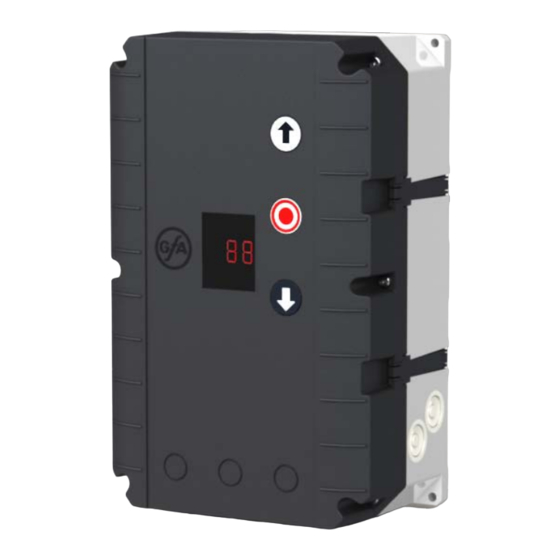

- Seite 1 Elektrische Betriebsanleitung Torsteuerung TS 981 FT Software 2.1 - (Technische Änderungen vorbehalten) 0 0 0 0 0 0 0 0 0 0 0 5 1 1 7 1 3 5 9 XXXXX 51171359 - i 12.2014...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite SICHERHEITSHINWEISE .................... 4 INSTALLATIONSEMPFEHLUNG ................6 INSTALLATIONSPLAN ....................7 MONTAGE GEHÄUSE ....................8 ® VERDRAHTUNG ELEKTROMAT MIT DER STEUERUNG ........8 NETZANSCHLUSS ...................... 9 MOTORANSCHLUSS (interne Verdrahtung) .............10 DREHRICHTUNG ......................10 ENDSCHALTER - SCHNELLEINSTELLUNG .............11 PLATINEN - ÜBERSICHT .................... 12 ANSCHLUSSKLEMMENPLAN ................... - Seite 3 INHALTSVERZEICHNIS Seite Schlupftürschaltereingang X2 ..................25 Not-Aus X3 ........................26 Funktionsart der Schaltleiste X18 ................... 26 FUNKTIONSBESCHREIBUNG ................... 27 Gehäusetastatur / Dreifachtaster / Schlüsseltaster X5 / X15 .......... 27 Automatische Zeitschließung ..................27 Zeitabbruch automatische Zeitschließung ............... 27 Lichtschranke für Schließbewegung X6 / X16 ..............28 Zugschalter / externer Funkempfänger X7 / X17 ............
-
Seite 4: Sicherheitshinweise
übertragenen Arbeiten beurteilen, mögliche Gefahrenquellen erkennen und geeignete Sicherheitsmaßnahmen treffen können. Umbau oder Veränderungen der Steuerung TS 981 FT sind nur nach Absprache mit dem Hersteller zulässig. Originalersatzteile und vom Hersteller autorisiertes Zubehör dienen der Sicherheit. Bei Verwendung anderer Teile erlischt die Haftung. - Seite 5 SICHERHEITSHINWEISE Erläuterung zu den Gefahrenhinweisen In dieser Betriebsanleitung befinden sich Hinweise, die wichtig für den sachgerechten und sicheren Umgang mit den Torsteuerungen und den ELEKTROMATEN ® sind. Die einzelnen Hinweise haben folgende Bedeutung: GEFAHR Bedeutet, dass eine Gefahr für das Leben und die Gesundheit des Anwenders besteht, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
-
Seite 6: Installationsempfehlung
INSTALLATIONSEMPFEHLUNG Nach der Montage des ELEKTROMATEN ® empfehlen wir Ihnen folgende Installations- reihenfolge. Dadurch gelangen Sie auf dem schnellsten Weg zu einer funktionierenden Toranlage. • Installation Montage Gehäuse Seite 8 ® • Installation Verdrahtung ELEKTROMAT mit der Steuerung Seite 8 •... -
Seite 7: Installationsplan
INSTALLATIONSPLAN Achtung! Das Verbindungskabel ist nicht für das Verlegen im Außenbereich zu verwenden. Verbindungskabel zum ELEKTROMAT ® für Motor und DES Spiralkabel für Schließkantensicherung Zuleitung Lichtschranke Zugschalter Dreifachtaster Schlüsselschalter Zeitschließung NOT - AUS - Rast - Taster Rot / Grün Ampel Aderanzahl des Kabels Seite 7... -
Seite 8: Montage Gehäuse
MONTAGE GEHÄUSE Der Untergrund auf dem die TS 981 FT befestigt werden soll, muss eben, schwingungs- und vibrationsfrei sein. Die Einbaulage muss immer senkrecht erfolgen. Es ist darauf zu achten, das vom Montageort in den Torraum eingesehen werden kann. ®... -
Seite 9: Netzanschluss
0,6m und 1,7m oberhalb des Bodens montiert werden. Die Torsteuerung hat ein Schaltnetzteil für einen Spannungsbereich von 230V bis 400V +/- 10%. Die TS 981 FT ist eine Steuerung mit einem universellen Spannungseingang. Folgende Netz- einspeisungen können angeschlossen werden. Netzanschlussklemmleiste: Abb.: 1... -
Seite 10: Motoranschluss (Interne Verdrahtung)
MOTORANSCHLUSS (interne Verdrahtung) Drehstrom 3 x 400 V AC, N, PE Drehstrom 3 x 230 V AC, PE Sternschaltung Dreieckschaltung ACHTUNG! Bei 3x400V AC PE ohne Nullleiter erfolgt der Abgriff Gleichrich- ter für Bremse von Klemme V und der Sternpunktklemme. braun blau braun... -
Seite 11: Endschalter - Schnelleinstellung
ENDSCHALTER - SCHNELLEINSTELLUNG Nach Kontrolle der Drehrichtung erfolgt die schnelle Einstellung der Endschalter in den vier nachfolgenden Schritten. Die endgültige Endschaltereinstellung kann über die Fein- korrektur erfolgen (siehe Programmierpunkte Seite 17). Die Notendschalter und der Vorend- schalter für die Schaltleiste stellen sich automatisch ein. 1. -
Seite 12: Platinen - Übersicht
PLATINEN - ÜBERSICHT MMC/SD MMC / SD TS 981 FT F1 = 1,6A t 20.1 20.2 20.3 21.1 21.2 21.3 3.1 3.2 5.1 5.2 5.3 5.4 24V GND 6.1 6.2 7.1 7.2 24V GND 11.1 11.2 13.1 13.1 13.1 13.2 13.3 13.4 13.5 13.6 15.1 15.2 15.3 15.4 24V GND 16.1 16.2 17.1 17.2... - Seite 13 PLATINEN - ÜBERSICHT Benennung: Netzanschluss und externe Versorgung 230V 1.9 = L1 abgesichert mit F1 = 1,6A 1.8 = N (nur für 3 x 400V, N, PE und 1 x 230V, N, PE symmetrische Wicklung) Schlupftürkontakt / Schließkante Auf NOT-AUS Befehlsgerät Schlüsselschalter EIN / AUS für automatische Zeitschließung Ampelanschluss 2x Rot / Grün 2 x Schließkante für zwei Flügel...
-
Seite 14: Anschlussklemmenplan
ANSCHLUSSKLEMMENPLAN N L1 L1 abgesichert über F1 = 1,6A Schlupftürkontakt NOT - AUS Befehlsgerät innen Schließkantensicherung Bewegungsrichtung AUF Typ1: Schließkantensicherung mit externer Auswertung Typ 2: elektrische Schaltleiste 8K2 braun Typ 3: Optische Schaltleiste gün weiß Empfänger Sender Schließkantensicherung Bewegungsrichtung ZU oder oder Sender... - Seite 15 ANSCHLUSSKLEMMENPLAN außen oder oder innen Auf/ Auf/ Halt Schlüsseltaster Halt innen oder außen Schlüsseltaster mit Dreifachtaster Halt - Taste innen oder außen innen oder außen außen oder innen Reflexions- Sender Empfänger Zugschalter / Funk- lichtschranke Einweglichtschranke empfänger innen oder außen innen oder außen innen oder außen für die Schließbewegung...
-
Seite 16: Programmierung Der Steuerung
PROGRAMMIERUNG DER STEUERUNG Programmierung einschalten Einstellknopf 3 Sek. drücken bis Anzeige = 00 Programmierpunkt auswählen und bestätigen Einstellknopf drehen Einstellknopf drücken Einstellen Funktionen Torpositionen oder Einstellknopf drehen Taster drücken Speichern Funktionen Torpositionen oder Einstellknopf drücken Stopp-Taster drücken weitere Einstellungen Programmierung ausschalten Einstellknopf drehen Einstellknopf bis Anzeige = 00... -
Seite 17: Betriebsarten
PROGRAMMIERUNG DER STEUERUNG Programmierpunkte Einstellen Speichern auswählen und bestätigen Betriebsarten Torbetriebsart Totmann AUF Einstellknopf Totmann ZU drücken Selbsthaltung AUF Selbsthaltung ZU Selbsthaltung AUF / ZU, (X5 / X15) mit Freigabe für externes Befehlsgerät Funktion Totmann ZU ! Torpositionen Endschalter AUF Torbewegung AUF oder ZU Stopp - Taste Grobkorrektur... -
Seite 18: Torfunktionen
PROGRAMMIERUNG DER STEUERUNG Programmierpunkte Einstellen Speichern auswählen und bestätigen Torfunktionen Funktion der Schaltleiste Einstellknopf Aktive Schaltleiste nach Erreichen des Vor- drücken endschalters Schaltleiste Inaktive Schaltleiste die Zeit zwischen 1 und 240 sek. Zeit für automatische Einstellknopf einstellen, 0 = ausgeschaltet Schließung drücken Einstellknopf... -
Seite 19: Sicherheitsfunktionen
PROGRAMMIERUNG DER STEUERUNG Programmierpunkte Einstellen Speichern auswählen und bestätigen Torfunktionen Funktion Relais 2 ohne Funktion Einstellknopf drücken Impuls Schaltkontakt: 1 sek. nur über Programmierpunkt 1.8 Dauer Schaltkontakt nur über Programmierpunkt 1.8 Impuls Schaltkontakt: 1 sek. nur bei Auf - Befehl Sicherheitsfunktionen Kraftüberwachung Kraftüberwachung ausgeschaltet... -
Seite 20: Einstellungen Nur Für Elektromaten Mit Frequenz- Umrichter Fu
PROGRAMMIERUNG DER STEUERUNG Programmierpunkte Einstellen Speichern auswählen und bestätigen Einstellungen nur für ELEKTROMATEN ® mit Frequenz- Umrichter FU Drehzahl Auf Abtriebsdrehzahl in min Einstellknopf drücken Drehzahl Zu Abtriebsdrehzahl in min Einstellknopf drücken Erhöhte Drehzahl Zu Einstellknopf Erhöhte Abtriebsdrehzahl in drücken bis Öffnungshöhe 2,5m 0 = ausgeschaltet Umschaltposition... -
Seite 21: Erweiterte Torfunktionen
PROGRAMMIERUNG DER STEUERUNG Programmierpunkte Einstellen Speichern auswählen und bestätigen Erweiterte Torfunktionen Auswahl Verkehrsregelung ohne Funktion Einstellknopf drücken Einbahnverkehr Achtung! Programmierpunkt 2.9 .2 und .3 nicht verwendbar Gegenverkehr ohne Vorrang Gegenverkehr mit Vorrang innen Gegenverkehr mit Vorrang außen Einstellknopf Grünzeitverlängerung Einstellung 0 - 90 Sekunden drücken Einstellknopf Vorwarnzeit... -
Seite 22: Wartungszykluszähler
PROGRAMMIERUNG DER STEUERUNG Programmierpunkte Einstellen Speichern auswählen und bestätigen Wartungszykluszähler Einstellknopf 01-99 entspricht 1.000 bis 99.000 Wartungszyklus Vorwahl drücken herunterzuzählender Zyklen Anzeige im Display "CS" mit vorher Einstellknopf Reaktion bei Erreichen drücken eingestelltem Wert Null Umschaltung auf Totmannbetrieb mit Anzeige "CS" und eingestelltem Wert Umschaltung auf Totmann wie unter 0.2 mit Rücksetzung für 500 Zyklen durch Stopp - Taste 3 sek. -
Seite 23: Löschen Aller Einstellungen
LÖSCHEN ALLER EINSTELLUNGEN Programmierpunkte Einstellen Speichern auswählen und bestätigen Löschen aller Stopp - Taste Löschen Einstellungen außer 3 sek. drücken Zyklus- und Programm- änderungszähler SOFTWARE Programmierpunkte Einstellen Laden auswählen und bestätigen Software laden Softwarestand auf Karte auswählen Stopp - Taste 3 sek. -
Seite 24: Sicherheitseinrichtungen
SICHERHEITSEINRICHTUNGEN X2 / X18 Schließkantensicherung Die Steuerung erkennt und verarbeitet automatisch drei verschiedene Schließkantentypen für die Bewegungsrichtung Auf und Zu. Für die Bewegungsrichtung Zu sind zwei Anschlüsse X18 für jeweils ein Flügel und für die Bewegungsrichtung Auf einen Anschluss X2 vorgesehen. Typ 1: Schließkantensicherung mit externer Auswertung Die externe Schutzeinrichtung besitzt einen Ausgangskontakt der im fehlerfreien Zustand und bei nicht betätigter Leiste geschlossen ist. -
Seite 25: Schlupftürschaltereingang X2
SICHERHEITSEINRICHTUNGEN Schlupftürschaltereingang Der Schlupftürschalter Entrysense hat eine Schutzfunktion, entsprechend Sicherheitskategorie 2 nach EN 954-1. Der elektronische Kontakt wird von der Torsteuerung überwacht und bei einer Fehlfunktion mit der Fehlermeldung F 1.7 angezeigt. Funktion und Testung des elektronischen Schlüpftürschalters Entrysense Der Schlupftürschalter Entrysense besitzt zwei Reedkontakte, die über einen Permanentmagneten geschaltet werden. -
Seite 26: Not-Aus X3
SICHERHEITSEINRICHTUNGEN Not-Aus An den Anschlussklemmen Not-Aus kann im Bedarfsfall ein Not-Aus Befehlsgerät nach DIN EN 418 angeschlossen werden. Alternativ kann der Eingang auch für die Auswerteeinheit einer Einzugsicherung verwendet werden. Funktionsart der Schaltleiste Unter Programmierpunkt 2.1 kann die Funktionsart der Schaltleiste für die Bewegungsrichtung ZU nach Erreichen des Vorendschalters Schaltleiste ausgewählt werden. -
Seite 27: Funktionsbeschreibung
FUNKTIONSBESCHREIBUNG X5 / X15 Gehäusetastatur / Dreifachtaster / Schlüsseltaster Internes und externe Befehlsgeräte Gehäusetastatur und die externen Befehlsgeräte arbeiten unabhängig voneinander. Bei gleichzeitiger Bedienung hat die Gehäusetastatur Vorrang vor den externen Befehlsgeräte. Hinweis! Totmannbetrieb AUF / ZU über Gehäusetastatur. Totmannbetrieb ZU über Befehlsgerät. (Programmierpunkt 0.1 Einstellung .4) Bei Totmannbetrieb muss gewährleistet sein, dass der Torbereich vom Bediener eingesehen werden kann. -
Seite 28: Lichtschranke Für Schließbewegung X6 / X16
Es können jeweils eine Reflexions- und / oder eine Einweglichtschranke an den Klemmen X6 / X16 angeschlossen werden. Als Versorgung für die Lichtschranke stellt die TS 981 FT eine 24V DC Spannung zur Verfügung. Die Lichtschranke wird im Modus Hellschaltung betrieben, d. h. im betriebsbereiten Zustand ist der Kontakt geschlossen. -
Seite 29: Zugschalter / Externer Funkempfänger X7 / X17
FUNKTIONSBESCHREIBUNG X7 / X17 Zugschalter / externer Funkempfänger Hier kann ein Zugschalter / externer Funkempfänger angeschlossen werden. Wird ein Funkempfänger angeschlossen, muss der Schaltkontakt (Schließerkontakt) des Empfängers potenzialfrei sein. Im Programmierpunkt 2.6 kann den Befehlseingängen unterschiedliche Impulstypen zuge- wiesen werden. Bei einmaliger Betätigung des Zugschalters bzw. -
Seite 30: Schlüsselschalter Ein / Aus - Schaltung Für Automatische Zeitschließung X11
Zeitschließung ein- bzw. ausgeschaltet werden. Ampeln zur Verkehrsregelung Die Torsteuerung TS 981 FT besitzt eine integrierte Ampelsteuerung zur Verkehrsregelung. Dazu können zwei Rot / Grün Ampelpaare an die Klemmleiste X13 angeschlossen werden. Die Versorgungsspannung der Ampeln ist frei wählbar. Sie kann extern erfolgen oder durch einen Abgriff der Spannungsversorgung von Klemmleiste X1 1.8 / 1.9. - Seite 31 FUNKTIONSBESCHREIBUNG Programmierpunkt 6.1 Auswahl der Verkehrsregelung Die Ampelsteuerung der TS 981 FT kann in zwei verschiedenen Verkehrsregelungsarten betrieben werden. Richtungsverkehr Gegenverkehr Der Richtungsverkehr wird verwendet, wenn die Tordurchfahrt so breit ist, dass zwei Fahrzeuge gleichzeitig das Tor durchfahren können. Hierbei werden die Ampeln zur Anzeige verwendet, ob das Tor vollständig geöffnet ist.
-
Seite 32: Potenzialfreier Relaiskontakt X20 / X21
FUNKTIONSBESCHREIBUNG X20 / X21 Potenzialfreier Relaiskontakt Im Programmierpunkt 2.7 / 2.8 können dem Relaiskontakt verschiedene Funktionen zugewiesen werden. Hinweis! Im Betrieb kann nur eine ausgewählte Funktion verwendet werden. Für die Funktionen Schaltkontakt muss im Programmierpunkt 1.7 / 1.8 die Schaltposition angefahren werden. -
Seite 33: Schleusenfunktion Slf
FUNKTIONSBESCHREIBUNG Schleusenfunktion SLF Mittels zweier TS 981 FT und einer einfachen elektrischen Verbindung kann eine Schleuse betrieben werden. Für die elektrische Verbindung sind zwei Anschlussdosen vorgesehen, die über einen Stecker an die Buchse SLF angeschlossen werden. Diese sind mit der dazugehörigen Dokumentation als Set zu beziehen. -
Seite 34: Software Update
FUNKTIONSBESCHREIBUNG Software Update Die Torsteuerung TS 981 FT besitzt einen Steckplatz für MMC/SD Speicherkarte. Mit der Speicherkarte kann die Software aktualisiert bzw. extern gespeichert werden. Der Softwarestand, wird durch einen PC mit entsprechender Schnittstelle, auf die Speicher- karte gespeichert. Anschließend wird die Speicherkarte in den Steckplatz der Steuerung gesteckt. -
Seite 35: Statusanzeige Der Steuerung
STATUSANZEIGE DER STEUERUNG Die Steuerung TS 981 FT kann bis zu drei verschiedene Zustände nacheinander anzeigen. Die Statusanzeige setzt sich aus einem Buchstaben und einer Zahl zusammen. Der Buch- stabe und die Zahl blinken abwechselnd auf. Dabei wird zwischen einer Fehleranzeige mit einem F und einer Befehlsanzeige mit einem E unterschieden. - Seite 36 STATUSANZEIGE DER STEUERUNG Anzeige Fehlerbeschreibung Maßnahmen zur Fehlerbehebung Schließkante und Anschlussleitung auf eine Unter- Schließkante X18 brechung überprüfen 8k2 defekt Schließkante X18 Schließkante auf Betätigung überprüfen oder ob eine 1k2 betätigt Unterbrechung in der Anschlussleitung vorliegt Schließkante und Anschlussleitung auf einen Kurz- Schließkante X18 schluss überprüfen 1k2 defekt...
- Seite 37 STATUSANZEIGE DER STEUERUNG Anzeige Fehlerbeschreibung Maßnahmen zur Fehlerbehebung Fehlerquittierung durch Aus- und Einschalten des Fehler ROM Hauptschalters bzw. durch Aus- und Einstecken des Netzsteckers. Gegebenenfalls Austausch der Steuerung Fehlerquittierung durch Aus- und Einschalten des Fehler CPU Hauptschalters bzw. durch Aus- und Einstecken des Netzteckers.
- Seite 38 STATUSANZEIGE DER STEUERUNG Anzeige Befehlsbeschreibung Es liegt ein Auf-Befehl an Es liegt ein Stopp-Befehl an Es liegt ein Zu-Befehl an Voreingestellter Wartungszykluszähler erreicht Anzeige dunkel = Kurzschluss oder Überlast 24V Versorgung Anzeige Zustandsmeldung Auffahrt blinkend Zufahrt blinkend Tor steht zwischen den eingestellten Endlagen Tor steht in der Auf Endlage Tor steht in der Zu Endlage Seite 38...
-
Seite 39: Technische Daten
Bis 93% nicht kondensierend Vibration Schwingungsfreie Montage, z. B. an einer gemauerten Wand Schutzart Gehäuse IP54 (CEE - Stecker), IP65 lieferbar Service Elektrotechnik 0049 - (0)211 - 500 90 25 0049 - (0)211 - 500 90 26 www.gfa-elektromaten.de Seite 39... -
Seite 40: Lebensdauer / Torzyklus
LEBENSDAUER / TORZYKLUS Die Torsteuerung besitzt elektromechanische Leistungsschaltglieder die einem Verschleiß unterliegen. Dieser Verschleiß ist abhängig von der Anzahl der Torzyklen und der geschalteten ® Leistung der ELEKTROMATEN . Wir empfehlen, nach Erreichen der entsprechenden Torzykluszahl die Torsteuerung auszutauschen. Das nachfolgende Diagramm zeigt den ®... -
Seite 41: Einbauerklärung
Maschine Anhang II Nr. 1B EG-KONFORMITÄTSERKLÄRUNG im Sinne der EMV-Richtlinie 2004/108/EG Wir, die GfA ELEKTROMATEN GmbH & Co. KG erklären hiermit, dass das nachfolgend genannte Produkt der oben angegebenen EG-Richtlinie entspricht und nur zum Einbau in eine Toranlage bestimmt ist. Torsteuerung TS 981 FT... -
Seite 42: Kurzübersicht Der Funktionen
KURZÜBERSICHT DER FUNKTIONEN • Torsteuerung für ELEKTROMATEN ® bis max. 3kW bei 400V / 3~ mit digitalem Endschalter DES für eine Einstellung vom Boden • Statusanzeige durch zweistellige 7- Segment - Anzeige für - Programmierung der Steuerung - Status- / Info- / Fehlermodus •...
