SMC INR-244-780 Bedienungsanleitung Seite 42

HEC-OM-S002
Kapitel 5 Betrieb

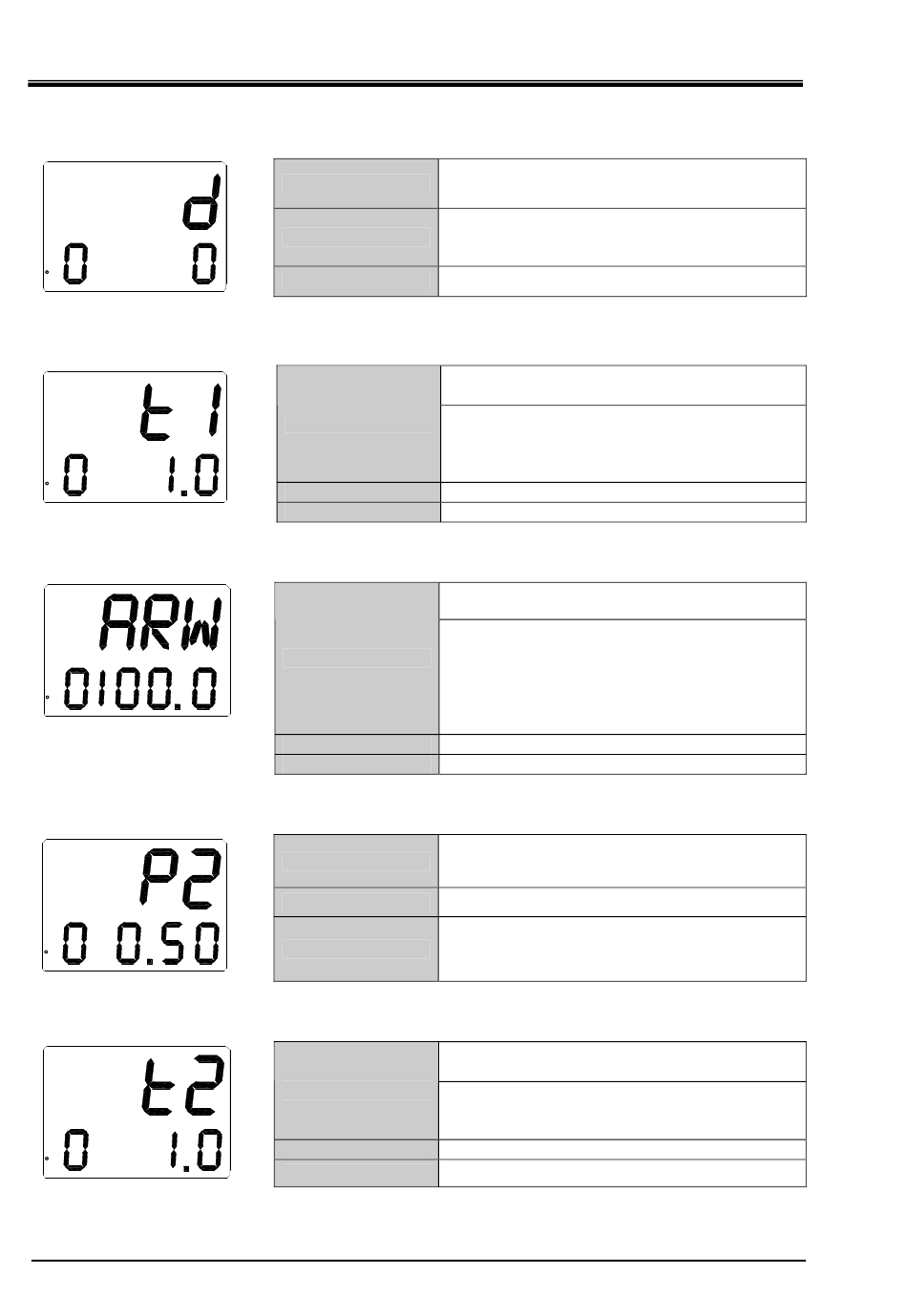

<4> Einstellung der Vorlaufzeit
C
<5> Einstellung des Heiz-Proportionalzyklus
C
<6> ARW-Einstellung
C
<7> Einstellung des Kühl-Proportionalbereichs
C
<8> Einstellung des Kühl-Proportionalzyklus
C
5.1 Funktion der Schalttafelanzeige
5-10
PV
Funktion
Einstellbereich
SV
Anfangswert
PV
Funktion
SV
Einstellbereich
Anfangswert
PV
Funktion
SV
Einstellbereich
Anfangswert
PV
Funktion
Einstellbereich
SV
Anfangswert
PV
Funktion
Einstellbereich
SV
Anfangswert
Zur Einstellung des Vorlaufzeit des PID-Reglers.
Einstellung mit der Taste [▲] oder [▼]
0 ~ 3600 s
Bei Einstellung von „0" wird die
Vorlaufsteuerung deaktiviert.
0 s
Einstellung des Heiz-Proportionalzyklus.
Einstellung mit der Taste [▲] oder [▼]
Bei Einstellung des Proportionalzyklus auf
2 s und einem Heizausgang von 70 %
beträgt der Ausgang 1.4 s bei ON und 0.6
s bei OFF.
1 ~ 120 s
1 s
Einstellung des Anti-Reset-Windups.
Einstellung mit der Taste [▲] oder [▼]
Reduziert einen Überschuss des PID-Reglers
aufgrund des Integrationsbetriebs. Der
Integrationsbetrieb wird nicht oberhalb des
Sollwerts durchgeführt. Der Sollwert muss
über dem Ausgang für stabile Steuerung
liegen.
0,0 bis 100,0 %
100,0 %
Einstellung des Proportionalbereichs für den Kühlvorgang.
Einstellung mit der Taste [▲] oder [▼]
0,10 bis 10,00 Mal
0,50 Mal der Wert des P1-Sollwerts.
Einstellung des Kühl-Proportionalzyklus.
Einstellung mit der Taste [▲] oder [▼]
Bei Einstellung des Proportionalzyklus auf 2 s
und einem Kühlausgang von 70 % beträgt der
Ausgang 1,4 s bei ON und 0,6 s bei OFF.
1,0 ~ 120,0 s
1,0 s
