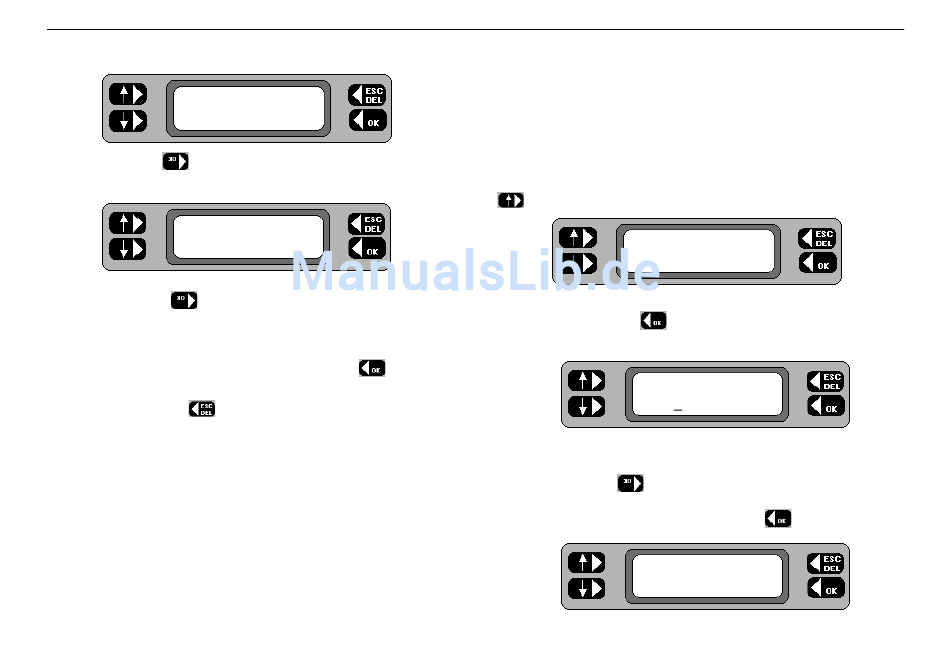

Quick Start Anleitung (Fortsetzung).
"Netzstecker umkehren" aktiviert ist. Sie können das angezeigte
Ergebnis nun mit GUT oder FEHLER bewerten.
Leakage test
FEHLER XX mA
19. Die Taste GUT
drücken. Das PAT4E führt einen
Prüfdurchgang aus und zeigt das Ergebnis an
Test Betrieb
FEHLER
20. Die Taste *GUT
drücken. Damit ist der Prüfablauf der
Gruppe KL2 abgeschlossen und das PAT4E zeigt an, ob das
Gerät die Testreihe bestanden hat oder nicht. Falls nicht, können
Sie wahlweise einen Reparatur-Code eingeben (siehe
"Reparatur-Codes"). Drücken Sie nun die OK
21. Mit der Taste ESC
kehren sie zur Haupt-Anzeige zurück.
Damit ist die Prüfung eines einzelnen Geräts beendet. Die
Geräte-Ergebnisse sind nun in der Datenbank des
Prüfinstruments gespeichert und können später für
Vergleichszwecke herangezogen werden.
Stammdaten Demonstration
Das PAT4E ermöglicht es die Stammdaten früherer Geräte-
Ergebnisse aufzurufen. Damit kann man feststellen, ob sich Die
Sicherheit des Geräts seit dem letzten Test verschlechtert hat. Selbst
wenn frühere und aktuelle Prüfergebnisse innerhalb der Grenzwerte
liegen, ist es möglich daß zwei sehr verschiedene Prüfresultate auf
eine deutliche Verschlechterung der Gerätesicherheit hinweisen,
z.B.
*GUT
XX VA
*GUT
Taste.
Isolationsprüfung März 1998 = 50 MΩ Grenzwert = 7 MΩ
Isolationsprüfung März 1999 = 10 MΩ Grenzwert = 7 MΩ
Beide Werte sind zwar GUT - sollte sich jedoch das Ergebnis weiter
verschlechtern, würde das Gerät bald unter dem 7 MΩ Grenzwert
liegen und damit einen FEHLER aufweisen.
Um die Stammdaten-Funktion zu demonstrieren wird unser Klasse 2
einfach erneut geprüft. Da das Gerät nun in die PAT4E Datenbank
eingetragen ist, brauchen Sie nur in der Haupt-Anzeige auf PRÜFG.
zu drücken, um die Prüfungs-Anzeige darzustellen.
ZUFÜG.
SUCHE
Prüfungs-Anzeige
1. Die Taste WÄHLE
drücken. Es erscheint die Geräte-ID
Anzeige.
Geräte-ID
Geräte-ID Anzeige
2. Geben Sie nun die entsprechende Geräte-ID ein (z.B. 2468) und
drücken auf OK
. Das PAT4E durchsucht nun seine
Datenbank, holt den Datensatz und fragt ob die Prüflingsdaten
aktualisiert werden sollen. Die Taste OK
Prüflingsdaten akt?
Test
WÄHLE
drücken.
JA
11
