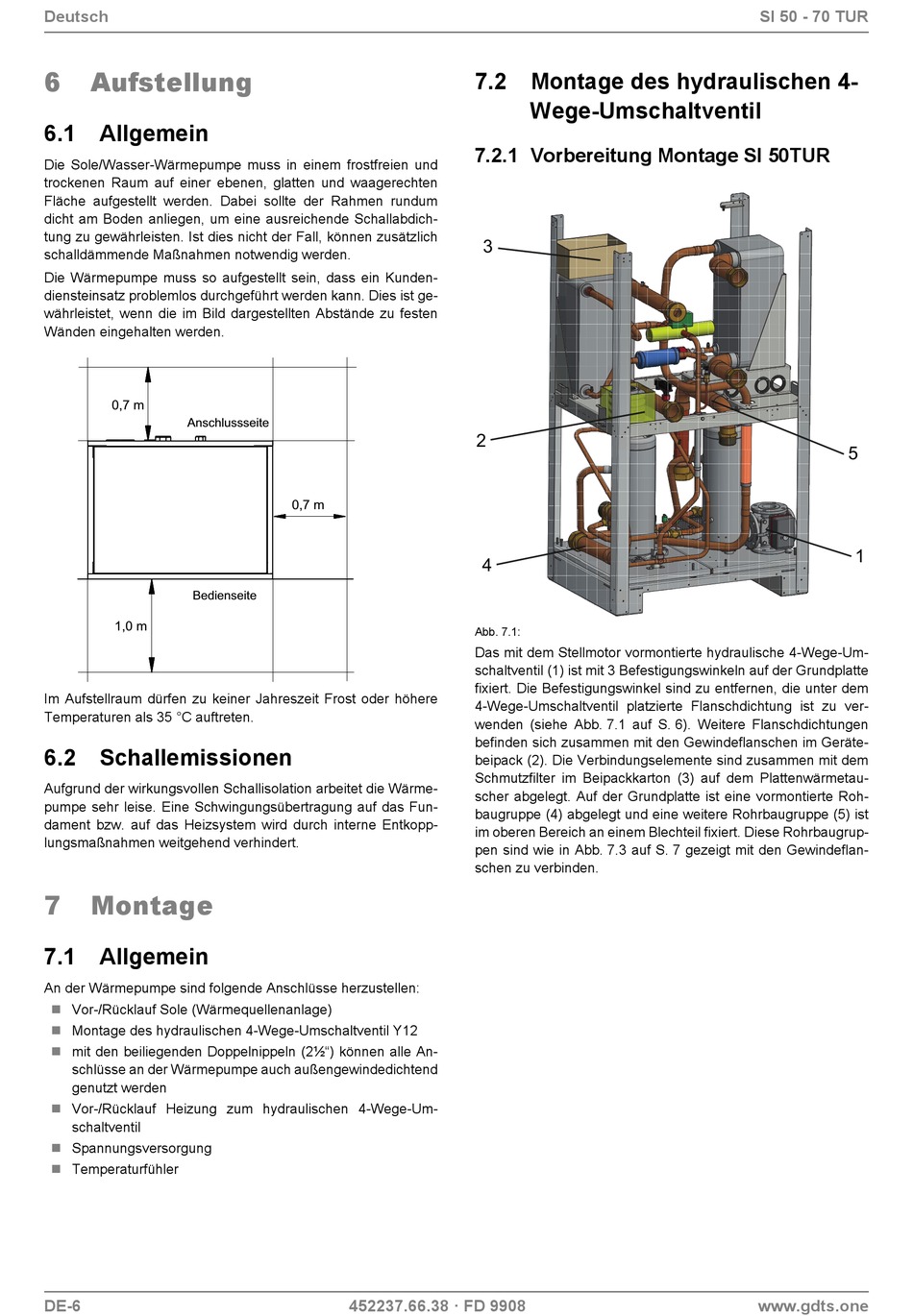

Aufstellung; Allgemein; Schallemissionen; Montage - Dimplex SI 50TUR Montage- Und Gebrauchsanweisung

Deutsch
6

Aufstellung

6.1 Allgemein

Die Sole/Wasser-Wärmepumpe muss in einem frostfreien und
trockenen Raum auf einer ebenen, glatten und waagerechten
Fläche aufgestellt werden. Dabei sollte der Rahmen rundum
dicht am Boden anliegen, um eine ausreichende Schallabdich-
tung zu gewährleisten. Ist dies nicht der Fall, können zusätzlich
schalldämmende Maßnahmen notwendig werden.
Die Wärmepumpe muss so aufgestellt sein, dass ein Kunden-
diensteinsatz problemlos durchgeführt werden kann. Dies ist ge-
währleistet, wenn die im Bild dargestellten Abstände zu festen
Wänden eingehalten werden.
0,7 m
Anschlussseite
Bedienseite
1,0 m
Im Aufstellraum dürfen zu keiner Jahreszeit Frost oder höhere
Temperaturen als 35 °C auftreten.

6.2 Schallemissionen

Aufgrund der wirkungsvollen Schallisolation arbeitet die Wärme-
pumpe sehr leise. Eine Schwingungsübertragung auf das Fun-
dament bzw. auf das Heizsystem wird durch interne Entkopp-
lungsmaßnahmen weitgehend verhindert.
7

Montage

7.1 Allgemein
An der Wärmepumpe sind folgende Anschlüsse herzustellen:
 Vor-/Rücklauf Sole (Wärmequellenanlage)
 Montage des hydraulischen 4-Wege-Umschaltventil Y12
 mit den beiliegenden Doppelnippeln (2½") können alle An-
schlüsse an der Wärmepumpe auch außengewindedichtend
genutzt werden
 Vor-/Rücklauf Heizung zum hydraulischen 4-Wege-Um-
schaltventil
 Spannungsversorgung
 Temperaturfühler
DE-6
0,7 m
452237.66.38 · FD 9908
7.2 Montage des hydraulischen 4-
Wege-Umschaltventil

7.2.1 Vorbereitung Montage SI 50TUR

3
2
4
Abb. 7.1:
Das mit dem Stellmotor vormontierte hydraulische 4-Wege-Um-
schaltventil (1) ist mit 3 Befestigungswinkeln auf der Grundplatte
fixiert. Die Befestigungswinkel sind zu entfernen, die unter dem
4-Wege-Umschaltventil platzierte Flanschdichtung ist zu ver-
wenden (siehe Abb. 7.1 auf S. 6). Weitere Flanschdichtungen
befinden sich zusammen mit den Gewindeflanschen im Geräte-
beipack (2). Die Verbindungselemente sind zusammen mit dem
Schmutzfilter im Beipackkarton (3) auf dem Plattenwärmetau-
scher abgelegt. Auf der Grundplatte ist eine vormontierte Roh-
baugruppe (4) abgelegt und eine weitere Rohrbaugruppe (5) ist
im oberen Bereich an einem Blechteil fixiert. Diese Rohrbaugrup-
pen sind wie in Abb. 7.3 auf S. 7 gezeigt mit den Gewindeflan-
schen zu verbinden.
SI 50 - 70 TUR
5
1
