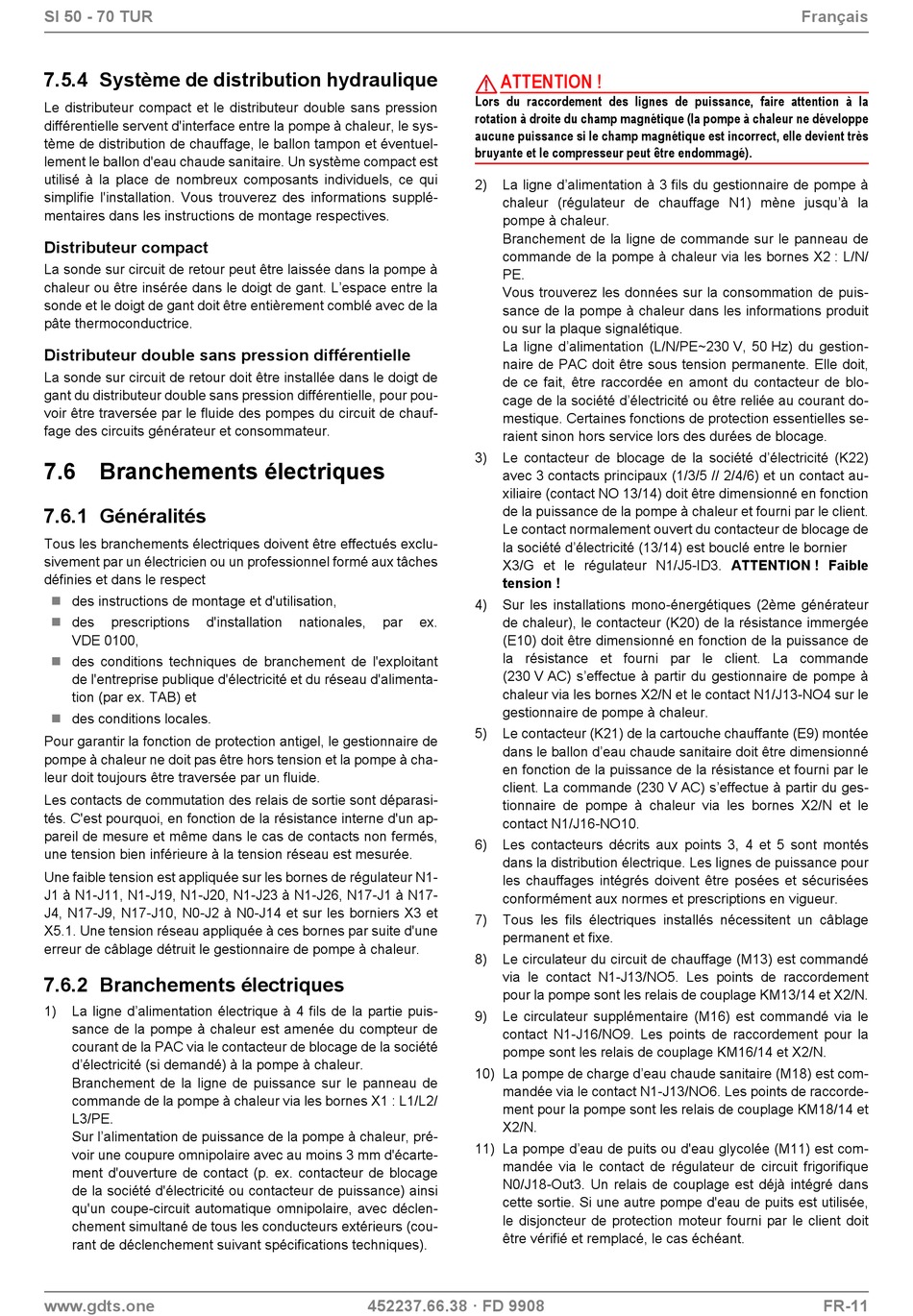

SI 50 - 70 TUR
7.5.4 Système de distribution hydraulique
Le distributeur compact et le distributeur double sans pression
différentielle servent d'interface entre la pompe à chaleur, le sys-
tème de distribution de chauffage, le ballon tampon et éventuel-
lement le ballon d'eau chaude sanitaire. Un système compact est
utilisé à la place de nombreux composants individuels, ce qui
simplifie l'installation. Vous trouverez des informations supplé-
mentaires dans les instructions de montage respectives.
Distributeur compact
La sonde sur circuit de retour peut être laissée dans la pompe à
chaleur ou être insérée dans le doigt de gant. L'espace entre la
sonde et le doigt de gant doit être entièrement comblé avec de la
pâte thermoconductrice.
Distributeur double sans pression différentielle
La sonde sur circuit de retour doit être installée dans le doigt de
gant du distributeur double sans pression différentielle, pour pou-
voir être traversée par le fluide des pompes du circuit de chauf-
fage des circuits générateur et consommateur.
7.6 Branchements électriques
7.6.1 Généralités
Tous les branchements électriques doivent être effectués exclu-
sivement par un électricien ou un professionnel formé aux tâches
définies et dans le respect
des instructions de montage et d'utilisation,

 des prescriptions d'installation
VDE 0100,
 des conditions techniques de branchement de l'exploitant
de l'entreprise publique d'électricité et du réseau d'alimenta-
tion (par ex. TAB) et
 des conditions locales.
Pour garantir la fonction de protection antigel, le gestionnaire de
pompe à chaleur ne doit pas être hors tension et la pompe à cha-
leur doit toujours être traversée par un fluide.
Les contacts de commutation des relais de sortie sont déparasi-
tés. C'est pourquoi, en fonction de la résistance interne d'un ap-
pareil de mesure et même dans le cas de contacts non fermés,
une tension bien inférieure à la tension réseau est mesurée.
Une faible tension est appliquée sur les bornes de régulateur N1-
J1 à N1-J11, N1-J19, N1-J20, N1-J23 à N1-J26, N17-J1 à N17-
J4, N17-J9, N17-J10, N0-J2 à N0-J14 et sur les borniers X3 et
X5.1. Une tension réseau appliquée à ces bornes par suite d'une
erreur de câblage détruit le gestionnaire de pompe à chaleur.
7.6.2 Branchements électriques
1) La ligne d'alimentation électrique à 4 fils de la partie puis-
sance de la pompe à chaleur est amenée du compteur de
courant de la PAC via le contacteur de blocage de la société
d'électricité (si demandé) à la pompe à chaleur.
Branchement de la ligne de puissance sur le panneau de
commande de la pompe à chaleur via les bornes X1 : L1/L2/
L3/PE.
Sur l'alimentation de puissance de la pompe à chaleur, pré-
voir une coupure omnipolaire avec au moins 3 mm d'écarte-
ment d'ouverture de contact (p. ex. contacteur de blocage
de la société d'électricité ou contacteur de puissance) ainsi
qu'un coupe-circuit automatique omnipolaire, avec déclen-
chement simultané de tous les conducteurs extérieurs (cou-
rant de déclenchement suivant spécifications techniques).
www.gdts.one
nationales, par ex.
452237.66.38 · FD 9908
ATTENTION !
Lors du raccordement des lignes de puissance, faire attention à la
rotation à droite du champ magnétique (la pompe à chaleur ne développe
aucune puissance si le champ magnétique est incorrect, elle devient très
bruyante et le compresseur peut être endommagé).
2) La ligne d'alimentation à 3 fils du gestionnaire de pompe à
chaleur (régulateur de chauffage N1) mène jusqu'à la
pompe à chaleur.
Branchement de la ligne de commande sur le panneau de
commande de la pompe à chaleur via les bornes X2 : L/N/
PE.
Vous trouverez les données sur la consommation de puis-
sance de la pompe à chaleur dans les informations produit
ou sur la plaque signalétique.
La ligne d'alimentation (L/N/PE~230 V, 50 Hz) du gestion-
naire de PAC doit être sous tension permanente. Elle doit,
de ce fait, être raccordée en amont du contacteur de blo-
cage de la société d'électricité ou être reliée au courant do-
mestique. Certaines fonctions de protection essentielles se-
raient sinon hors service lors des durées de blocage.
3) Le contacteur de blocage de la société d'électricité (K22)
avec 3 contacts principaux (1/3/5 // 2/4/6) et un contact au-
xiliaire (contact NO 13/14) doit être dimensionné en fonction
de la puissance de la pompe à chaleur et fourni par le client.
Le contact normalement ouvert du contacteur de blocage de
la société d'électricité (13/14) est bouclé entre le bornier
X3/G et le régulateur N1/J5-ID3. ATTENTION ! Faible
tension !
4) Sur les installations mono-énergétiques (2ème générateur
de chaleur), le contacteur (K20) de la résistance immergée
(E10) doit être dimensionné en fonction de la puissance de
la résistance et fourni par le client. La commande
(230 V AC) s'effectue à partir du gestionnaire de pompe à
chaleur via les bornes X2/N et le contact N1/J13-NO4 sur le
gestionnaire de pompe à chaleur.
5) Le contacteur (K21) de la cartouche chauffante (E9) montée
dans le ballon d'eau chaude sanitaire doit être dimensionné
en fonction de la puissance de la résistance et fourni par le
client. La commande (230 V AC) s'effectue à partir du ges-
tionnaire de pompe à chaleur via les bornes X2/N et le
contact N1/J16-NO10.
6) Les contacteurs décrits aux points 3, 4 et 5 sont montés
dans la distribution électrique. Les lignes de puissance pour
les chauffages intégrés doivent être posées et sécurisées
conformément aux normes et prescriptions en vigueur.
7) Tous les fils électriques installés nécessitent un câblage
permanent et fixe.
8) Le circulateur du circuit de chauffage (M13) est commandé
via le contact N1-J13/NO5. Les points de raccordement
pour la pompe sont les relais de couplage KM13/14 et X2/N.
9) Le circulateur supplémentaire (M16) est commandé via le
contact N1-J16/NO9. Les points de raccordement pour la
pompe sont les relais de couplage KM16/14 et X2/N.
10) La pompe de charge d'eau chaude sanitaire (M18) est com-
mandée via le contact N1-J13/NO6. Les points de raccorde-
ment pour la pompe sont les relais de couplage KM18/14 et
X2/N.
11) La pompe d'eau de puits ou d'eau glycolée (M11) est com-
mandée via le contact de régulateur de circuit frigorifique
N0/J18-Out3. Un relais de couplage est déjà intégré dans
cette sortie. Si une autre pompe d'eau de puits est utilisée,
le disjoncteur de protection moteur fourni par le client doit
être vérifié et remplacé, le cas échéant.
Français
FR-11
