SI 50 - 70 TUR

7.2.2 Vorbereitung Montage SI 70TUR

9

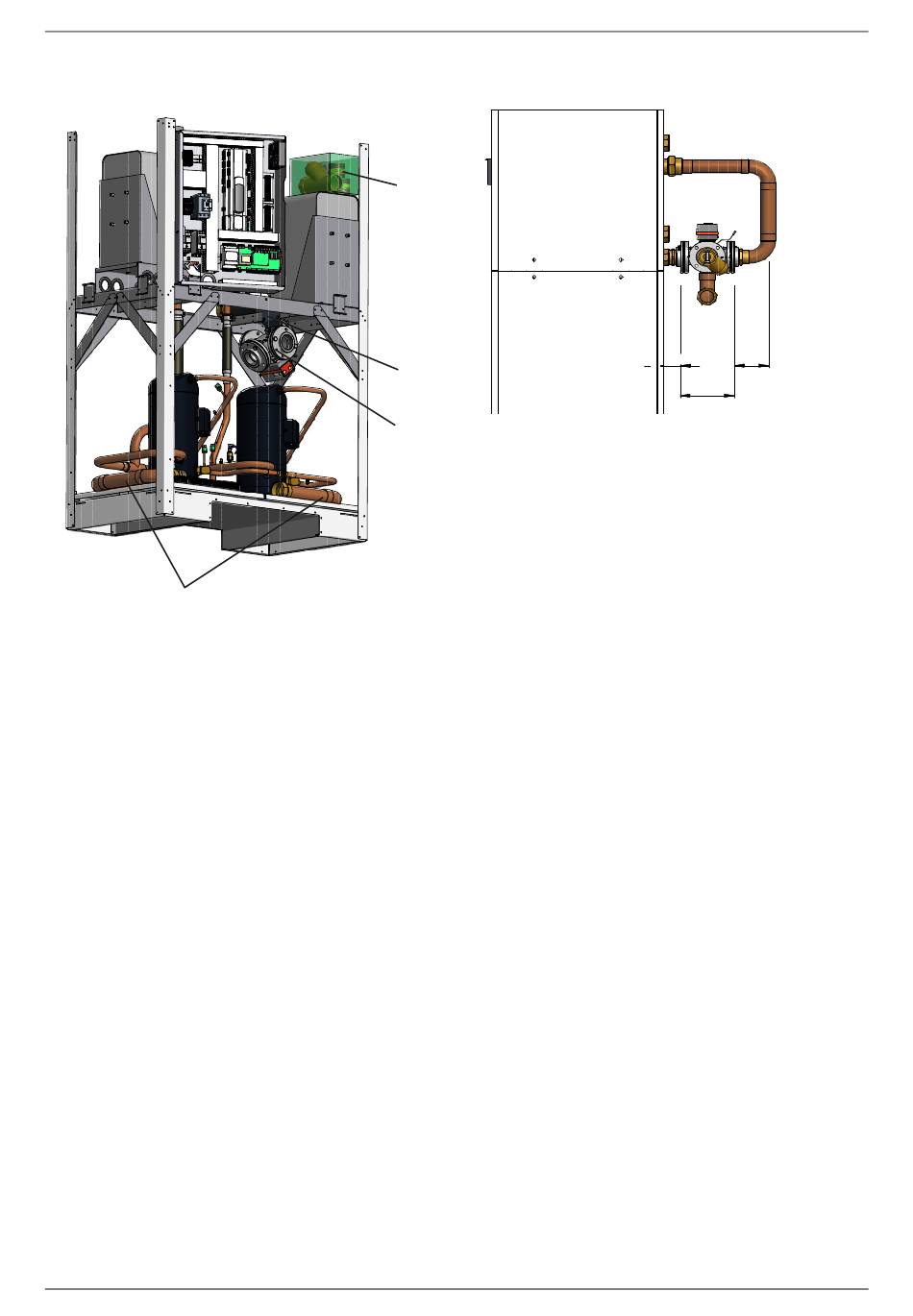

Abb. 7.2:
Das mit dem Stellmotor vormontierte hydraulische 4-Wege-Um-
schaltventil (6) ist mit seinen Gewindeflanschen an einem Trans-
portblech (7) im Geräteinnenraum befestigt (siehe Abb. 7.2 auf
S. 7). Nach der Demontage des hydraulischen 4-Wege-Um-
schaltventil aus dem Geräteraum ist das Transportblech (7) zu
entfernen. Die Gewindeflansche des 4-Wege-Umschaltventils
sind zu lösen. Die Verbindungselemente und Flanschdichtungen
sind zusammen mit dem Schmutzfilter im Beipackkarton (8) auf
dem Plattenwärmetauscher abgelegt. Auf der Grundplatte der
Wärmepumpe sind zwei vormontierten Rohrbaugruppen (9) ab-
gelegt. Diese Rohrbaugruppen sind wie in Abb. 7.3 auf S. 7 ge-
zeigt mit den Gewindeflanschen zu verbinden.
www.gdts.one
7.2.3 Montage
8
7
6
Abb. 7.3:
Hierbei sind die in Abb. 7.3 auf S. 7 gezeigten Abstandsmaße
durch den Eindichtvorgang zwischen Doppelnippel und Gewin-
deflansch an der Wärmepumpe einerseits und zwischen der
Rohrbaugruppe „Heizwasser-Vorlauf" und Gewindeflansch an-
dererseits zu realisieren. Ist die erforderliche Einbauposition er-
reicht sind die Flansche mit den beiliegenden Dichtungen durch
Schrauben, Scheiben und Federringen mit dem hydraulischen 4-
Wege-Umschaltventil zu verbinden.
Das hydraulische 4-Wege-Umschaltventil kann in den im
Abb. 7.4 auf S. 8 bis Abb. 7.7 auf S. 8 gezeigten vier Positionen
montiert werden. Entsprechend seiner Einbauposition ist noch
einmal detailliert auf die korrekte Position des Motorstellhebels in
Abhängigkeit von der Betriebsart (Heizen oder Kühlen) hinge-
wiesen.
