- Seite 33 Gebrauchsanleitung Elcometer 204 Ultraschall-Materialdickenmessgerät für Stahl www.elcometer.com...
- Seite 34 Sicherheitsdatenblatt Hochtemperatur Ultraschallkoppelmittel: www.elcometer.com/images/stories/MSDS/elcometer_ultrasonic_couplant_hi_temp.pdf © Elcometer Limited 2015-2017. Sämtliche Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne die vorherige schriftliche Genehmigung der Elcometer Limited in jedweder Form oder auf jedwede Art reproduziert, übertragen, transkribiert, gespeichert (in einem Abrufsystem oder auf sonstige Weise) oder in jedwede Sprache (elektronisch, mechanisch, magnetisch, optisch, manuell oder auf sonstige Weise) übersetzt werden.
-

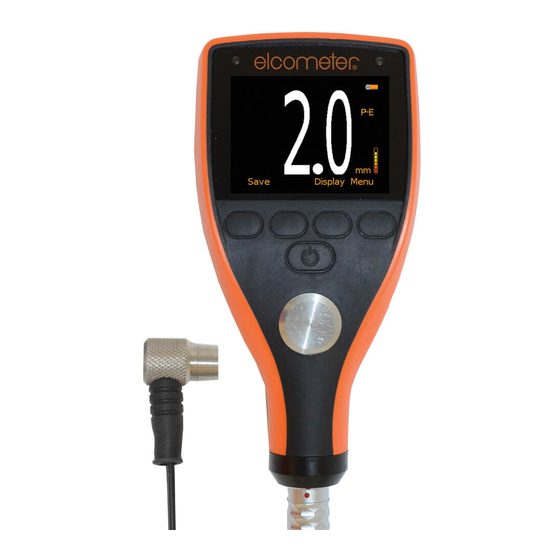

Seite 35: Geräteüberblick
Softtasten Ein/Aus-Taste Nullscheibe Messkopfanschluss USB-Datenausgangsbuchse (unter Abdeckung) Batteriefach (¼ Drehung zum Öffnen/Schließen) Aufnahme für Handschlaufe 2 PACKUNGSINHALT Elcometer 204 Ultraschall-Materialdickenmessgerät für Stahl Rechtwinkliger 5 MHz 1/4" Zweielement-Messkopf Ultraschall-Koppelmittel, 120 ml (4 fl oz) Flasche 2 AA-Batterien ... -
Seite 36: Verwendung Des Messgeräts
Leer-Symbol (rot blinkend) = minimaler Ladezustand für Funktionsfähigkeit 4.2 ANSCHLIESSEN EINES MESSKOPFS Richten Sie den roten Punkt des Messkopfsteckers am roten Punkt des Messgerätes aus. Stecken Sie den Messkopf in das Messgerät ein und vergewissern Sie sich, dass der Anschluss vollständig eingeführt ist. de-3 www.elcometer.com... -
Seite 37: Auswahl Ihrer Sprache
Menü/Infos/Sonden Information angezeigt werden. Es ist ein Messkopfadapter erhältlich, der die Verwendung von 'nicht intelligenten' Elcometer Zweielement-Messköpfen und von Messköpfen anderer Hersteller mit dem Elcometer 204 ermöglicht - siehe Abschnitt 10.4 'Messkopfadapter' auf Seite de-11. 4.3 AUSWAHL IHRER SPRACHE Halten Sie die EIN/AUS-Taste gedrückt, bis das Elcometer-Logo angezeigt wird. -
Seite 38: Erste Schritte
mithilfe der Softtasten und drücken Sie ‘Wählen’. 4.6 MESSMODUS Das Elcometer 204 ist nur mit dem Messmodus 'Impuls-Echo' ausgestattet und misst die Gesamtdicke von der Basis des Messkopfs bis zur Materialdickengrenzlinie (in der Regel die Rückwand). 'Impuls Echo' ist für die Messung von Materialien mit einer Dicke zwischen 0,63 mm und 500 mm (0,025"... -
Seite 39: Erfassen Eines Messwerts
(siehe Abschnitt 10.1 'Messköpfe' auf Seite de-8), sind 'intelligente' Messköpfe, die automatisch vom Messgerät erkannt werden. Zur Verwendung von 'nicht intelligenten' Elcometer Zweielement- Messköpfen oder Messköpfen anderer Hersteller ist ein Messkopfadapter erforderlich - siehe Abschnitt 10.4 'Messkopfadapter' auf Seite de-11. -
Seite 40: Statistiken
Der zuletzt gespeicherte Messwert kann gelöscht werden durch Drücken von Menü/Letzten Messwert löschen und aus den statistischen Berechnungen entfernt werden. 7 STATISTIKEN Das Elcometer 204 berechnet die folgenden Statistikwerte und zeigt sie an: Anzahl der Messwerte (n:) Durchschnittlicher Messwert ( ... -
Seite 41: Menüstruktur
Bei der Auswahl eines Messkopfs sollten die Frequenz, der Durchmesser und das zu prüfende Material in Betracht gezogen werden. Da das Elcometer 204 für Stahl vorkalibriert ist, sollten mit diesem Messgerät nur zur Messung auf Stahl geeignete Messköpfe verwendet werden. - Seite 42 Messköpfen finden Sie auf elcometerndt.com 10.2 KALIBRIERSTANDARDS Die mit einer Toleranz von ±0.1% der Nenndicke aus 4340-Stahl gefertigten Elcometer Kalibrierstandards sind einzeln oder im Set erhältlich und ermöglichen dem Benutzer die Auswahl der am besten für seine jeweilige Anwendung geeigneten Dicken.
-
Seite 43: Einzelne Kalibrierstandards
T920CALSTD-70 2,76 T920CALSTD-20 0,79 T920CALSTD-80 3,15 T920CALSTD-25 0,98 T920CALSTD-90 3,54 T920CALSTD-30 1,18 T920CALSTD-100 3,94 Hinweis: Elcometer empfiehlt, Kalibrierstandards in Anti-Korrosions-Folie einzuwickeln während sie nicht benutzt werden. Imperiale Werte dienen nur zu Informationszwecken. Kalibrierstandards werden metrisch gefertigt und gemessen. www.elcometer.com de-10... - Seite 44 Zur Verwendung mit Hochtemperatur-Messköpfen bei Temperaturen bis zu 398°C (750°F) - siehe Abschnitt 10.1 ‘Messköpfe’ auf Seite de-8. 10.4 MESSKOPFADAPTER Dieser Adapter ermöglicht die Verwendung von 'nicht intelligenten’ Zweielement-Messköpfen von Elcometer (siehe Abschnitt 10.1 'Messköpfe' auf Seite de-8) und von Messköpfen mit Lemo-Anschlüssen anderer Hersteller mit diesem Messgerät.
-
Seite 45: Garantie
Messgeräte sind durch eine 12-monatige Garantie gegen Fertigungsfehler geschützt, die Kontamination und Verschleiß ausschließt. Die Garantie kann innerhalb von 60 Tagen ab Kauf unter www.elcometer.com auf zwei Jahre verlängert werden. Messköpfe sind durch eine 90-tägige Garantie geschützt. 12 TECHNISCHE DATEN Dickenbereich 0.63 - 500mm (0.025 - 20") -
Seite 46: Rechtliche Hinweise Und Behördliche Informationen
13 RECHTLICHE HINWEISE UND BEHÖRDLICHE INFORMATIONEN Dieses Produkt erfüllt die Richtlinie für elektromagnetische Verträglichkeit. Das Elcometer 204 ist ein ISM-Gerät der Klasse B, Gruppe 1 gemäß CISPR 11. ISM-Produkt der Gruppe 1: Ein Produkt, in dem beabsichtigt konduktiv gekoppelte Funkfrequenzenergie erzeugt und/oder verwendet wird, die für die interne Funktion der Ausrüstung selbst erforderlich ist. -
Seite 47: Anhang 1: Vorbereiten Der Prüffläche
Oberflächen wirken sich auf den Schallstrahl wie Milchglas auf Licht aus. Der Strahl wird diffus und in alle Richtungen gestreut. Neben der Beeinträchtigung der Messung tragen raue Oberflächen auch zum übermäßigen Verschleiß des Messkopfs bei, insbesondere, wenn der Messkopf über die Oberfläche 'geschruppt' wird. www.elcometer.com de-14... - Seite 48 TMA-0615-02 Ausgabe 03 - Text mit Umschlag Nr. 25838-02...
