Elcometer 224 Bedienungsanleitung
Oberflächenprofilmessuhr
Vorschau ausblenden
Andere Handbücher für 224:
- Bedienungsanleitung (41 Seiten) ,
- Bedienungsanleitung (70 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Elcometer 224
Inhaltszusammenfassung für Elcometer 224
- Seite 25 Bedienungsanleitung Elcometer 224 Oberflächenprofilmessuhr www.elcometer.com...
- Seite 26 Gerätegewicht: Gerät mit integrierter Sonde: 218g (7,69oz) inklusive Batterien. Gerät mit separater Sonde: 161g (5,68oz) inklusive Batterien. © Elcometer Limited 2012 - 2014. Alle Rechte vorbehalten. Kein Teil dieses Dokumentes darf ohne vorherige schriftliche Genehmigung durch Elcometer Limited vervielfältigt, übertragen, gespeichert (gleich in welcher Art und Weise) oder in eine andere Sprache übersetzt werden (gleich welcher Form: elektronisch, mechanisch, magnetisch, optisch oder in anderer Weise).
-
Seite 27: Geräteüberblick Und Verpackungsinhalt

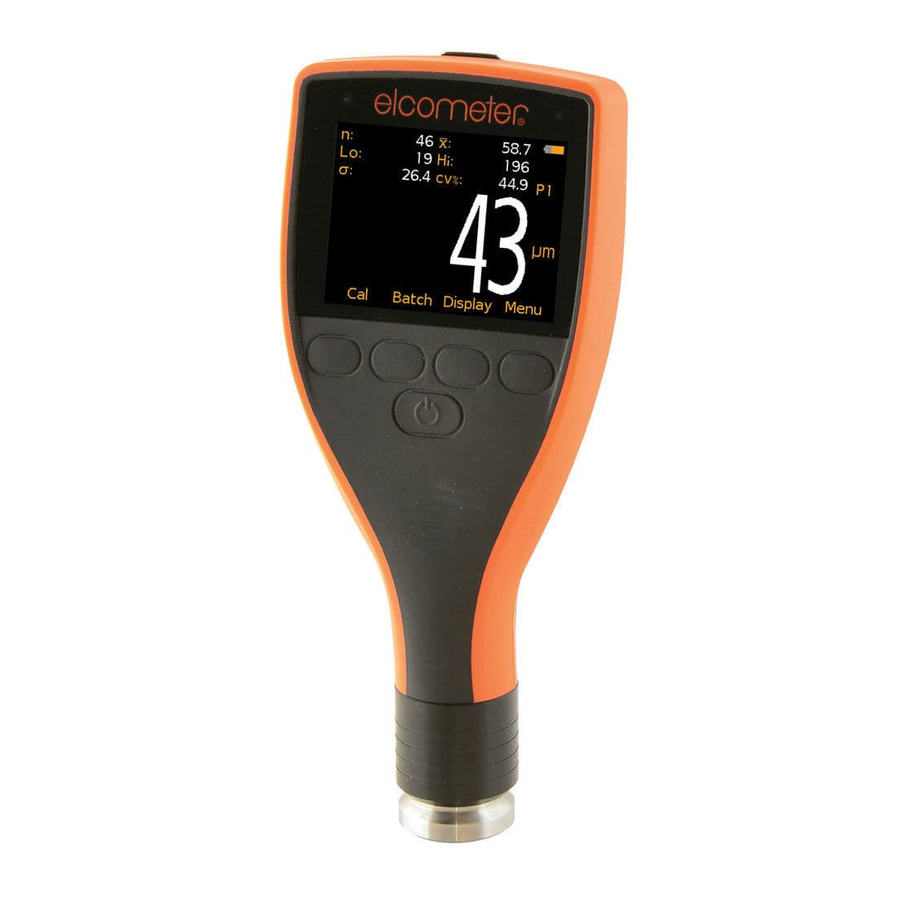

Multifunktional programmierte Tasten AN/AUS - Taste Externer Sondenanschluss Integrierte Sonde Handschlaufenverbindung Batteriefach (¼-Umdrehung zum Öffnen/Schliessen) USB Datenausgangsanschluss (unter dem Deckel) Verpackungsinhalt Elcometer 224 Oberflächenprofilmessuhr § Kalbrierfolien; Nennwerte 125 & 500 µm und Glas-Nullplatte § (bei Geräten mit integrierter Sonde) Testzertifikat § Handschlaufe §... -
Seite 28: Nutzung Des Gerätes
Durchschnitt Taste für Menü Programmierte Tasten Taste für Display Diagramm - letzte 20 Messwerte Rote LED Anzeige - Unterer & Oberer Grenzwert AN Messwert außerhalb des Grenzwertes Losname (wenn im Losmodus) Datum & Zeit (wenn nicht im Losmodus) www.elcometer.com... -
Seite 29: Inbetriebnahme
3 INBETRIEBNAHME Drücken und halten Sie die AN/AUS Taste bis das Elcometer Logo erscheint. é Wählen Sie Ihre Sprache durch Nutzung der Tasten. ê Wählen Sie “Auto” oder “Manuell” für die Einstellung der Bildschirmhelligkeit. Folgen Sie den Anweisungen auf dem Bildschirm. -
Seite 30: Durchführung Von Messungen
Bildschirmeinstellungen /Abschaltzeit Bildschirm” eingestellte Zeitdauer inaktiv ist. Drücken Sie zum Einschalten des Geräts eine beliebige Taste oder tippen Sie es an. Das Gerät schaltet sich nach 5 Minuten Nicht-Benutzung automatisch aus. - - - zeigt an, dass der Messwert außerhalb des Sondenmessbereichs liegt. www.elcometer.com... -
Seite 31: Kalibrieren & Testen Der Messuhrkalibrierung
Die präzisionsgefertigte Sondenspitze muss nach längerem Gebrauch ausgetauscht werden. Sie ist durch den Anwender austauschbar. Wenden Sie sich zum Bestellen neuer Sondenspitzen und des Spitzenaustauschwerkzeugs an Ihre Elcometer Verkaufsstelle. 7 LOS-ERSTELLUNG (MODELL T) Um den LOS-Speicher zu nutzen, drücken Sie die Taste "LOS”. -
Seite 32: Diagrammanzeige
Wählen Sie den entsprechenden Los-Namen unter Los/Los Betrachten. Wählen Sie "Los-Grafik". Rote Balken verweisen (sofern festgelegt) auf außerhalb der Grenzwerte des Loses liegende Messwerte. Drücken Sie zum Betrachten einzelner Messwerte auf die Taste “Zoom” und dann auf ç oder è. www.elcometer.com... - Seite 33 9 MENÜSTRUKTUR - ELCOMETER 224 MODELL T Einheiten Einstellung ○ µm Einheiten ○ Sprache mils ○ Zeit und Datum inch ○ Piepserlautstärke Bildschirmeinstellungen Zeit und Datum Menü Automatische Abschaltung ○ Zeit Einstellen Letzten Wert Löschen Datum Einstellen Einstellung Format Einstellen...
- Seite 34 Weitere Informationen zu ElcoMaster™ 2.0 finden Sie unter www.elcometer.com. Die Elcometer 224 Gerätesoftware kann auf die neueste Version aktualisiert werden sobald sie verfügbar ist. Die Modelle Elcometer 224 B & T können dabei durch den Anwender selbst mit Hilfe der ElcoMaster™ 2.0 aktualisiert werden.
-
Seite 35: Zusatzinformationen
14,1 x 7,30 x 3,70cm mit gelieferten Batterien 161g Separate (h x b x t) (5,55 x 2,87 x 1,46") (5,68oz) Sonde Kann in Übereinstimmung mit folgenden Standards eingesetzt werden: ASTM D 4417-B, SANS 5772, US Navy NSI 009-32, US Navy PPI 63101-000 www.elcometer.com... -
Seite 36: Rechtliche Hinweise Und Behördliche
Handelsmarke im Eigentum der Bluetooth SIG Inc und lizenziert für Elcometer Limited. Elcometer 224 Modell T: Made for iPhone 5S, iPhone 5C, iPhone 5, iPhone 4S, iPhone 4, iPad (4. Generation), iPad mini, iPad 2 und iPod touch (4. und 5. Generation). - Seite 61 用户使用手册 Elcometer 224 式 面粗 仪 www.elcometer.com...
