Aventics CL03 Betriebsanleitung Seite 30

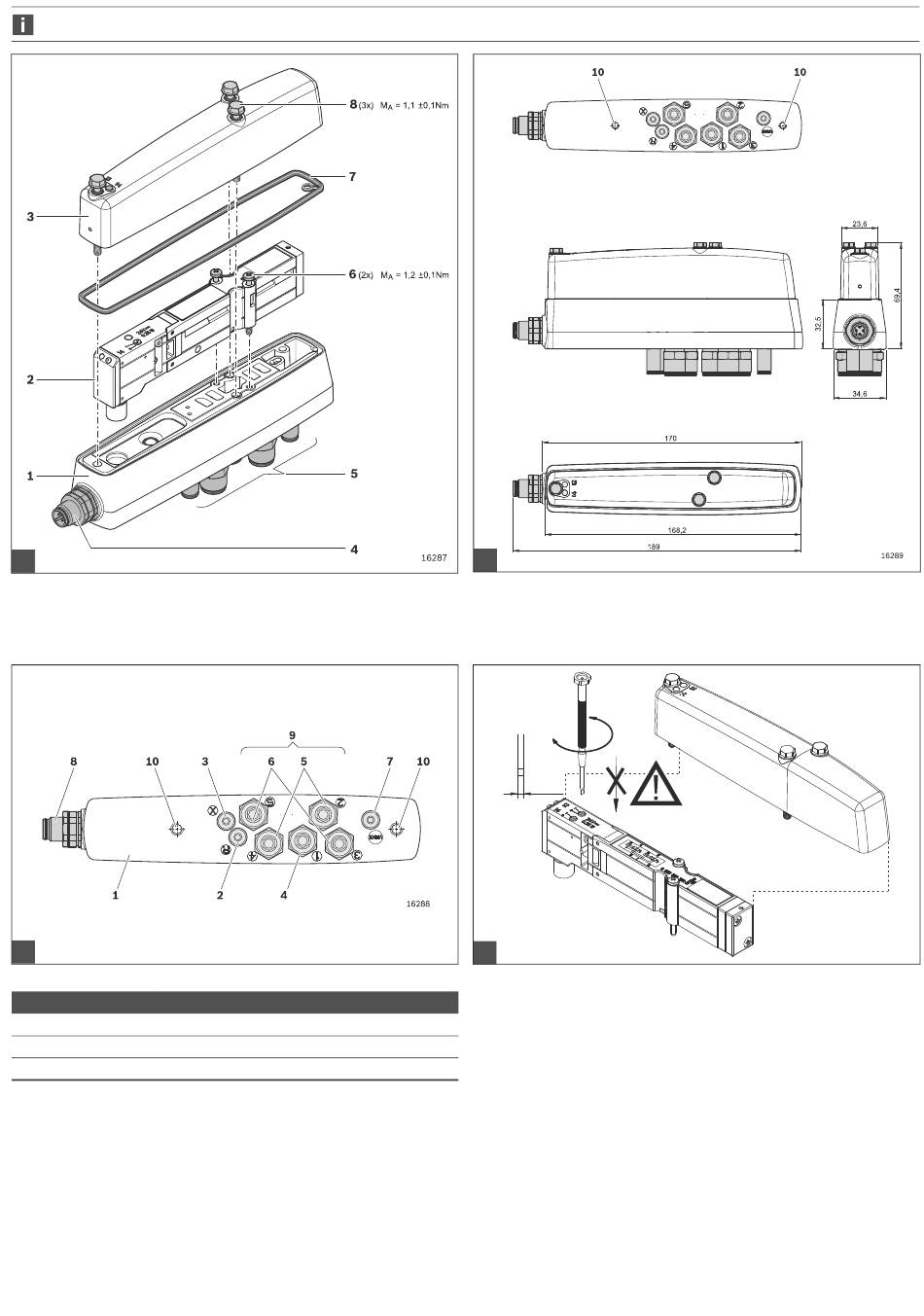

Figure: l'immagine varia in base alla serie. / Ilustraciones: la vista varía en función de la serie. / Bild: Vy varierar beroende på serie.
1
Panoramica valvola singola CL03 con piastra base e copertura valvola
Vista general de la válvula individual CL03 con placa base y cubierta de válvula
Översikt singelventil CL03 med basplatta och skyddskåpa
2
Panoramica piastra base / Vista general de la placa base / Översikt basplatta
Pos
10
2, 3, 7
4, 5, 6
M [Nm]
A
M5×10 2±0,2
M5 0,2+0,1
G1/8" 1,9+0,1
4
Montaggio della valvola singola CL03 con piastra base e valvola - Disegno quotato
Montaje de la válvula individual CL03 con placa base y válvula: Esquema acotado
Montera singelventil CL03 med basplatta och ventil - Måttritning
max.
3 mm
3
Azionamento manuale / Accionamiento auxiliar manual / Manuell omställning
00129025
