5.3.2
Hinweise zum Verlegen von Stromleitungen
•

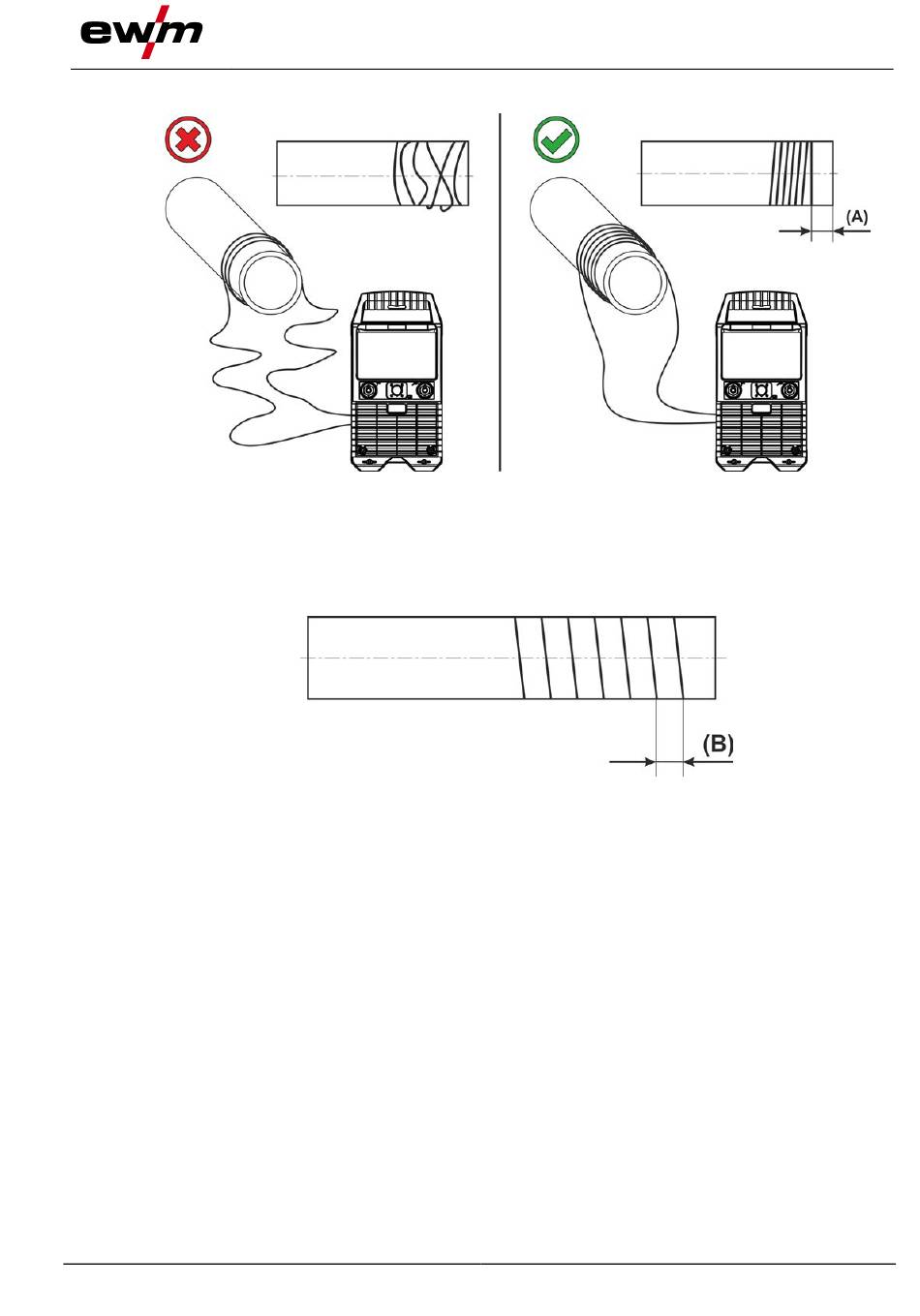

Stromleitungen eng anliegend und dicht beieinander um das Bauteil herum verlegen.
•
Je größer der Abstand zum schweißtechnisch relevanten Bereich (A), desto größer muss die Win-
dungszahl gewählt werden. Beim Verfahren activgauss kann alternativ oder zusätzlich der Entmagne-
tisierungsstrom erhöht werden.
Große bzw. lange Werkstücke
•
Stromleitungen eng anliegend um das Bauteil herum verlegen.
•
Stromleitungen bis zum schweißtechnisch relevanten Bereich, wie z.B. Nahtflanken hin verlegen.
Bei zu geringem Platzbedarf können die Windungen auch übereinander gelegt werden. Dies hat
keinen nennenswerten Einfluss auf den Entmagnetisierungsvorgang.
Mit steigendem Abstand der einzelnen Wicklungen (B) muss der Strom nach oben korrigiert
werden, um das gewünschte Ergebnis zu erzielen.
099-002065-EW500
9.9.2019
Aufbau und Funktion
Abbildung 5-7
Abbildung 5-8
Entmagnetisieren
25
