5.1.10 Netzanschluss
Gefahren durch unsachgemäßen Netzanschluss!
Unsachgemäßer Netzanschluss kann zu Personen- bzw. Sachschäden führen!
•
Der Anschluss (Netzstecker oder Kabel), die Reparatur oder Spannungsanpassung des
Gerätes muss durch einen Elektrofachmann nach den jeweiligen Landesgesetzen bzw.
Landesvorschriften zu erfolgen!
•
Die auf dem Leistungsschild angegebene Netzspannung muss mit der Versorgungsspan-
nung übereinstimmen.
•
Gerät ausschließlich an einer Steckdose mit vorschriftsmäßig angeschlossenem Schutzlei-
ter betreiben.
•
Netzstecker, -steckdose und -zuleitung müssen in regelmäßigen Abständen durch einen
Elektrofachmann geprüft werden!
•
Bei Generatorbetrieb ist der Generator entsprechend seiner Betriebsanleitung zu erden.
Das erzeugte Netz muss für den Betrieb von Geräten nach Schutzklasse I geeignet sein.

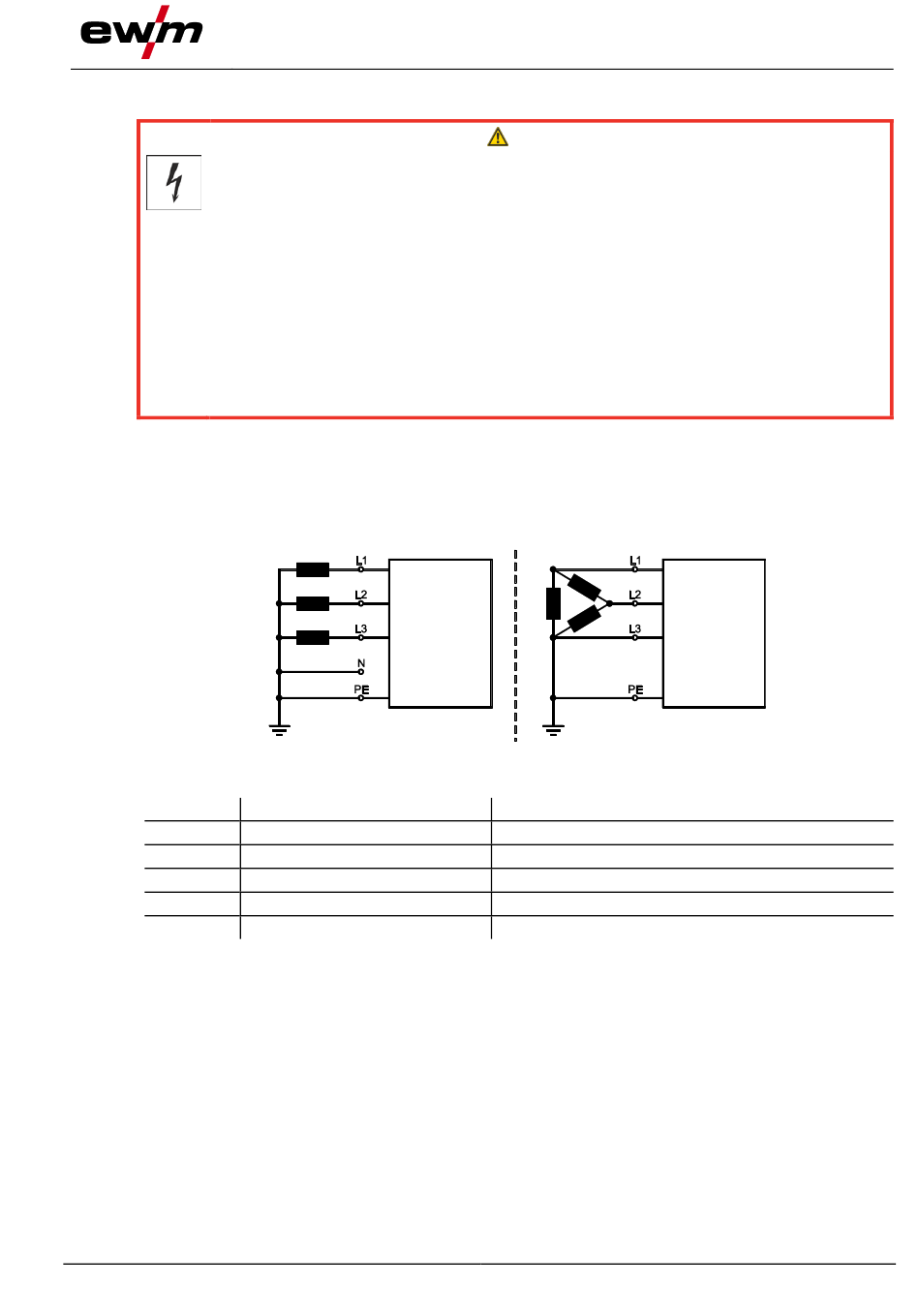

5.1.10.1 Netzform
Das Gerät darf entweder an einem
•
Dreiphasen-4-Leiter-System mit geerdetem Neutralleiter oder
•
Dreiphasen-3-Leiter-System mit Erdung an einer beliebigen Stelle,
z.B. an einem Außenleiter angeschlossen und betrieben werden.
Legende
Pos.
Bezeichnung
L1
Außenleiter 1
L2
Außenleiter 2
L3
Außenleiter 3
N
Neutralleiter
PE
Schutzleiter
•
Netzstecker des abgeschalteten Gerätes in entsprechende Steckdose einstecken.
5.2
Prozessdatenanzeige
Die Prozessdatenanzeige zeigt den eingestellten Entmagnetisierungsstrom an.
Des Weiteren können Fehlermeldungen zur Identifizierung von Gerätestörungen angezeigt wer-
den > siehe Kapitel 7.2.
099-002065-EW500
9.9.2019
Aufbau und Funktion
GEFAHR
Abbildung 5-6
Kennfarbe
braun
schwarz
grau
blau
grün-gelb
Prozessdatenanzeige
23
