Statusanzeige

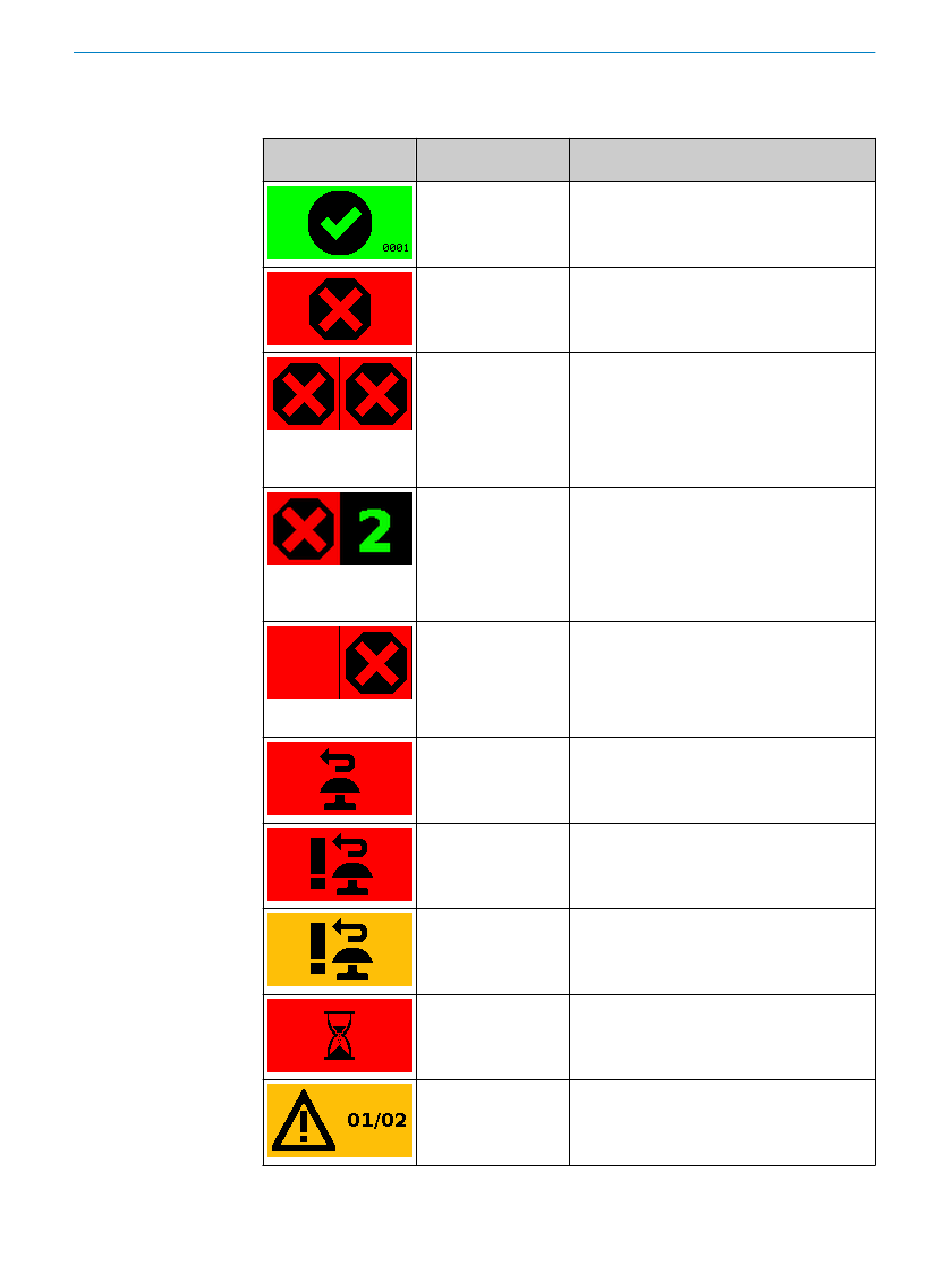

Tabelle 23: Statusinformationen im Überblick
Anzeige Gerät oder Konfigura‐
tion
Alle Geräte und Konfi‐
gurationen
Geräte und Konfigura‐
tionen mit einem kon‐
figurierten Sicherheits‐
ausgang
Geräte und Konfigura‐
tionen mit 2 konfigu‐
rierten Sicherheitsaus‐
gängen
Geräte und Konfigura‐
tionen mit 2 konfigu‐
rierten Sicherheitsaus‐
gängen
Geräte mit 2 Sicher‐
heitsausgängen, wenn
nur Sicherheitsaus‐
gang 2 konfiguriert ist
Konfiguration mit Wie‐
deranlaufsperre
Konfiguration mit Wie‐
deranlaufsperre
Konfiguration mit Wie‐
deranlaufsperre
Konfiguration mit
automatischem Wie‐
deranlauf nach Zeit
Konfiguration mit min‐
destens einem Warn‐
feld
BEDIENUNG
Bedeutung
Alle Felder frei, Sicherheitsausgänge im EIN-
Zustand.
Die Nummer rechts unten bezeichnet den akti‐
ven Überwachungsfall.
Schutzfeld unterbrochen, Sicherheitsausgang
im AUS-Zustand.
Für die Abschaltpfade beider Sicherheitsaus‐
gänge gilt: Das Schutzfeld ist unterbrochen
oder im aktiven Überwachungsfall liegt ein
Warnfeld. Sicherheitsausgänge im AUS-
Zustand.
Jede Spalte steht für einen Sicherheitsaus‐
gang.
Das Schutzfeld im Abschaltpfad von Sicher‐
heitsausgang 1 ist unterbrochen oder im akti‐
ven Überwachungsfall liegt ein Warnfeld. Der
Sicherheitsausgang ist im AUS-Zustand.
Sicherheitsausgänge, bei denen kein Feld
unterbrochen ist und die im EIN-Zustand sind,
sind mit ihrer Nummer markiert.
Das Schutzfeld im Abschaltpfad von Sicher‐
heitsausgang 2 ist unterbrochen oder im akti‐
ven Überwachungsfall liegt ein Warnfeld. Der
Sicherheitsausgang ist im AUS-Zustand.
Sicherheitsausgänge, die nicht konfiguriert
sind, sind nicht markiert.
Schutzfeld ist frei, Rücksetzen kann erfolgen.
Rücksetztaste gedrückt. Sicherheitsausgang
im AUS-Zustand.
Rücksetztaste gedrückt. Sicherheitsausgang
im EIN-Zustand.
Schutzfeld ist frei, konfigurierte Zeit bis zum
Wiederanlauf läuft ab.
Warnfeld unterbrochen (linke Zahl: Anzahl der
unterbrochenen Warnfelder, rechte Zahl:
Anzahl der Warnfelder im aktuellen Überwa‐
chungsfall).
