DC 101
S-DIAS DRIVE MODUL
5

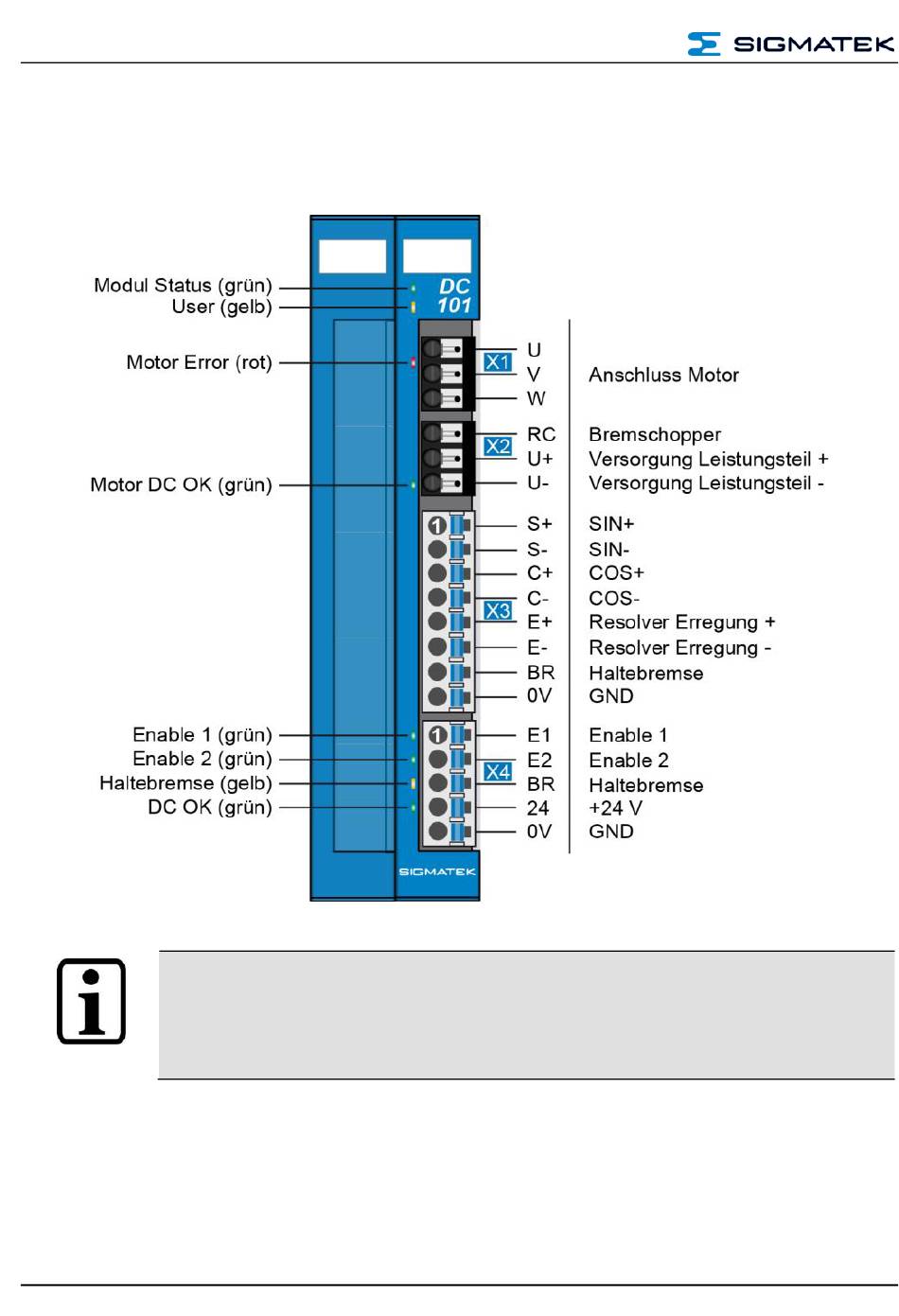

Anschlussbelegung
5.1
Ausführung Baumüller
Die beiden Haltebremsenausgänge (BR) sind intern parallel geschaltet. Die
Haltebremse kann somit wahlweise an X3 (Pin 7-Pin 8) oder an X4 (Pin 3-
GND) verdrahtet werden.
Bei der Belegung ergibt sich ein M-ROFF von 270.
Seite 18
26.11.2019
