S-DIAS DRIVE MODUL
DC 101
12 Montage

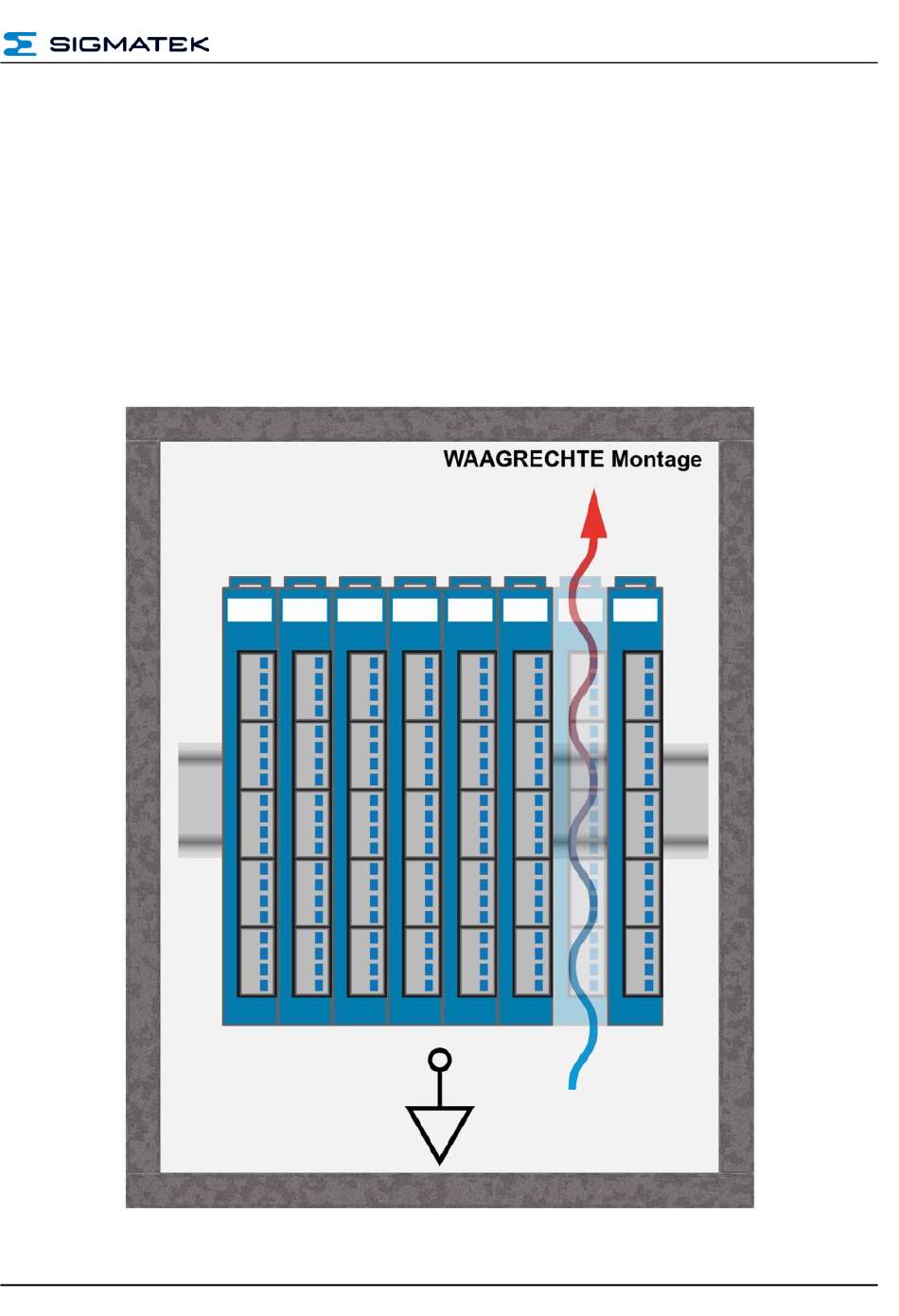

Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der
Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung
zur Schaltschrankrückwand herstellen. Die einzelnen S-DIAS Module werden aneinander-
gereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert. Es ist nur
die waagrechte Einbaulage (Modulbezeichnung oben) mit ausreichend Abstand der Lüf-
tungsschlitze des S-DIAS Modulblocks zu umgebenden Komponenten bzw. der Schalt-
schrankwand zulässig. Das ist erforderlich, um die optimale Kühlung und Luftzirkulation zu
erreichen, sodass die Funktionalität bis zur maximalen Betriebstemperatur gewährleistet ist.
26.11.2019
Seite 41
