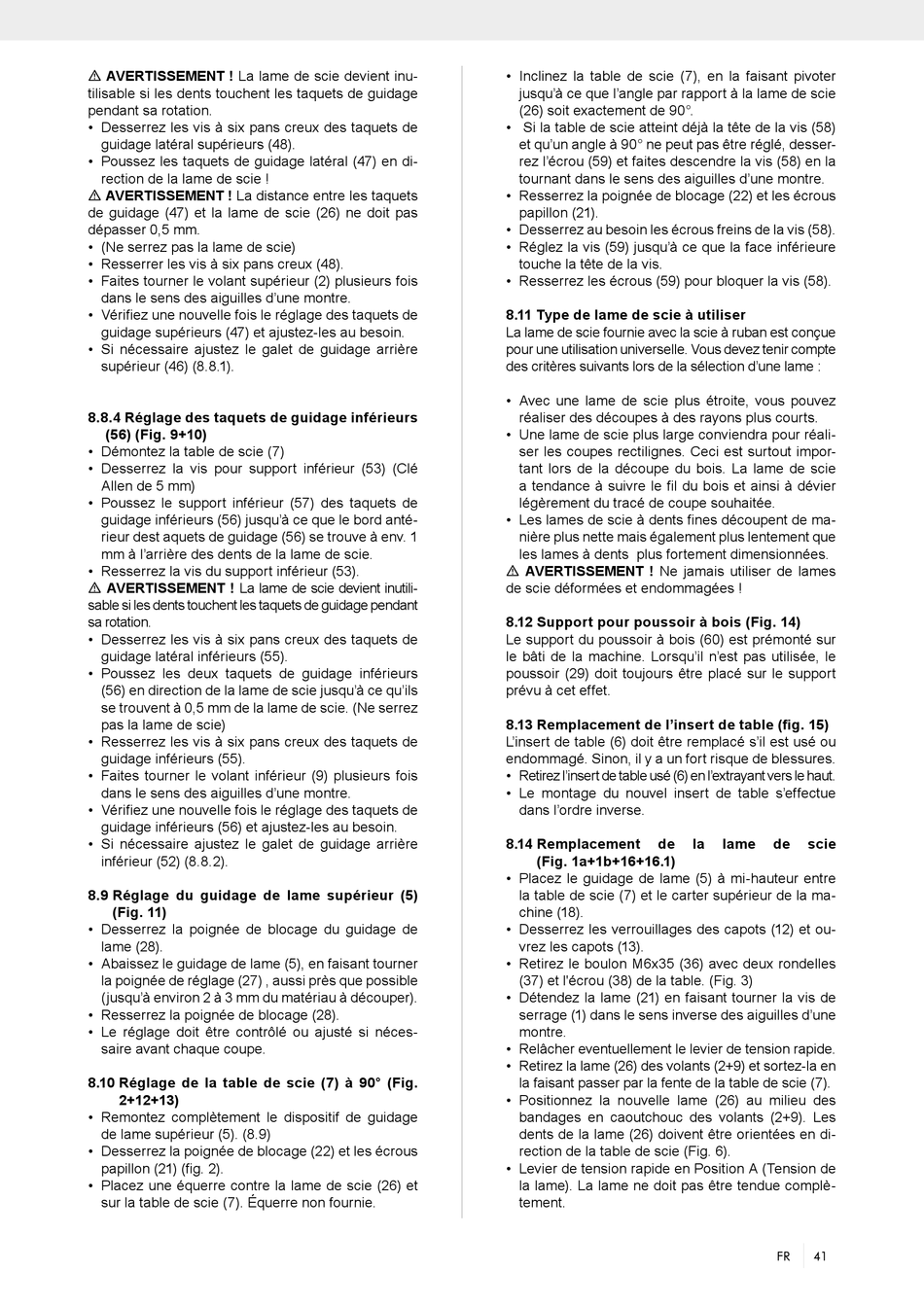

m AVERTISSEMENT ! La lame de scie devient inu-
tilisable si les dents touchent les taquets de guidage
pendant sa rotation.
• Desserrez les vis à six pans creux des taquets de
guidage latéral supérieurs (48).
• Poussez les taquets de guidage latéral (47) en di-
rection de la lame de scie !
m AVERTISSEMENT ! La distance entre les taquets
de guidage (47) et la lame de scie (26) ne doit pas
dépasser 0,5 mm.
• (Ne serrez pas la lame de scie)
• Resserrer les vis à six pans creux (48).
• Faites tourner le volant supérieur (2) plusieurs fois
dans le sens des aiguilles d'une montre.
• Vérifiez une nouvelle fois le réglage des taquets de
guidage supérieurs (47) et ajustez-les au besoin.
• Si nécessaire ajustez le galet de guidage arrière
supérieur (46) (8.8.1).
8.8.4 Réglage des taquets de guidage inférieurs
(56) (Fig. 9+10)
• Démontez la table de scie (7)
• Desserrez la vis pour support inférieur (53) (Clé
Allen de 5 mm)
• Poussez le support inférieur (57) des taquets de
guidage inférieurs (56) jusqu'à ce que le bord anté-
rieur dest aquets de guidage (56) se trouve à env. 1
mm à l'arrière des dents de la lame de scie.
• Resserrez la vis du support inférieur (53).
m AVERTISSEMENT ! La lame de scie devient inutili-
sable si les dents touchent les taquets de guidage pendant
sa rotation.
• Desserrez les vis à six pans creux des taquets de
guidage latéral inférieurs (55).
• Poussez les deux taquets de guidage inférieurs
(56) en direction de la lame de scie jusqu'à ce qu'ils
se trouvent à 0,5 mm de la lame de scie. (Ne serrez
pas la lame de scie)
• Resserrez les vis à six pans creux des taquets de
guidage inférieurs (55).
• Faites tourner le volant inférieur (9) plusieurs fois
dans le sens des aiguilles d'une montre.
• Vérifiez une nouvelle fois le réglage des taquets de
guidage inférieurs (56) et ajustez-les au besoin.
• Si nécessaire ajustez le galet de guidage arrière
inférieur (52) (8.8.2).
8.9 Réglage du guidage de lame supérieur (5)
(Fig. 11)
• Desserrez la poignée de blocage du guidage de
lame (28).
• Abaissez le guidage de lame (5), en faisant tourner
la poignée de réglage (27) , aussi près que possible
(jusqu'à environ 2 à 3 mm du matériau à découper).
• Resserrez la poignée de blocage (28).
• Le réglage doit être contrôlé ou ajusté si néces-
saire avant chaque coupe.
8.10 Réglage de la table de scie (7) à 90° (Fig.
2+12+13)
• Remontez complètement le dispositif de guidage
de lame supérieur (5). (8.9)
• Desserrez la poignée de blocage (22) et les écrous
papillon (21) (fig. 2).
• Placez une équerre contre la lame de scie (26) et
sur la table de scie (7). Équerre non fournie.
• Inclinez la table de scie (7), en la faisant pivoter
jusqu'à ce que l'angle par rapport à la lame de scie
(26) soit exactement de 90°.
• Si la table de scie atteint déjà la tête de la vis (58)
et qu'un angle à 90° ne peut pas être réglé, desser-
rez l'écrou (59) et faites descendre la vis (58) en la
tournant dans le sens des aiguilles d'une montre.
• Resserrez la poignée de blocage (22) et les écrous
papillon (21).
• Desserrez au besoin les écrous freins de la vis (58).
• Réglez la vis (59) jusqu'à ce que la face inférieure
touche la tête de la vis.
• Resserrez les écrous (59) pour bloquer la vis (58).
8.11 Type de lame de scie à utiliser
La lame de scie fournie avec la scie à ruban est conçue
pour une utilisation universelle. Vous devez tenir compte
des critères suivants lors de la sélection d'une lame :
• Avec une lame de scie plus étroite, vous pouvez
réaliser des découpes à des rayons plus courts.
• Une lame de scie plus large conviendra pour réali-
ser les coupes rectilignes. Ceci est surtout impor-
tant lors de la découpe du bois. La lame de scie
a tendance à suivre le fil du bois et ainsi à dévier
légèrement du tracé de coupe souhaitée.
• Les lames de scie à dents fines découpent de ma-
nière plus nette mais également plus lentement que
les lames à dents plus fortement dimensionnées.
m AVERTISSEMENT ! Ne jamais utiliser de lames
de scie déformées et endommagées !
8.12 Support pour poussoir à bois (Fig. 14)
Le support du poussoir à bois (60) est prémonté sur
le bâti de la machine. Lorsqu'il n'est pas utilisée, le
poussoir (29) doit toujours être placé sur le support
prévu à cet effet.
8.13 Remplacement de l'insert de table (fig. 15)
L'insert de table (6) doit être remplacé s'il est usé ou
endommagé. Sinon, il y a un fort risque de blessures.
• Retirez l'insert de table usé (6) en l'extrayant vers le haut.
• Le montage du nouvel insert de table s'effectue
dans l'ordre inverse.
8.14 Remplacement de
(Fig. 1a+1b+16+16.1)
• Placez le guidage de lame (5) à mi-hauteur entre
la table de scie (7) et le carter supérieur de la ma-
chine (18).
• Desserrez les verrouillages des capots (12) et ou-
vrez les capots (13).
• Retirez le boulon M6x35 (36) avec deux rondelles
(37) et l'écrou (38) de la table. (Fig. 3)
• Détendez la lame (21) en faisant tourner la vis de
serrage (1) dans le sens inverse des aiguilles d'une
montre.
• Relâcher eventuellement le levier de tension rapide.
• Retirez la lame (26) des volants (2+9) et sortez-la en
la faisant passer par la fente de la table de scie (7).
• Positionnez la nouvelle lame (26) au milieu des
bandages en caoutchouc des volants (2+9). Les
dents de la lame (26) doivent être orientées en di-
rection de la table de scie (Fig. 6).
• Levier de tension rapide en Position A (Tension de
la lame). La lame ne doit pas être tendue complè-
tement.
la lame de scie
