2.5.4 Anschließen einer GPS-Antenne
1.
2.
2.5.4 Anschließen einer GPS-Antenne
Um eine größere Signalabdeckung und bessere Leistung zu erreichen, sollte die GPS-
Antenne an einem entfernten Standort installiert werden, d. h. separat vom RUG-
GEDCOM RX1400. Die Signale, die das Gerät vom GPS-Satellitennetz empfängt, lie-
gen auf der Frequenz 1575,42 MHz. Daher muss die GPS-Antenne eine ungehinderte
Sichtverbindung zum Himmel haben, um die relativ schwachen Funksignale empfan-
gen und so viele Satelliten wie möglich erfassen zu können. Somit sind Gebäudeteile
wie Dächer, bei denen keine Funkhindernisse vorliegen und eine ungehinderte Sicht-
verbindung zum Horizont besteht, ideale Installationsorte.
20
Befestigen Sie die Antenne an einem Mast oder einer Wand oder in einem
Bereich, der eine gute Signalabdeckung sowie ausreichenden Abstand von
Signalrauschen bietet, das von anderen Kommunikationsgeräten ausgeht.
NOTICE
MIMO ist für den Einsatz in der Republik Korea (Südkorea) nicht zertifiziert.
Verbinden Sie die Antenne mittels geschirmter Koaxialkabel entweder mit dem
Port ANT1 (SISO) oder ANT5 (MIMO) am Gerät. Achten Sie auf eine Kabelver-
legung mit ausreichendem Abstand zu Quellen von Signalrauschen wie Schalt-
netzteilen (SMPS).
Installieren Sie bei Bedarf einen Überspannungsableiter zwischen der Antenne
und dem Gerät.
2
1
Ableitungsdraht
1
RUGGEDCOM RX1400
2
Geschirmtes Koaxialkabel
3
Überspannungsableiter
4
Schutzleiter
5
LTE-Antenne
6

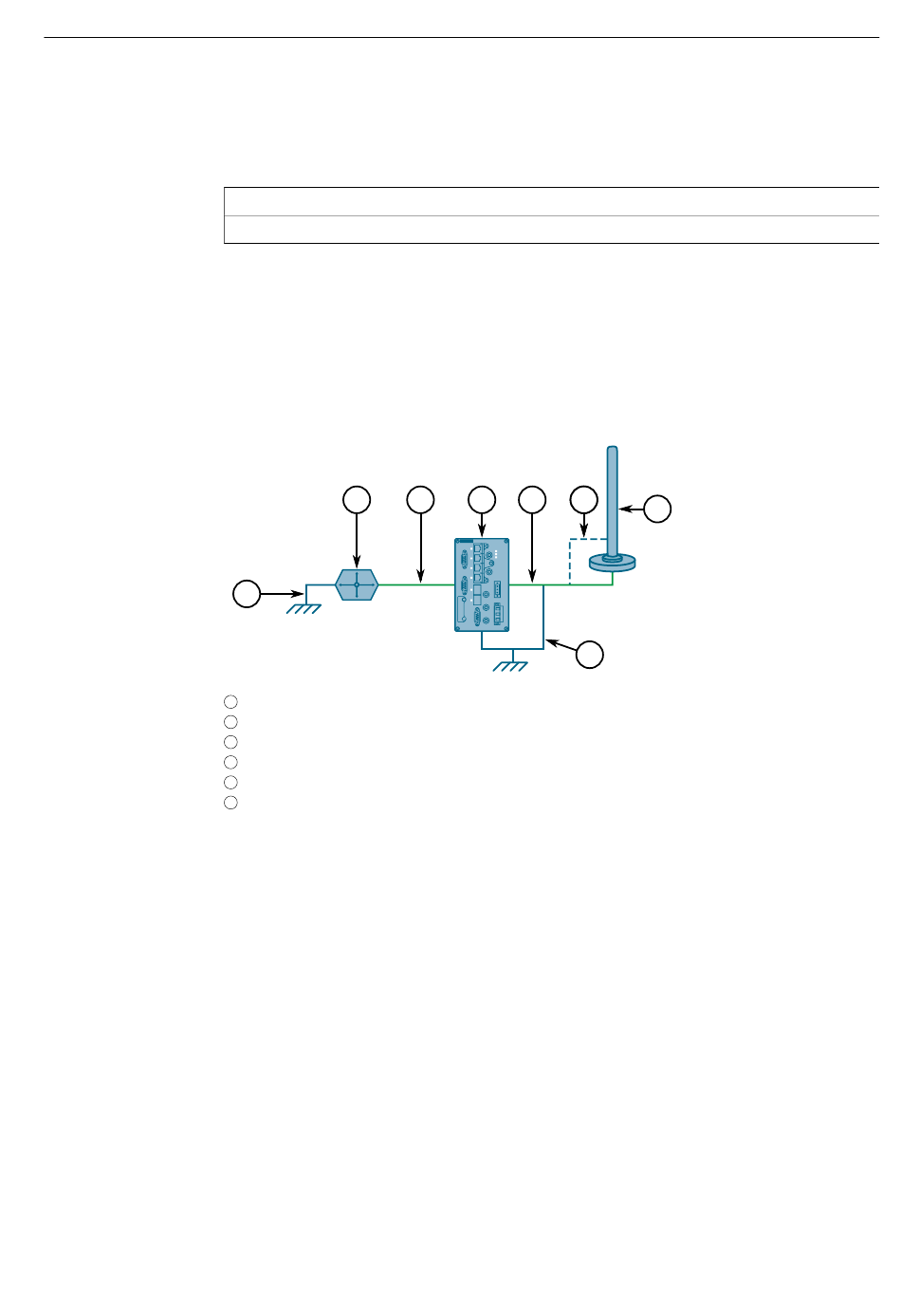

Abbildung 2.6 Aufbau Antenne und Überspannungsableiter (optional)
