Installation des Geräts
2.7.2 Anschließen an DC-Niederspannung
2.7.2
Anschließen an DC-Niederspannung
Gehen Sie wie folgt vor, um eine DC-Niederspannungsversorgung an das Gerät anzu-
schließen:
1.
2.
3.
4.
5.
26
Verbinden Sie den Klemmenblock für die Spannungsversorgung mit dem Gerät.
1
2
3
PEKlemme für Überspannungsschutz
1
Klemme für Minuspol
2
Klemme für Pluspol
3
Geschirmtes Erdungskabel
4
Klemmenblock für die Spannungsversorgung
5

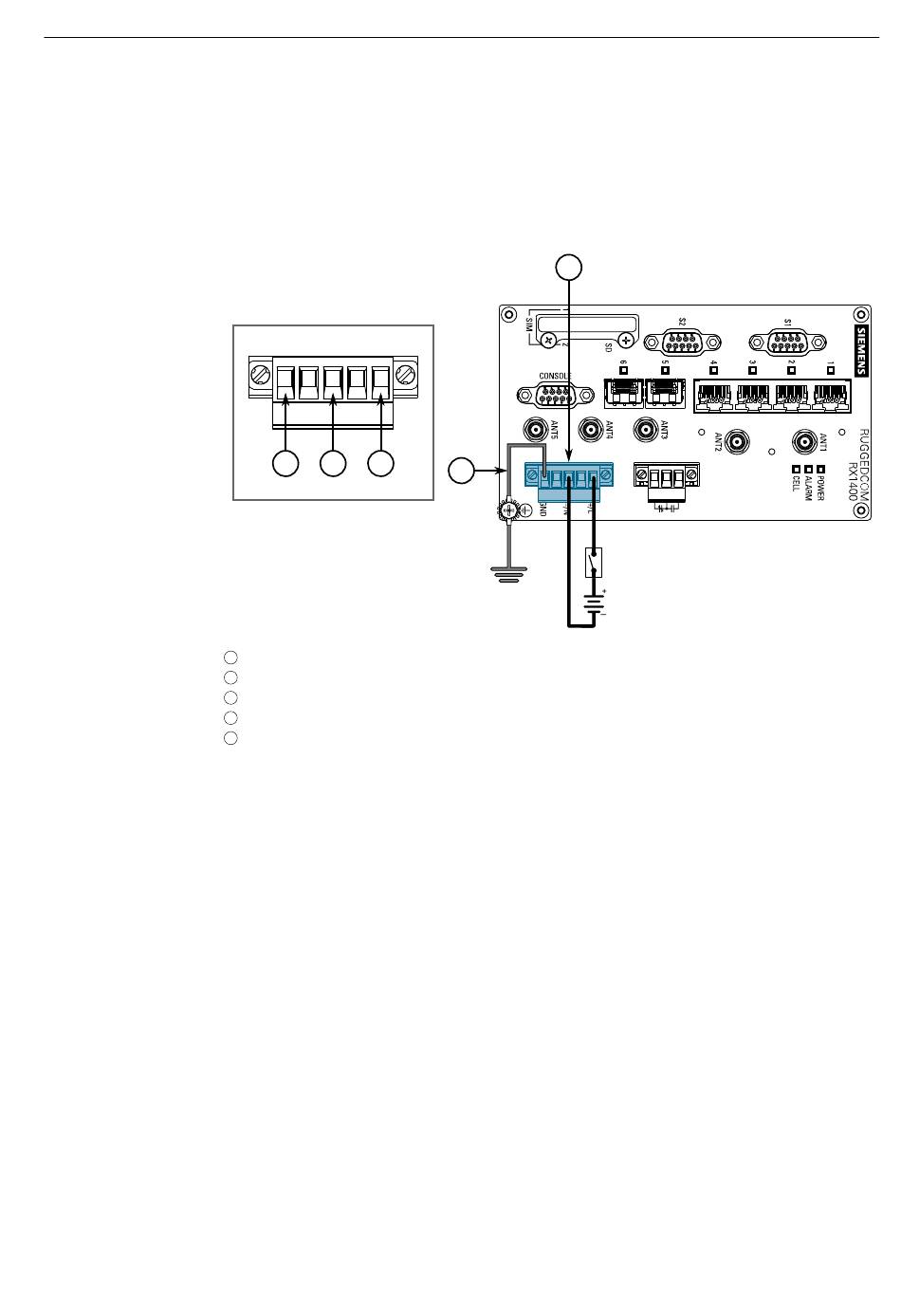

Abbildung 2.11
Klemmenblockverdrahtung
Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der
Klemme für den Pluspol am Klemmenblock.
Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der
Klemme für den Minuspol am Klemmenblock.
Verbinden Sie mit einem geflochtenen Erdungsband oder einem anderen ange-
messenen Erdungsleiter die Erdungsklemme für Überspannung mit dem Gehäu-
semasseanschluss. Die Erdungsklemme für Überspannung dient als Erdungslei-
ter für alle im Gerät befindlichen Schutzschaltungen gegen Überspannung und
transiente Spannungen.
Verbinden Sie die Erdungsklemme an der Stromquelle mit der Gehäusemasse-
klemme am Gerät.
5
4
RUGGEDCOM RX1400
Montagehandbuch, 09/2019, C79000-G8900-1103-13
