1.
2.
3.
4.
5.
RUGGEDCOM RX1400
Montagehandbuch, 09/2019, C79000-G8900-1103-13
Verbinden Sie den Klemmenblock für die Spannungsversorgung mit dem Gerät.
1 2 3
PEKlemme für Überspannungsschutz
1
Klemme für Minuspol/Neutralleiter (-/N)
2
Klemme für Pluspol/Phase (+/L)
3
Geschirmtes Erdungskabel
4
Klemmenblock für die Spannungsversorgung
5

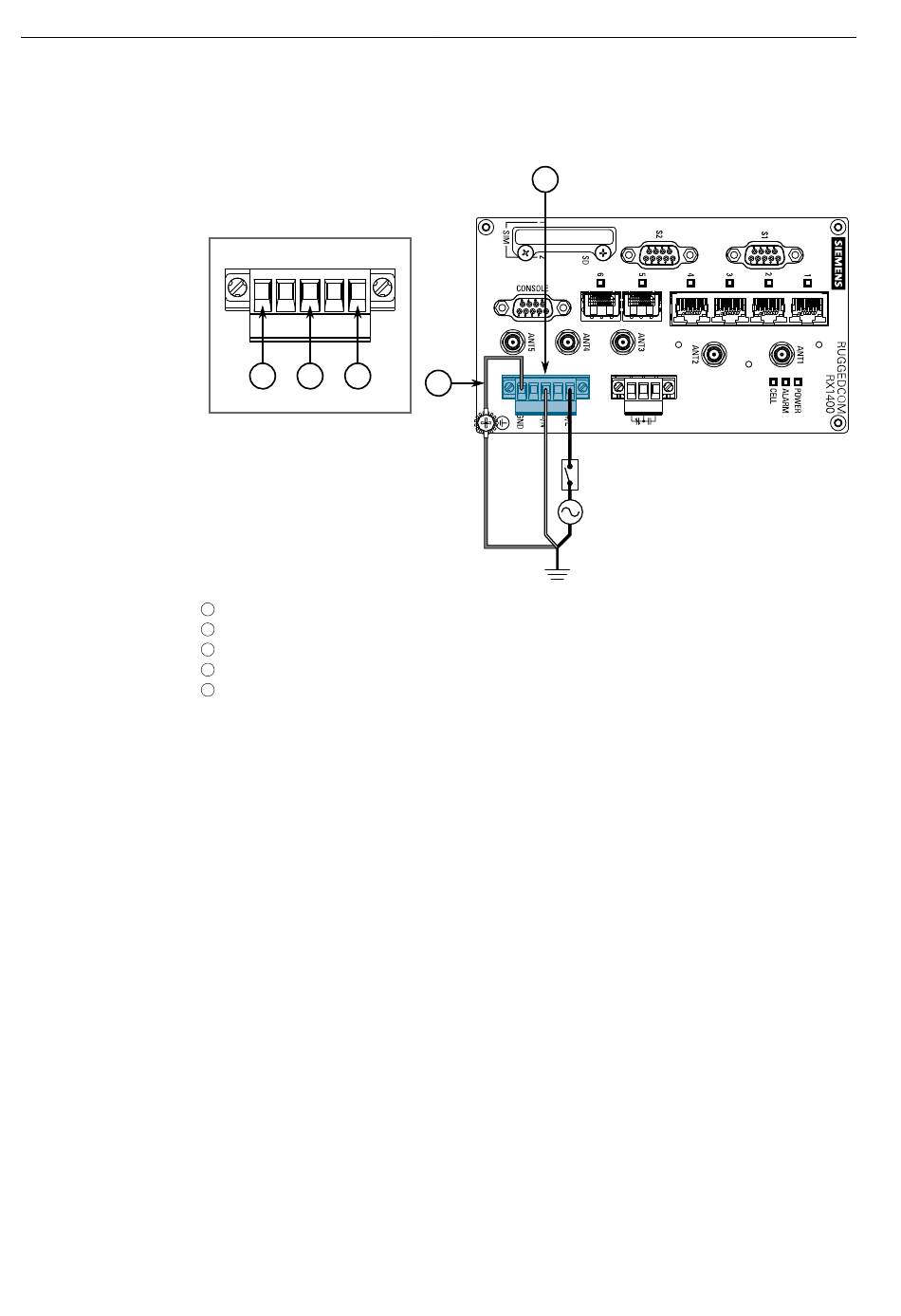

Abbildung 2.10 Klemmenblockverdrahtung
Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der
Klemme für Pluspol/Phase (+/L) am Klemmenblock.
Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der
Klemme für Minuspol/Nullleiter (+/N) am Klemmenblock.
Verbinden Sie mit einem geflochtenen Erdungsband oder einem anderen ange-
messenen Erdungsleiter die Erdungsklemme für Überspannung mit dem Gehäu-
semasseanschluss. Die Erdungsklemme für Überspannung dient als Erdungslei-
ter für alle im Gerät befindlichen Schutzschaltungen gegen Überspannung und
transiente Spannungen.
Verbinden Sie die Erdungsklemme an der Stromquelle mit der Gehäusemasse-
klemme am Gerät.
2.7.1 Anschließen der AC/DC-Hochspannungsversorgung
5
4
Installation des Geräts
25
