EHB 11
7.3.4 Werkzeughalter für Werkzeug mit Keilwelle
Werkzeug einsetzen
1. Werkzeugende reinigen.
2. Verriegelungsbolzen um 90° drehen.
3. Werkzeug bis zum Anschlag in den Werkzeughalter schieben.
4. Verriegelungsbolzen um 90° zurückdrehen.
5. Am Werkzeug ziehen, um die Verriegelung zu prüfen.
Werkzeug entnehmen
1. Verriegelungsbolzen um 90° drehen.
2. Werkzeug aus dem Werkzeughalter herausziehen.
3. Verriegelungsbolzen wieder zurückdrehen.

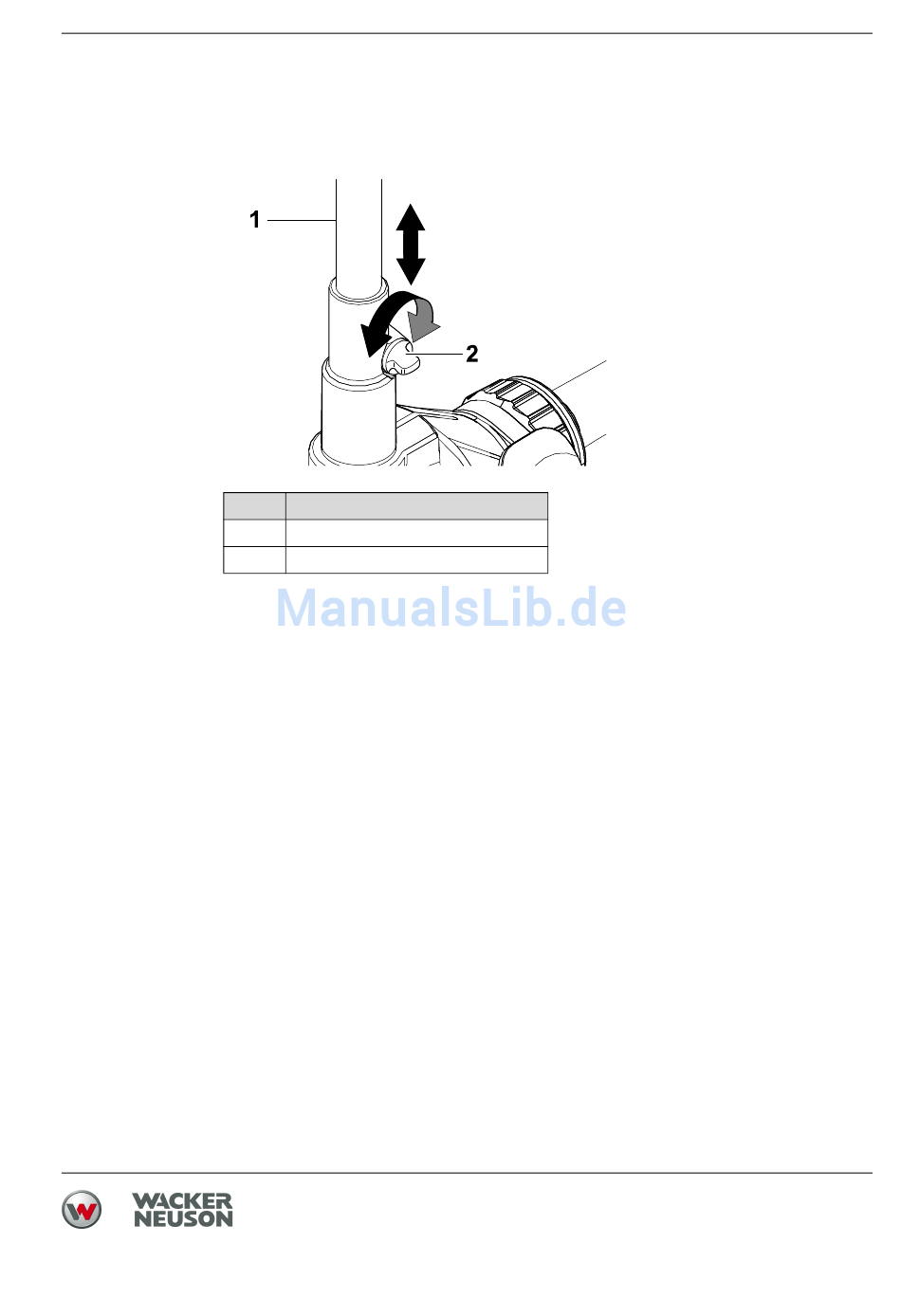

Pos. Bezeichnung
1 Werkzeug
2 Verriegelungsbolzen
Beim Einsetzen eines Meißels darauf achten, dass die Ausfräsung am Werk-
zeug zum Verriegelungsbolzen hin zeigt.
7 Bedienung und Betrieb
37
