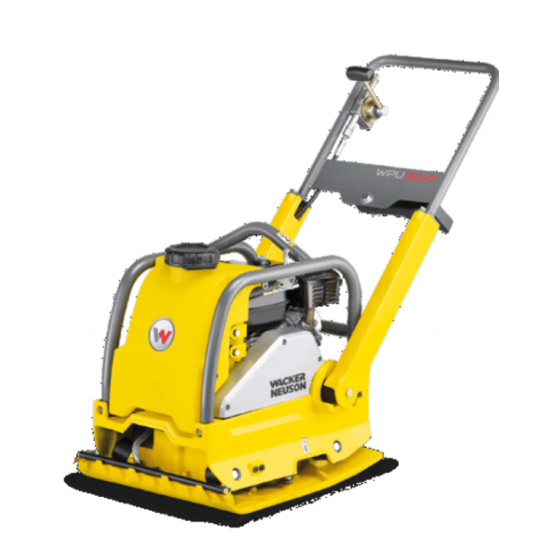

- Seite 1 Betriebsanleitung Vibrationsplatte WPU 1550A WPU 1550AW 0402359de 1010...
- Seite 2 Diese Publikation darf vom Erstkäufer der Maschine fotokopiert werden. Jede andere Art der Reproduktion ist ohne ausdrückliche schriftliche Genehmigung von Wacker Neuson Corporation untersagt. Jede von der Wacker Neuson Corporation nicht genehmigte Art der Reproduktion oder Verteilung stellt einen Verstoß gegen die geltenden Urheberrechte dar. Verletzungen werden strafrechtlich verfolgt.
-
Seite 3: Inhaltsverzeichnis
WPU 1550A/AW Inhaltsverzeichnis Vorwort Sicherheitsvorschriften Vorschriften über Funkenfänger ............5 Betriebssicherheit ................. 6 Sicherheit beim Gebrauch von Verbrennungsmoteren ......7 Service-Sicherheit ................8 Aufkleberstellen ..................9 Warnungs-und Hinweisaufkleber ............10 Technische Daten Motor Daten ..................13 Platte Daten ..................14 Geräusch- und Vibrationsangaben ............. - Seite 4 Inhaltsverzeichnis WPU 1550A/AW Wartung Wartungsplan ..................20 Zündkerze ...................21 Luftfilter ....................22 Ölwechsel ....................23 Einstellung der Motordrehzahl..............24 Vergasereinstellung - Honda ...............25 Reinigung des Absatzbechers .............25 Sprinklersystem..................26 Transportwalze..................27 4.10 Schutzrahmen ..................28 4.11 Reinigung der Platte ................28 4.12 Anheben der Maschine ...............29 4.13 Transport .....................30 4.14...
- Seite 5 Dieses Handbuch oder eine Kopie davon bei der Maschine aufbewahren. Sollten Sie dieses Handbuch verlieren oder ein weiteres Exemplar benötigen, so wenden Sie sich an die Wacker Neuson Corporation. Beim Bau dieser Maschine wurde die Sicherheit seiner Benutzer berücksichtigt; ein unsachgemäßer Betrieb und eine unvorschriftsmäßige Wartung können jedoch Gefahren verursachen.
-
Seite 6: Sicherheitsvorschriften
WPU 1550A/AW Sicherheitsvorschriften Sicherheitsvorschriften Diese Betriebsanleitung enthält Sicherheitsvorschriften Kategorien: GEFAHR, WARNUNG, VORSICHT, HINWEIS und ANMERKUNG. Diese sind zu befolgen, damit die Gefahr von Verletzung, Beschädigung der Ausrüstung oder nichtfachgerechtem Service verringert wird. Dies Sicherheits-Warnsymbol, daß möglicher Verletzungsgefahr warnt. Alle unter diesem Warnsymbol gezeigten Sicherheitsvorschriften müssen befolgt werden, um die Gefahr von... -
Seite 7: Vorschriften Über Funkenfänger
Sicherheitsvorschriften WPU 1550A/AW Vorschriften über Funkenfänger Anmerkung: Gesundheits- Sicherheitsvorschriften sowie bestimme Gesetze für den Erhalt natürlicher Ressourcen auf staatlichem Land verfügen, dass an manchen Orten Funkenfänger an Verbrennungsmotoren, die Kohlenwasserstoffkraftstoff verwenden, zulässig sind. Funkenfänger sind eine Vorrichtung, die eine unbeabsichtigte Funken- oder Flammenentladung aus dem Auspuff des Motors verhindern. -
Seite 8: Betriebssicherheit
WPU 1550A/AW Sicherheitsvorschriften Betriebssicherheit Vertrautheit mit der Maschine und ordnungsgemäße Schulung sind Voraussetzungen für einen sicheren Betrieb. Maschinen, die falsch oder von ungeschultem Personal betrieben werden, können eine Gefahr darstellen. Die Bedienungsanleitungen in diesem Handbuch WARNUNG und im Motorenhandbuch durchlesen, um sich mit der Position und richtigen Verwendung der Bedienelemente vertraut zu machen. -
Seite 9: Sicherheit Beim Gebrauch Von Verbrennungsmoteren
Sicherheitsvorschriften WPU 1550A/AW 1.2.13 Sicherheit beim Gebrauch von Verbrennungsmotoren Verbrennungsmotoren stellen während des Betriebs und beim Auftanken eine besondere Gefahr dar. Stets die Warnhinweise in der Bedienungsanleitung des Motors und die Sicherheitsanleitungen weiter unten lesen und beachten. Andernfalls kann es zu schweren GEFAHR oder gar tödlichen Verletzungen kommen. -
Seite 10: Service-Sicherheit
Auspufftopf könnte diese Substanzen entzünden und ein Feuer verursachen. 1.3.6 Abgenutzte oder beschädigte Bestandteile IMMER durch Ersatzteile, die von Wacker Neuson entwickelt und empfohlen wurden, ersetzen. 1.3.7 An Maschinen mit Benzinmotoren vor Wartungsarbeiten IMMER die Zündkerze herausnehmen, um ein unbeabsichtigtes Starten zu verhindern. -
Seite 11: Aufkleberstellen
Sicherheitsvorschriften WPU 1550A/AW Aufkleberstellen wpmgr007350 wpm_si000462de.fm... -
Seite 12: Warnungs-Und Hinweisaufkleber
WPU 1550A/AW Sicherheitsvorschriften Warnungs-und Hinweisaufkleber Wacker Neuson-Maschinen sind an den erforderlichen Stellen mit internationalen Bildaufklebern versehen. Diese werden nachstehend erläutert: Bild Erklärung WARNUNG! Tragen Sie zum Schutz vor Gehörverlusten beim Betrieb dieser Maschine einen Gehörs- chutz. WARNUNG! Heiße Oberfläche! Garantierter Schallleistungspegel in dB(A). - Seite 13 Sicherheitsvorschriften WPU 1550A/AW Bild Erklärung HINWEIS Hebepunkt. Gashebel: Kaninchen = Vollgas oder Schnell Schildkröte = Langsam oder Leerlauf Unsachgemäße Handhabung kann schwere Motorschäden verursachen. Bei Verwendung des integrierten Fahrwerks immer Motor ausschalten. Bei laufendem Motor ist die Motorschmierung in Transportstellung nicht gewährleistet. Des- weiteren besteht die Gefahr von Ölaustritt aus...
- Seite 14 WPU 1550A/AW Sicherheitsvorschriften Bild Erklärung Aufkleber-Maschinentyp Company logo Ein Typenschild mit Modellnummer, Artikelnummer, Versionsnummer und Seriennummer ist an jedem Gerät angebracht. Die Daten von diesem Schild bitte notieren, damit sie auch bei Verlust oder Beschädigung des Schildes noch vorhanden sind. Bei der Ersatzteilbestellung oder Nachfragen bezüglich Service-Informationen sind immer...
-
Seite 15: Technische Daten
Technische Daten WPU 1550A/AW Technische Daten Motor Daten Motorleistung Zulässige Nettohöchstleistung gemäß SAE J1349. Der tatsächliche Leistungsausgang kann aufgrund spezifischer Betriebskonditionen variieren. WPU 1550AW WPU 1550A 0630034 0630033 Motor Motorhersteller Honda Motormodell GX 160 UT1 SWX2 Höchstnennleistung bei 3,6 @ 3600 rpm Nenndrehzahl Zündkerze... -
Seite 16: Platte Daten
WPU 1550A/AW Technische Daten Platte Daten WPU 1550AW WPU 1550A 0630034 0630033 Platte Betriebsgewicht Wassertankinhalt Erregerdrehzahl 5800 ± 100 1/min Erregerschmierung Öl für automatisches Getriebe Dextron III / Mercon oder Gleichwertiges Abmessungen 1012 x 500 x 586 Geräusch- und Vibrationsangaben... -
Seite 17: Abmessungen
Technische Daten WPU 1550A/AW Abmessungen mm (Zoll) 586( 23.07 ) 1012 ( 39.84) 500 (19.69) wpmgr007349 wpm_td000399de.fm... -
Seite 18: Betrieb
WPU 1550A/AW Betrieb Betrieb Empfohlener Kraftstoff Der Motor benötigt normales bleifreies Benzin. Nur frisches, sauberes Benzin verwenden. Wasser- oder schmutzhaltiges Benzin verursacht Schäden Kraftstoffsystem. kompletten Kraftstoffspezifikationen sind Bedienerhandbuch Motorenherstellers zu entnehmen. Einsatzzweck Diese Platte eignet sich zum Verdichten von losen und körnigen Böden, Kies und Verbundsteinen, ebenso in engen Bereichen an... -
Seite 19: Anlassen
Betrieb WPU 1550A/AW Anlassen S. Zeichnung: wc_gr007337 3.4.1 Benzinhahn zum Öffnen nach rechts schieben (a1). Anmerkung: Bei kaltem Motor Chokehebel schliessen (b1). Bei warmem Motor Choke öffnen (b2). 3.4.2 Motorschalter auf “ON” stellen (e1). 3.4.3 Starterseil ziehen (c). Anmerkung: Wenn der Ölstand zu niedrig ist, springt der Motor nicht an und Öl muß... -
Seite 20: Vorwärts- Und Rückwärtsbewegung
WPU 1550A/AW Betrieb Vorwärts- und Rückwärtsbewegung S. Zeichnung: wpmgr007354 Je nach Position des Regulierhebels verdichtet die Vibrationsplatte in Vorwärtsbewegung (a3), Stelle (a2) oder Rückwärtsbewegung (a1). wpmgr007354 wpm_tx001425de.fm... -
Seite 21: Betrieb
Betrieb WPU 1550A/AW Betrieb Motor unter Vollgas laufen lassen und dabei Platte sich von selbst mit normaler Geschwindigkeit bewegen lassen. Beim Arbeiten an Steigungen kann durch leichtes Vorwärtsdrücken die Bewegung der Platte erleichtert werden, während an Abhängen durch etwas Zurückhalten evtl. Geschwindigkeitserhöhung ausgeglichen werden kann. -
Seite 22: Wartung
WPU 1550A/AW Wartung Wartung Wartungsplan Die folgende Tabelle enthält die grundlegenden Wartungsarbeiten für die Maschine. Zusätzliche Informationen über die Motorwartung sind dem Bedienerhandbuch des Motorenherstellers zu entnehmen. Täglich Nach Alle 2 Jeden Jedes Wochen Monat Jahr oder Betrieb ersten oder... -
Seite 23: Zündkerze
Wartung WPU 1550A/AW Zündkerze S. Zeichnung: wc_gr000028 Zündkerze nach Bedarf reinigen oder ersetzen. Siehe Motoranleitung. Der Ausfpuff wird während des Betriebs sehr heiß und bleibt auch nach dem Abschalten des Motors noch eine Weile heiß. Den heißen Auspuff niemals anfassen. -
Seite 24: Luftfilter
WPU 1550A/AW Wartung Luftfilter S. Zeichnung: wc_gr000025 Dieser Motor ist mit einem Doppelelement-Luftfilter ausgestattet. Häufiges Reinigen des Luftfilters beugt Vergaser-Fehlfunktionen vor. HINWEIS: NIEMALS Motor ohne Luftfilter laufen lassen, da schwerwiegende Motorschäden entstehen. NIEMALS Luftfilter mit Benzin oder anderen Lösungsmitteln niedrigen Brennpunktes reinigen, da dies zu Feuer oder Explosion führen kann. -
Seite 25: Ölwechsel
Wartung WPU 1550A/AW Ölwechsel S. Zeichnung: wc_gr000022 4.4.1 Motoröl bei warmem Motor ablassen. 4.4.2 Zum Ablassen des Öls Verschlußstopfen (a) und Ablaßschraube (b) entfernen. Anmerkung: Aus Umweltschutzgründen soll unter die Maschine ein Behälter Auffangen Flüssigkeit eine wasserundurchlässige Folie zum Schutz des Bodens gelegt werden. -
Seite 26: Einstellung Der Motordrehzahl
WPU 1550A/AW Wartung Adjusting Engine Speed S. Zeichnung: : wc_gr000280 Motordrehzahl bis Vollgas einstellen. Siehe Technische Daten. Einstellen der Leerlauf-Geschwindigkeit: 4.5.1 Gerät auf eine Gummimatte stellen, um Fortbewegung zu verhindern. 4.5.2 Motor anlassen und auf normale Betriebstemperatur erwärmen lassen. 4.5.3 Drossel-Stoppschraube (a) zum Erhöhen der Drehzahl eindrehen,... -
Seite 27: Vergasereinstellung - Honda
Wartung WPU 1550A/AW Vergasereinstellung - Honda S. Zeichnung: wc_gr000032 4.6.1 Motor anlassen und auf normale Betriebstemperatur aufwärmen lassen. 4.6.2 Einstellschraube (a) auf 2 Drehungen herausdrehen. Siehe Anmerkung. 4.6.3 Mit Motor im Leerlauf die Schraube (a) so aus- oder eindrehen, bis die höchste Motordrehzahl erricht wird. -
Seite 28: Sprinklersystem
WPU 1550A/AW Wartung Sprinklersystem S. Zeichnung: wpmgr007138 Der Wassertank kann ohne Zuhilfenahme von Werkzeugen von der Platte entfernt und auf dieser angebracht werden. Die Berieselungsanlage ist mit einem Ventil versehen, das den Wasserfluss intermittierend steuert. Das Ventil öffnet sich durch Vibration. -
Seite 29: Transportwalze
Wartung WPU 1550A/AW Transportwalze S. Zeichnung: wpmgr007356 Die Platte enthält eine Walze zum Transport der Maschine. wpmgr007356 wpm_tx001444de.fm... -
Seite 30: Schutzrahmen
WPU 1550A/AW Wartung 4.10 Schutzrahmen S. Zeichnung: wpmgr007351 Der Rahmen von strapazierfähiger Konstruktion umschließt das Oberteil und sorgt für kompletten Schutz des Motors und des Wasser- tanks. Der Rahmen verfügt über einen zentralen Hebepunkt zum einfachen Auf- und Abladen und zur Platzierung der Platte in enge Bereiche. -
Seite 31: Anheben Der Maschine
Wartung WPU 1550A/AW 4.12 Anheben der Maschine S. Zeichnung: wpmgr007148 Siehe Technische Daten für Maschinengewicht. Ohne Hebevorrichtung: 4.12.1 Motor abschalten. 4.12.2 Mit Hilfe zweiter Person, Hebung vorbereiten. Bevor Transportierung oder Lagern innerhalb von Gebäuden, Motor abkühlen lassen um Verbrennungen und Feuergefahr zu vermeiden. -
Seite 32: Transport
WPU 1550A/AW Wartung 4.13 Transport S. Zeichnung: wpmgr007141 Den Motor vor dem Transport der Maschine bzw. vor dem Abstellen in Innenräumen abkühlen lassen, um Verbrennungen zu vermeiden und eine Brandgefahr auszuschließen. WARNUNG 4.13.1 Den Kraftstoffhahn schließen und den Motor gerade ausrichten, damit kein Öl austritt. -
Seite 33: Lagerung
Wartung WPU 1550A/AW 4.14 Lagerung Falls die Platte länger als 30 Tage gelagert wird: 4.14.1 Losen Schmutz und Steine von Platte entfernen. 4.14.2 Schmutz von Zylinderkopfrippen säubern. 4.14.3 Luftfilter säubern oder ersetzen. 4.14.4 Erregeröl wechseln. 4.14.5 Motoröl wechseln und die in der Motoranleitung aufgeführten Motorlagerungshinweise befolgen. - Seite 35 CE-KONFORMITÄTSERKLÄRUNG WACKER NEUSON MANILA, INC., DASMARIÑAS, CAVITE, PHILIPPINES BEVOLLMÄCHTIGTER VERTRETER FÜR DIE EUROPÄISCHE Axel Häret GEMEINSCHAFT WACKER NEUSON SE Preußenstraße 41 80809 München bescheinigt, daß das Baugerät: Art: Rüttelplatten Maschinenfunktion: Diese Platte eignet sich zum Verdichten von losen und körnigen Böden, Kies und Verbundsteinen, ebenso in engen Bereichen an Gebäuden, Randsteinen und Fundamenten.
