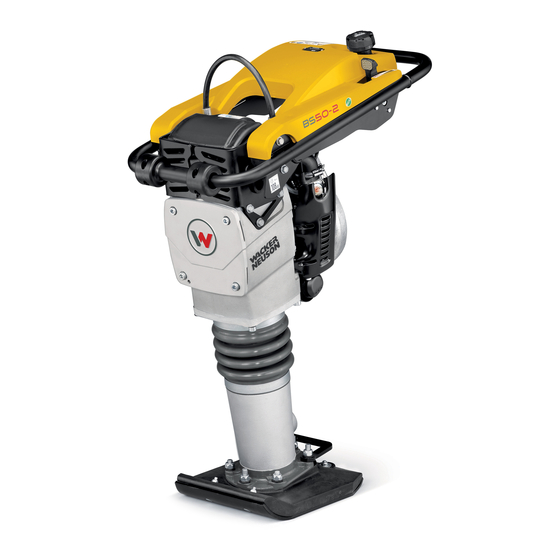

Wacker Neuson BS 50-2 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Wacker Neuson Anleitungen
  4. Elektrowerkzeuge
  5. BS 50-2
  6. Betriebsanleitung
Wacker Neuson BS 50-2 Betriebsanleitung

Wacker Neuson BS 50-2 Betriebsanleitung

Stampfer
Vorschau ausblenden Andere Handbücher für BS 50-2:
Inhaltsverzeichnis

Werbung

Quicklinks

Betriebsanleitung
Stampfer
BS 50-2
0176649de
006
0910

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wacker Neuson BS 50-2

Inhaltszusammenfassung für Wacker Neuson BS 50-2

  • Seite 1 Betriebsanleitung Stampfer BS 50-2 0176649de 0910...
  • Seite 2 Diese Publikation darf vom Erstkäufer der Maschine fotokopiert werden. Jede andere Art der Reproduktion ist ohne ausdrückliche schriftliche Genehmigung von Wacker Neuson Corporation untersagt. Jede von der Wacker Neuson Corporation nicht genehmigte Art der Reproduktion oder Verteilung stellt einen Verstoß gegen die geltenden Urheberrechte dar. Verletzungen werden strafrechtlich verfolgt.
  • Seite 3 Veränderungen vor, wenn diese zur Verbesserung der Leistung oder Sicherheitsstandards der Maschinen dienen. Die in diesem Handbuch enthaltenen Informationen basieren auf Maschinen, die bis zum Zeitpunkt der Drucklegung hergestellt wurden. Die Wacker Neuson Corporation behält sich das Recht auf unangekündigte Änderungen dieser Informationen vor.
  • Seite 4 Gefahr von schweren Verletzungen für den Bediener und andere Personen im Arbeitsbereich Dauerhafte Schäden an der Maschine, die nicht von der Garantie gedeckt wer- Bei Fragen bezüglich zugelassener und nicht zugelassener Komponenten, Zube- hörteile oder Modifizierungen wenden Sie sich bitte an Ihren Wacker Neuson-Hän- dler. wc_tx001354de.fm...

  • Seite 5: Inhaltsverzeichnis

    BS 50-2 Inhaltsverzeichnis Vorwort Sicherheitsvorschriften Sicherheitsangaben in dieser Betriebsanleitung ........7 Beschreibung und Zweckbestimmung der Maschine ......8 Betriebssicherheit ................10 Sicherheit beim Gebrauch von Verbrennungsmotoren ...... 13 Service-Sicherheit ................15 Aufkleber Aufkleberstellen .................. 18 Bedeutungen der Aufkleber ..............19 Heben und Transport Heben und Transport .................
  • Seite 6 Inhaltsverzeichnis BS 50-2 Leerlauf-Geschwindigkeit einstellen ............35 Langfristige Lagerung ................36 Fehlersuche Technische Daten Stampfer ....................39 Geräuschmessungen ................40 Vibrationsmessungen ................40 Dimensions ..................41 wc_bo0176649de_005TOC.fm...

  • Seite 7: Sicherheitsvorschriften

    BS 50-2, BS 50-2i Sicherheitsvorschriften Sicherheitsvorschriften Sicherheitsangaben in dieser Betriebsanleitung Diese Betriebsanleitung enthält Sicherheitsvorschriften Kategorien: GEFAHR, WARNUNG, VORSICHT, HINWEIS und ANMERKUNG. Diese sind zu befolgen, damit die Gefahr von Verletzung, Beschädigung der Ausrüstung oder nichtfachgerechtem Service verringert wird. Dies ist ein Sicherheits-Warnsymbol, das vor möglicher Verletzungsgefahr warnt.

  • Seite 8: Beschreibung Und Zweckbestimmung Der Maschine

    BS 50-2, BS 50-2i Beschreibung und Zweckbestimmung der Maschine Bei dieser Maschine handelt es sich um einen Vibrationsstampfer. Der Vibrationsstampfer von Wacker Neuson besteht aus einem Kraftstoff- oder Dieselmotor, einer Kupplung, einem Kraftstofftank, einem federgeladenen Stampfsystem, einem Stampfeinsatz und einem Handgriff. Der Motor überträgt Leistung über das Stampfsystem und den Stampfeinsatz und erzeugt Schlagkraft zum Verdichten des Bodens.
  • Seite 9 BS 50-2, BS 50-2i Sicherheitsvorschriften • Verletzungen aufgrund falscher Hebetechnik oder Bedienungsmethoden Zum eigenen Schutz und zum Schutz anderer Personen sicherstellen, dass die Sicherheitshinweise in diesem Handbuch vor Inbetriebnahme der Maschine genau gelesen und verstanden wurden. wc_si000407de.fm...

  • Seite 10: Betriebssicherheit

    Bedienungsanleitungen lesen und verstehen. • Mit der Position und der richtigen Bedienung der Steuerungen und Sicherheitsvorrichtungen vertraut machen. • Falls zusätzliche Schulung erforderlich ist, Wacker Neuson Corporation verständigen. Während des Betriebs dieser Maschine: • Diese Maschine nicht von unzureichend geschulten Personen bedienen lassen.
  • Seite 11 BS 50-2, BS 50-2i Sicherheitsvorschriften 1.3.3 Den Motor oder Auspufftopf bei laufendem Motor nzw. kurz nach dessen Abschalten nicht berühren. Diese Bereiche werden heiß und können Verbrennungen verursachen. 1.3.4 Die Maschine nicht mit unzulässigen Zubehör- oder Zusatzteilen betreiben. 1.3.5 Die Maschine NIEMALS unbeaufsichtigt laufen lassen.
  • Seite 12 Sicherheitsvorschriften BS 50-2, BS 50-2i 1.3.20 Die Maschine dann betreiben, wenn alle Sicherheitsvorrichtungen und Schutzbleche angebracht sind und funktionieren. Die Sicherheitsvorrichtungen NICHT modifizieren oder außer Kraft setzen. Die Maschine NICHT betreiben, wenn irgendeine Sicherheitsvorrichtung oder ein Schutzblech fehlt oder nicht funktioniert.

  • Seite 13: Sicherheit Beim Gebrauch Von Verbrennungsmotoren

    BS 50-2, BS 50-2i Sicherheitsvorschriften Sicherheit beim Gebrauch von Verbrennungsmotoren WARNUNG Verbrennungsmotoren stellen während des Betriebs und beim Auftanken eine besondere Gefahr dar. Nichtbeachtung der Warnhinweise und Sicherheitsrichtlin- ien kann zu schweren oder tödlichen Verletzungen führen. Stets die Warnhinweise in der Bedienungsanleitung des Motors und die Sicher- heitsanleitungen weiter unten lesen und beachten.
  • Seite 14 Sicherheitsvorschriften BS 50-2, BS 50-2i • Nach dem Auftanken den Kraftstofftankdeckel wieder anbringen. • Nicht rauchen. • Keine heißen oder laufenden Motoren auftanken. • Den Motor nicht in der Nähe von Funken oder offenen Flammen auftanken. • Die Maschine nicht auftanken, während sie sich auf kunststoffbeschichteten Auflageflächen von Pritschenwagen...

  • Seite 15: Service-Sicherheit

    Sicherheitsvorrichtungen vertraut machen. • Nur geschultes Personal darf die Fehlersuche und -behebung an der Maschine ausführen. • Falls zusätzliche Schulung erforderlich ist, die Wacker Neuson Corporation verständigen. Bei Wartungs- oder Instandhaltungsarbeiten an der Maschine: • Diese Maschine nicht von unzureichend geschulten Personen warten oder instand halten lassen.
  • Seite 16 1.5.11 IMMER Motorkühlrippen von Verschmutzungen reinigen. 1.5.12 Wenn Ersatzteile für diese Maschien benötigt werden, nur Teile von Wacker Neuson verwenden bzw. Teile, die dem Original in Bezug auf Abmessungen, Typ, Stärke und Material genau entsprechen. 1.5.13 An Maschinen mit Benzinmotoren vor Wartungsarbeiten IMMER die Zündkerze herausnehmen, um ein unbeabsichtigtes Starten zu...
  • Seite 17 BS 50-2, BS 50-2i Sicherheitsvorschriften Notizen: wc_si000407de.fm...

  • Seite 18: Aufkleber

    Aufkleber BS 50-2 Aufkleber Aufkleberstellen wc_si000408de.fm...

  • Seite 19: Bedeutungen Der Aufkleber

    BS 50-2 Aufkleber Bedeutungen der Aufkleber Den Motor wie folgt starten: 1. Den Gashebel auf LEERLAUF stellen. 2. Den Luftreinigungskolben zehnmal drücken. 3. Choke schließen. 4. Das Starterseil ziehen, bis der Motor startet. 5. Den Gashebel auf SCHNELL stellen. Zum Stoppen der Maschine: 1.
  • Seite 20 Aufkleber BS 50-2 Warnung! Die Federn sind gespannt. Die Abdeckung langsam loslassen, damit die Feder nicht herausspringt. Das Reparaturhandbuch enthält Anleitungen zum Auseinanderbauen. Den Hebel nach vorne bewegen, um die Maschine anzuhalten. Den Hebel zurückziehen, um die Maschine zu bewegen.
  • Seite 21 BS 50-2 Aufkleber Garantierter Schallleistungspegel in dB(A). Das Luftansaugsystem ist mit einem Wartungsanzeiger versehen. Das Hauptpapierfiltereinsatz muß ersetzt werden, wenn der gelbe Anzeiger in der Nähe von oder innerhalb der roten Linie erscheint. Ein Typenschild mit Modellnummer, Artikelnummer, Versionsnummer und Seriennummer ist an jedem Gerät angebracht.
  • Seite 22 Für den Stampfermotor ist ein Zweitakt Kraftstoff/Ölge- misch erforderlich (50:1). Bei Standard-Zweitaktöl ein Verhältnis von 50:1 ver- wenden. Bei Wacker Neuson Zweitaktöl oder einem anderen Öl von NMMA TC-W3-Spezifikation kann ein Verhältnis von 50:1 bis 100:1 verwendet werden. Dieser eingegossene Aufkleber enthält wichtige Sicherheits- und Betriebshinweise.

  • Seite 23: Bs 50-2 Heben Und Transport

    BS 50-2 Heben und Transport Heben und Transport Heben und Transport S. Zeichnung: wc_gr007405 3.1.1 Beim Transport immer den Motor abstellen und Kraftstoffhahn schließen. 3.1.2 Zum Transport des Vibrationsstampfers nur geeignete Hebezeuge mit genügender Mindesttraglast verwenden. Siehe Typenschild für Gewicht des Geräts.

  • Seite 24: Betrieb

    Für den Stampfermotor ist ein Zweitakt Kraftstoff/Ölgemisch erforderlich. Bei Standard-Zweitaktöl ein Verhältnis von 50:1 verwenden. Bei Wacker Neuson Zweitaktöl oder einem anderen Öl von NMMA TC- W3-Spezifikation kann ein Verhältnis von 50:1 bis 100:1 verwendet werden. Bleifreies Normalbenzin und Zweitakt/Aussenbord-Motoröl in einem gesonderten Behälter vor dem Einfüllen in den Tank mischen...

  • Seite 25: Position Des Bedieners

    BS 50-2 Betrieb Position des Bedieners Die Richtlinien beachten, um optimale Steuerung und Leistung bei minimaler Hand-/Armvibration zu erzielen. • Den Handgriff wie gezeigt ergreifen. Die Hand-/Armvibration (HAV) wurde für die gezeigte Hand-Positionierung optimi- ert. Die gemeldeten HAV-Pegel werden gemäß EN1033 und ISO 5349 an Position gemessen.

  • Seite 26: Betrieb

    Betrieb BS 50-2 Vor dem Starten 4.4.1 Sicherheitshinweise lesen. 4.4.2 Korrektes Kraftstoffgemisch in den Tank einfüllen. 4.4.3 Stampfer soll auf lockere Böden oder Kiesmaterial gestellt werden. Stampfer NICHT auf harten Flächen wie Asphalt oder Beton anlassen. Anlassen S. Zeichnung: wc_gr007362 4.5.1...

  • Seite 27: Anhalten

    BS 50-2 Betrieb Anhalten S. Zeichnung: wc_gr007362 4.6.1 Gashebel auf Leerlaufposition stellen (c2). 4.6.2 Zum Abstellen des Motors Gashebel über Arretierung drücken und in Stop-Stellung (c1) bringen. Der Motor schaltet ab und der Kraftstoffhahn schliesst sich. Notausschaltverfahren Verfahren Bei einem Ausfall oder Unfall der Maschine während des Betriebs ist das folgende Verfahren anzuwenden: 4.7.1...
  • Seite 28 Betrieb BS 50-2 Notizen: wc_tx000922de.fm...

  • Seite 29: Wartung

    BS 50-2 Wartung Wartung Periodischer Wartungsplan Die folgende Tabelle enthält die grundlegenden Wartungsarbeiten für die Maschine. Die mit einem Häkchen markierten Aufgaben können vom Bediener ausgeführt werden. Die mit einem Kästchen markierten Aufgaben bedürfen besonderer Schulung und Spezialgeräte. Nach Jede...

  • Seite 30: Luftfilter Instandhaltung

    Wartung BS 50-2 Luftfilter Instandhaltung S. Zeichnung: wc_gr001168 NIEMALS den Luftfilter mit Benzin oder anderen Lösungsmitteln mit niedrigem Brennpunkt reinigen. Feuer- und Explosionsgefahr. WARNUNG HINWEIS: NIEMALS Motor ohne Hauptpapierfiltereinsatz (b) laufen lassen. Führt zu schnellem Motorverschleiß. Wartungsanzeiger Das Luftansaugsystem ist mit einem Wartungsanzeiger (h) versehen.
  • Seite 31 BS 50-2 Wartung wc_gr001168 wc_tx000927de.fm...

  • Seite 32: Öl Des Stampfers Prüfen Und Wechseln

    Wartung BS 50-2 Öl des Stampfers prüfen und wechseln Hintergrund Schmieröl wird durch die Bewegung des Vibrationsstampfers im System verteilt. Während des Betriebs der Maschine gelangt das Öl durch die Bohrlöcher im Kolben von unten im Vibrationsstampfer in das Kurbelgehäuse. Der Ölstand im Stampfsystem muss beibehalten werden, um einen wirkungsvollen Stampfbetrieb zu gewährleisten.
  • Seite 33 BS 50-2 Wartung 5.3.4 Das Sichtglas entfernen. Das Gewinde am Sichtglas reinigen und mit Teflonband umwickeln. 5.3.5 Öl durch die Öffnung am Sichtglas im Gehäuse auffüllen. 5.3.6 Die Maschine aufrichten, um den Ölstand zu prüfen. Genüg Öl auffüllen, dass das Sichtglas der aufrecht stehenden Maschine einen Ölstand von halb bis dreiviertel voll anzeigt.

  • Seite 34: Stampfeinsatz-Kleinmaterial

    Wartung BS 50-2 Stampfeinsatz-Kleinmaterial S. Zeichnung: wc_gr005385 An neuen Geräten oder nach Ersetzen des Stampf-einsatzes, Befestigungsmuttern (a) nach den ersten 5 Betriebsstunden untersuchen und anziehen. Danach jede Woche wieder prüfen. Angegebene Drehmomentwerte befolgen. Gusseiserner Stampfeinsatz Kunststoff-Stampfeinsatz wc_gr005385 Drehmoment Ft.lbs. 78.7...

  • Seite 35: Leerlauf-Geschwindigkeit Einstellen

    BS 50-2 Wartung Leerlauf-Geschwindigkeit einstellen S. Zeichnung: wc_gr007402 Die richtige Leerlauf- und Betriebsgeschwindigkeit der Maschine ist dem Abschnitt Technische Daten zu entnehmen. Für eine optimale Genauigkeit bei der Leerlaufeinstellung einen Tachometer verwenden. 5.5.1 Den Schutz (c) entfernen. 5.5.2 Den Motor anlassen und auf Betriebstemperatur aufwärmen lassen.

  • Seite 36: Langfristige Lagerung

    Wartung BS 50-2 Langfristige Lagerung Einführung Eine längere Einlagerung von Geräten setzt vorbeugende Wartungsmaßnahmen voraus. Diese Maßnahmen tragen zur Erhaltung der Maschinenbestandteile bei und stellen sicher, dass die Maschine zum zukünftigen Einsatz bereit ist. Auch wenn nicht alle dieser Maßnahmen auf diese Maschine zutreffen, so sind die grundlegenden Verfahren doch immer dieselben.
  • Seite 37 BS 50-2 Wartung • Für Dieselmotoren ein Stabilisierungsmittel mit einem Biozid verwenden, um das Wachstum von Bakterien und Pilzen einzuschränken oder zu verhindern. • Die richtige, d. h. vom Hersteller empfohlene, Menge Stabilisierungsmittel hinzufügen. Maschine lagern Die restlichen Maßnahmen zum Lagern der Maschine ausführen.

  • Seite 38: Fehlersuche

    Fehlersuche BS 50-2 Fehlersuche Problem / Symptom Grund / Beseitigung Motor springt nicht an, oder • Kein Kraftstoff im Tank. stirbt ab. • Motorölstand prüfen. • Verschmutzte Zündkerze. • Kraftstoffhahn geschlossen. • Motorschalter auf "OFF" (Aus) drehen. Motor beschleunigt nicht, •...

  • Seite 39: Technische Daten

    Zylinderkopfes (kalt) Luftfilter Dreistufig mit Zyklonvorfilter Motorschmierung Bei Standard-Zweitaktöl ein Verhältnis Ölsorte von 50:1 verwenden. Bei Wacker Neuson Zweitaktöl oder einem anderen Öl von NMMA TC-W3- Spezifikation kann ein Verhältnis von 50:1 bis 100:1 verwendet werden. Kraftstofftankinhalt liter Kraftstoffverbrauch liter/hr...

  • Seite 40: Geräuschmessungen

    Technische Daten BS 50-2 Geräuschmessungen Produkte werden gemäß 11204 Schalldruckniveau getestet. Das Schalldruckniveau wird gemäß der Europäischen Richtline 2000/14/EC - Geräuschemission an die Umgebung durch Geräte, die zur Verwendung im Freien vorgesehen sind, getestet. • den Schalldruckpegel am Bedienerplatz (L ) = 92 dB(A).

  • Seite 41: Dimensions

    BS 50-2 Technische Daten Dimensions mm (in.) wc_gr007411 Artikel- Maschine Nummer mm (in.) mm (in.) 250 (9.84) 337 (13.25) BS 50-2 0009384 0009410 280 (11.03) 337 (13.25) 0009411 250 (9.84) 337 (13.25) 0009413 280 (11.03) 344 (13.55) 0620025 165 (6.50) 337 (13.25)
  • Seite 43 CE-KONFORMITÄTSERKLÄRUNG WACKER NEUSON CORPORATION, N92W15000 ANTHONY AVENUE, MENOMONEE FALLS, WISCONSIN USA BEVOLLMÄCHTIGTER VERTRETER FÜR DIE EUROPÄISCHE Axel Häret GEMEINSCHAFT WACKER NEUSON SE Preußenstraße 41 80809 München bescheinigt, daß das Baugerät: Art: Stampfer Maschinenfunktion: Diese Maschine ist zum Verdichten von bindigen, gemischten und körnigen Böden in räumlich beengten Verhältnissen vorgesehen.
  • Seite 44 Fax: +49 - (0)89-3 54 02-390 Wacker Neuson Corporation · N92W15000 Anthony Ave. · Menomonee Falls, WI 53051 · Tel. : (262) 255-0500 · Fax: (262) 255-0550 ·Tel. : (800) 770-0957 Wacker Neuson Limited - Room 1701–03 & 1717–20, 17/F. Tower 1, Grand Century Place, 193 Prince Edward Road West, Mongkok, Kowloon, Hongkong.
