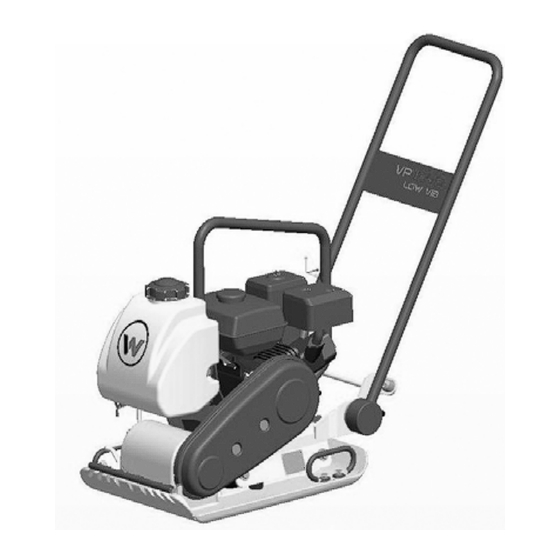

- Seite 1 Betriebsanleitung Vibrationsplatte VP 1340A VP 1340AW VP 1550A VP 1550AW 0154569de 0110...
- Seite 2 Diese Publikation darf vom Erstkäufer der Maschine fotokopiert werden. Jede andere Art der Reproduktion ist ohne ausdrückliche schriftliche Genehmigung von Wacker Neuson Corporation untersagt. Jede von der Wacker Neuson Corporation nicht genehmigte Art der Reproduktion oder Verteilung stellt einen Verstoß gegen die geltenden Urheberrechte dar. Verletzungen werden strafrechtlich verfolgt.
-
Seite 3: Inhaltsverzeichnis
VP 1340A/VP 1550A Inhaltsverzeichnis Vorwort Sicherheitsvorschriften Vorschriften über Funkenfänger ............5 Betriebssicherheit ................. 6 Sicherheit beim Gebrauch von Verbrennungsmotoren ...... 7 Service-Sicherheit ................8 Aufkleberstellen ..................9 Warnungs-und Hinweisaufkleber ............10 Technische Daten Motor Daten ..................13 Maschine Daten ................. 14 Geräusch- und Vibrationsangaben ............. - Seite 4 Inhaltsverzeichnis VP 1340A/VP 1550A Wartung Wartungsplan ..................19 Zündkerze ...................20 Luftfilter ....................21 Ölwechsel ....................22 Einstellung der Motordrehzahl .............22 Vergasereinstellung ................23 Reinigung des Absatzbechers .............23 Antriebsriemen ..................24 Schmierung des Erregers ..............25 4.10 Reinigung der Platte ................25 4.11 Anheben der Maschine ...............26 4.12 Transport .....................27...
- Seite 5 Dieses Handbuch oder eine Kopie davon bei der Maschine aufbewahren. Sollten Sie dieses Handbuch verlieren oder ein weiteres Exemplar benötigen, so wenden Sie sich an die Wacker Neuson Corporation. Beim Bau dieser Maschine wurde die Sicherheit seiner Benutzer berücksichtigt; ein unsachgemäßer Betrieb und eine unvorschriftsmäßige Wartung können jedoch Gefahren verursachen.
-
Seite 6: Sicherheitsvorschriften
Sicherheitsvorschriften VP 1340A/VP 1550A Sicherheitsvorschriften Diese Betriebsanleitung enthält Sicherheitsvorschriften Kategorien: GEFAHR, WARNUNG, VORSICHT, HINWEIS und ANMERKUNG. Diese sind zu befolgen, damit die Gefahr von Verletzung, Beschädigung der Ausrüstung oder nichtfachgerechtem Service verringert wird. Dies Sicherheits-Warnsymbol, daß möglicher Verletzungsgefahr warnt. Alle unter diesem Warnsymbol gezeigten Sicherheitsvorschriften müssen befolgt werden, um die Gefahr von... -
Seite 7: Vorschriften Über Funkenfänger
VP 1340A/VP 1550A Sicherheitsvorschriften Vorschriften über Funkenfänger Anmerkung: Gesundheits- Sicherheitsvorschriften sowie bestimme Gesetze für den Erhalt natürlicher Ressourcen auf staatlichem Land verfügen, dass an manchen Orten Funkenfänger an Verbrennungsmotoren, die Kohlenwasserstoffkraftstoff verwenden, zulässig sind. Funkenfänger sind eine Vorrichtung, die eine unbeabsichtigte Funken- oder Flammenentladung aus dem Auspuff des Motors verhindern. -
Seite 8: Betriebssicherheit
Sicherheitsvorschriften VP 1340A/VP 1550A Betriebssicherheit Vertrautheit mit der Maschine und ordnungsgemäße Schulung sind Voraussetzungen für einen sicheren Betrieb. Maschinen, die falsch oder von ungeschultem Personal betrieben werden, können eine Gefahr darstellen. Die Bedienungsanleitungen in diesem Handbuch WARNUNG und im Motorenhandbuch durchlesen, um sich mit der Position und richtigen Verwendung der Bedienelemente vertraut zu machen. -
Seite 9: Sicherheit Beim Gebrauch Von Verbrennungsmotoren
VP 1340A/VP 1550A Sicherheitsvorschriften Sicherheit beim Gebrauch von Verbrennungsmotoren Verbrennungsmotoren stellen während des Betriebs und beim Auftanken eine besondere Gefahr dar. Stets die Warnhinweise in der Bedienungsanleitung des Motors und die Sicherheitsanleitungen weiter unten lesen und beachten. Andernfalls kann es zu schweren GEFAHR oder gar tödlichen Verletzungen kommen. -
Seite 10: Service-Sicherheit
Auspufftopf könnte diese Substanzen entzünden und ein Feuer verursachen. 1.4.6 Abgenutzte oder beschädigte Bestandteile IMMER durch Ersatzteile, die von Wacker Neuson entwickelt und empfohlen wurden, ersetzen. 1.4.7 An Maschinen mit Benzinmotoren vor Wartungsarbeiten IMMER die Zündkerze herausnehmen, um ein unbeabsichtigtes Starten zu verhindern. -
Seite 11: Aufkleberstellen
VP 1340A/VP 1550A Sicherheitsvorschriften Aufkleberstellen wpmgr005939 wpm_si000305de.fm... -
Seite 12: Warnungs-Und Hinweisaufkleber
Sicherheitsvorschriften VP 1340A/VP 1550A Warnungs-und Hinweisaufkleber Wacker Neuson-Maschinen sind an den erforderlichen Stellen mit internationalen Bildaufklebern versehen. Diese werden nachstehend erläutert: Bild Erklärung WARNUNG! Beim Betrieb dieser Maschine immer einen Lärm- und Augenschutz tragen. WARNUNG! Heiße Oberfläche! Garantierter Schallleistungspegel in dB(A). - Seite 13 VP 1340A/VP 1550A Sicherheitsvorschriften Bild Erklärung VORSICHT Hebepunkt. Gashebel: Schildkröte = Langsam oder Leerlauf Kaninchen = Vollgas oder Schnell GEFAHR! Motoren geben Kohlenmonoxyd ab; die Maschine nur in einem gut ventilierten Bereich betreiben. Die Betriebsanleitung durchlesen. In Maschinennähe sind keine Funken, Flam- men oder brennenden Gegenstände zugelas-...
- Seite 14 Sicherheitsvorschriften VP 1340A/VP 1550A Bild Erklärung Ein Typenschild mit Modellnummer, Artikelnummer, Versionsnummer und Seriennummer ist an jedem Gerät angebracht. Die Daten von diesem Schild bitte notieren, damit sie auch bei Verlust oder Beschädigung des Schildes noch vorhanden sind. Bei der Ersatzteilbestellung oder Nachfragen bezüglich Service-Informationen sind immer...
-
Seite 15: Technische Daten
VP 1340A/VP 1550A Technische Daten Technische Daten Motor Daten Motorleistung Zulässige Nettohöchstleistung gemäß SAE J1349. Der tatsächliche Leistungsausgang kann aufgrund spezifischer Betriebskonditionen variieren. VP 1340A/AW VP 1550A/AW 0009031 0009027 0009032 0009028 Motor Motorhersteller Honda Motormodell GX 160 UT1 SWX2 Höchstnennleistung bei... -
Seite 16: Maschine Daten
Technische Daten VP 1340A/VP 1550A Maschine Daten VP 1340A/AW VP 1550A/AW 0009031 0009027 0009032 0009028 Platte Betriebsgewicht VP 1340A: 74 VP 1550A: 83 VP 1340AW: 76 VP 1550AW: 86 Wassertankinhalt Erregerdrehzahl 5800 ± 100 1/min Erregerschmierung Öl für automatisches Getriebe... -
Seite 17: Abmessungen
VP 1340A/VP 1550A Technische Daten Abmessungen mm (Zoll) 911 (36) 400 (16) 588 (23) wpmgr005966 wpm_td000314de.fm... -
Seite 18: Betrieb
Betrieb VP 1340A/VP 1550A Betrieb Empfohlener Kraftstoff Der Motor benötigt normales bleifreies Benzin. Nur frisches, sauberes Benzin verwenden. Wasser- oder schmutzhaltiges Benzin verursacht Schäden Kraftstoffsystem. kompletten Kraftstoffspezifikationen sind Bedienerhandbuch Motorenherstellers zu entnehmen. Anwendung Diese Platte eignet sich zum Verdichten von losen und körnigen Böden, Kies und Verbundsteinen, ebenso in engen Bereichen an... -
Seite 19: Anlassen
VP 1340A/VP 1550A Betrieb Anlassen S. Zeichnung: wc_gr000014 3.4.1 Benzinhahn zum Öffnen nach rechts schieben (a1). Anmerkung: Bei kaltem Motor Chokehebel schliessen (b1). Bei warmem Motor Choke öffnen (b2). 3.4.2 Motorschalter auf “ON” stellen (e1). 3.4.3 Gashebel etwas nach links öffnen (d1). -
Seite 20: Betrieb
Betrieb VP 1340A/VP 1550A Betrieb Motor unter Vollgas laufen lassen und dabei Platte sich von selbst mit normaler Geschwindigkeit bewegen lassen. Beim Arbeiten an Steigungen kann durch leichtes Vorwärtsdrücken die Bewegung der Platte erleichtert werden, während an Abhängen durch etwas Zurückhalten evtl. -
Seite 21: Wartung
VP 1340A/VP 1550A Wartung Wartung Wartungsplan Die folgende Tabelle enthält die grundlegenden Wartungsarbeiten für die Maschine. Zusätzliche Informationen über die Motorwartung sind dem Bedienerhandbuch des Motorenherstellers zu entnehmen. Täglich Nach Alle 2 Jeden Jedes Wochen Monat Jahr oder Betrieb ersten... -
Seite 22: Zündkerze
Wartung VP 1340A/VP 1550A Zündkerze S. Zeichnung: wc_gr000028 Zündkerze nach Bedarf reinigen oder ersetzen. Siehe Motoranleitung. Der Ausfpuff wird während des Betriebs sehr heiß und bleibt auch nach dem Abschalten des Motors noch eine Weile heiß. Den heißen Auspuff niemals anfassen. -
Seite 23: Luftfilter
VP 1340A/VP 1550A Wartung Luftfilter S. Zeichnung: wc_gr000025 Dieser Motor ist mit einem Doppelelement-Luftfilter ausgestattet. Häufiges Reinigen des Luftfilters beugt Vergaser-Fehlfunktionen vor. HINWEIS: NIEMALS Motor ohne Luftfilter laufen lassen, da schwerwiegende Motorschäden entstehen. NIEMALS Luftfilter mit Benzin oder anderen Lösungsmitteln niedrigen Brennpunktes reinigen, da dies zu Feuer oder Explosion führen kann. -
Seite 24: Ölwechsel
Wartung VP 1340A/VP 1550A Ölwechsel S. Zeichnung: wc_gr000022 4.4.1 Motoröl bei warmem Motor ablassen. 4.4.2 Zum Ablassen des Öls Verschlußstopfen (a) und Ablaßschraube (b) entfernen. Anmerkung: Aus Umweltschutzgründen soll unter die Maschine ein Behälter Auffangen Flüssigkeit eine wasserundurchlässige Folie zum Schutz des Bodens gelegt werden. -
Seite 25: Vergasereinstellung
VP 1340A/VP 1550A Wartung HINWEIS: Betrieb der Platte mit höheren als in den Technischen Daten empfohlenen Drehzahlen kann Platten- Motorbeschädigung führen. Vergasereinstellung S. Zeichnung: wc_gr000032 4.6.1 Motor anlassen und auf normale Betriebstemperatur aufwärmen lassen. 4.6.2 Einstellschraube (a) auf 2 Drehungen herausdrehen. Siehe Anmerkung. -
Seite 26: Antriebsriemen
Wartung VP 1340A/VP 1550A Antriebsriemen S. Zeichnung: wpmgr005992 Bei neuen Maschinen oder nach der Installation eines neuen Riemens muss die Riemenspannung nach den ersten fünf Betriebsstunden nachgeprüft werden. Danach den Riemen alle 50 Stunden überprüfen und einstellen. Einstellen des Riemens: 4.8.1... -
Seite 27: Schmierung Des Erregers
VP 1340A/VP 1550A Wartung Schmierung des Erregers S. Zeichnung: wpmgr006018 Die Lager in der Erregerbaugruppe sind spritzgeschmiert und drehen sich mit hoher Geschwindigkeit. Es ist wichtig, den richtigen Ölstand im Erreger aufrecht zu erhalten und das Öl regelmäßig zu wechseln. -
Seite 28: Anheben Der Maschine
Wartung VP 1340A/VP 1550A 4.11 Anheben der Maschine S. Zeichnung: wpmgr006022 Siehe Technische Daten für Maschinengewicht. Ohne Hebevorrichtung: 4.11.1 Motor abschalten. 4.11.2 Mit Hilfe zweiter Person, Hebung vorbereiten. Bevor Transportierung oder Lagern innerhalb von Gebäuden, Motor abkühlen lassen um Verbrennungen und Feuergefahr zu vermeiden. -
Seite 29: Transport
VP 1340A/VP 1550A Wartung 4.12 Transport S. Zeichnung: wpmgr006042 Den Motor vor dem Transport der Maschine bzw. vor dem Abstellen in Innenräumen abkühlen lassen, um Verbrennungen zu vermeiden und eine Brandgefahr auszuschließen. WARNUNG 4.12.1 Den Kraftstoffhahn schließen und den Motor gerade ausrichten, damit kein Öl austritt. -
Seite 30: Fehlersuche
Wartung VP 1340A/VP 1550A 4.14 Fehlersuche Problem / Symptom Ursache / Abhilfe Platte erreicht nicht die Höch- • Gasregulierhebel ganz öffnen. stgeschwindigkeit; schlechte • Gasbetätigung nicht genau eingestellt. Verdichtung • Boden ist zu nass. Platte bleibt hängen. Trocken- zeit erlauben. - Seite 31 Typ / Modell: VP 1340A, VP 1340AW, VP 1550A, VP 1550AW Artikelnummer: 0009031, 0009032, 0009027, 0009028 Absolute installierte Leistung: VP 1340A, VP 1340AW, VP 1550A, VP 1550AW 3,6kW In Übereinstimmung mit Richtlinie 2000/14/EG bewertet worden ist: Konformitätsbewertungsverfahren Bei folgender einbezogener Gemessener Schallleistungspegel Garantierter Schallleistungspegel Prüfstelle...
