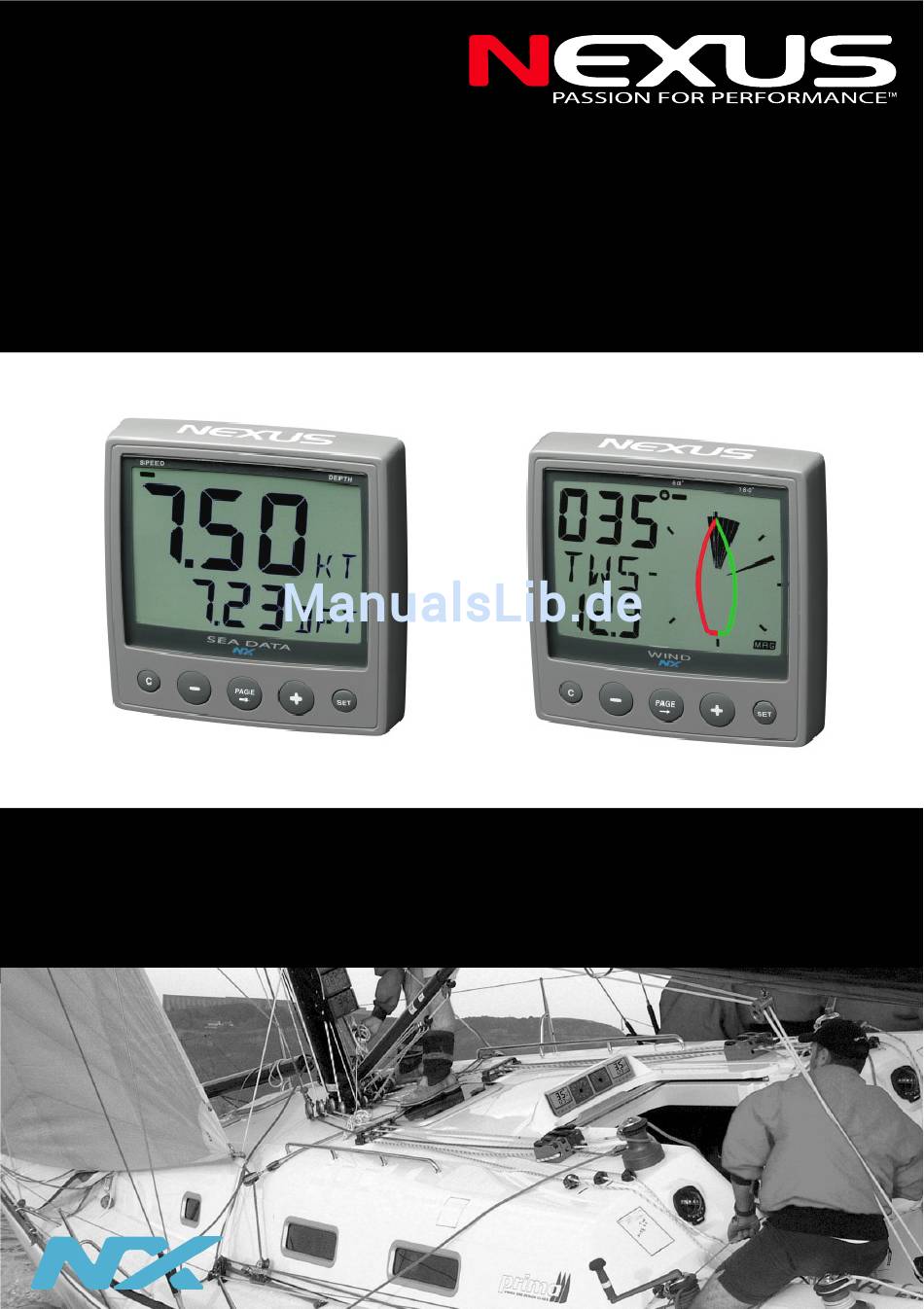

- Seite 1 NX Sea Data NX Wind - Instrumente - Bedienungsanleitung Deutsch www.busse-yachtshop.de | info@busse-yachtshop.de...
- Seite 2 Sonnenlicht. Die Anzeige und die fünf Tasten sind beleuchtet. Es stehen drei Beleuchtungsstufen zur Verfügung. Auf alle Nexus Komponenten gewähren wir eine Garantie von zwei Jahren. Viel Spaß und immer eine Handbreit Wasser unter dem Kiel! Hinweis: Wir haben sehr viel Mühe darauf verwandt, diese Anleitung vollständig und leicht verständlich zu gestalten.
-
Seite 3: Inhaltsverzeichnis
Kopieren und Speichern einer Unter-Funktion ..........10 Anzeige nach dem Einschalten ..............10 Löschen von verschobenen oder kopierten Unter-Funktionen.......10 Funktionen WIND....................11 Unter-Funktionen....................12 Zusatzfunktionen im Nexus Netzwerk ............13 Geräteeinstellungen ..................14 Geräteeinstellungen SEA DATA Instrument..........14 Geräteeinstellungen WIND Instrument ............16 C10 [rET] ......................16 Wartung und Fehlersuche ................17 10.1... -
Seite 4: Die Benutzung Der Tasten
NX INSTRUMENTE Deutsch Die Benutzung der Tasten ANZEIGE- HAUPT- BEREICH FUNKTION UNTER- FUNKTION CLEAR MINUS PLUS PAGE ANZEIGE- HAUPT- BEREICH FUNKTION UNTER- FUNKTION CLEAR MINUS PLUS PAGE www.busse-yachtshop.de | info@busse-yachtshop.de... - Seite 5 Drücken Sie PLUS zur Wahl der Beleuchtungsstufe [LOW], [MID], [MAX] oder [OFF]. Drücken Sie SET zum Speichern. Die ausgewählte Beleuchtungsstufe gilt für alle angeschlossenen Anzeigegeräte des Nexus Netzwerkes. Es ist nicht möglich, einzelne Geräte individuell zu beleuchten. www.busse-yachtshop.de | info@busse-yachtshop.de...
-
Seite 6: Funktionen Sea Data Instrument
NX INSTRUMENTE Deutsch Funktionen SEA DATA Instrument Die Funktionen des Sea Data Instruments sind in zwei Anzeigebereiche aufgeteilt: SPEED und DEPTH. Die Auswahl des Anzeigebereiches wird durch den LCD-Strich am oberen Rand der Anzeige angezeigt. In jedem Anzeigebereich können gleichzeitig zwei Funktionen angezeigt werden: 1. -
Seite 7: Maximum Speed [Max] / Maximale Geschwindigkeit
Deutsch NX INSTRUMENTE Die verbleibende Zeit wird in Minuten und Sekunden angezeigt. Während der letzten 10 Sekunden ertönt jede Sekunde ein Ton. 3.2.4 TIMER / Stoppuhr Vergangene Zeit in Stunden/Minuten/Sekunden seit dem Einschalten oder von Null der Startuhr. Drücken Sie CLEAR, um den Wert auf Null zu stellen. 3.2.5 AVERAGE SPEED [AVS] / Durchschnittsgeschwindigkeit Durchschnittsgeschwindigkeit seit dem Einschalten oder der... -
Seite 8: Anzeigebereich Depth Sea Data Instrument
Drücken Sie PLUS zur Wahl der Beleuchtungsstufe [LOW], [MID], [MAX] oder [OFF]. Drücken Sie SET zum Speichern. Die ausgewählte Beleuchtungsstufe gilt für alle angeschlossenen Anzeigegeräte des Nexus Netzwerkes. Es ist nicht möglich, einzelne Geräte individuell zu beleuchten. www.busse-yachtshop.de | info@busse-yachtshop.de... - Seite 9 Deutsch NX INSTRUMENTE 4.2.2 SHALLOW ALARM [SHA] / Flachwasser-Alarm Tiefe, bei deren Unterschreitung der Flachwasseralarm ausgelöst wird. Zur Einstellung siehe Kapitel 4.3. 4.2.3 DEPTH ALARM [DEA] / Tiefen-Alarm Tiefe, bei deren Überschreitung der Tiefenalarm ausgelöst wird. Zur Einstellung siehe Kapitel 4.3. 4.2.4 ANCHOR ALARM /Anker-Alarm Tiefen, bei deren Unterschreitung bzw.
-
Seite 10: Flachwasser-[Sha] Oder Tiefen-Alarm [Dea] Einstellen
NX INSTRUMENTE Deutsch 4.2.9 TRUE WIND SPEED TWS / wahre Windgeschwindigkeit Wahre Windgeschwindigkeit. Nur bei angeschlossenem Windmess-Geber und Log-Geber. Anzeige in Meter/Sekunde [m/s], Knoten [KTS] oder Beaufort [BF] laut Auswahl in C19 (siehe Installationsanleitung für die NX- Komponenten). Der Text wechselt zwischen [TWS] und der gewählten Masseinheit. 4.2.10 APPARENT WIND SPEED [AWS] / scheinbare Windgeschwindigkeit Scheinbare Windgeschwindigkeit. -
Seite 11: Anzeige Gestalten Sea Data Instrument
Deutsch NX INSTRUMENTE Anzeige gestalten SEA DATA Instrument Alle Unter-Funktionen zu einer Haupt-Funktion sind in einer Liste zusammengefasst. Die erste Stelle dieser Liste ist leer. Sie können diese erste Unter-Funktion mit einer Funktion aus der Liste der Unter-Funktionen dieser oder einer anderen Haupt- Funktion füllen. -
Seite 12: Funktionen Wind
NX INSTRUMENTE Deutsch Funktionen WIND Folgende Anzeigen für die Top-Funktion können gewählt werden: [AWA] (Apparent Wind Angle) = scheinbarer Windeinfallswinkel [TWA] (True Wind Angle) = wahrer Windeinfallswinkel TWA und TWS können nur angezeigt werden, wenn ein Log-Geber im System angeschlossen ist. Die Auswahl der Anzeige erfolgt in der Geräteeinstellungs-Routine. -
Seite 13: Unter-Funktionen
Deutsch NX INSTRUMENTE Unter-Funktionen 6.1.1 Apparent Wind Speed [AWS] / scheinbare Windgeschwindigkeit Es wird der Text [AWS] (Apparent Wind Speed / scheinbare Windgeschwindigkeit) und der Wert angezeigt. Der Text [AWS] wird abwechseln mit dem Text der gewählten Masseinheit [KTS] (KnoTS/ Knoten), [M/S] (Meter/S) oder [BF] (Beaufort) angezeigt. -
Seite 14: Zusatzfunktionen Im Nexus Netzwerk
NX INSTRUMENTE Deutsch Zusatzfunktionen im Nexus Netzwerk Bei Anschluss des NX Wind Instruments in einem Nexus Netzwerk stehen folgende Zusatzfunktionen zur Verfügung: Start- (Regatta-) Uhr TWD (True Wind Direction) / wahre (geographische) Windrichtung Auswahl von SOG (Geschwindigkeit über Grund) als Referenz für TWS, TWA und TWD an Stelle von Geschwindigkeit durchs Wasser. -
Seite 15: Geräteeinstellungen
Damit Ihnen Ihr NX-Gerät ein Maximum an Informationen liefert, ist es notwendig, sorgfältig verschiedenste Geräteeinstellungen vorzunehmen. Die Werte werden dauerhaft, d.h. auch nach dem Ausschalten Ihres Nexus Netzwerkes, gespeichert. Drücken Sie SET länger als 2 Sekunden, um in die Geräteeinstellungs-Routine zu gelangen. - Seite 16 NX INSTRUMENTE Deutsch 8.1.5 C21 [SEA LOW] Seegangsdämpfung Wind Abhängig von Boot und Seegang kann es erforderlich sein, eine Dämpfung der Anzeigen vorzunehmen, um durch Seegang hervorgerufene vermeintliche Veränderungen herauszufiltern. Es stehen 10 Stufen zur Verfügung: Drücken Sie SET um den Wert zu verändern. Drücken PLUS oder...
-
Seite 17: Geräteeinstellungen Wind Instrument
Deutsch NX INSTRUMENTE Geräteeinstellungen WIND Instrument Die Geräteeinstellungs-Routinen sind in zwei Gruppen aufgeteilt: C10 - C19 = USR, Einstellungen für das Instrument C50 - C62 = WND, Einstellungen für den Windmess-Geber C10 [rET] Drücken Sie SET zum Verlassen der Geräteeinstellungs- Routine wenn der Text [RET] angezeigt wird. -
Seite 18: 10 Wartung Und Fehlersuche
10.1 Fehlersuche Bevor Sie sich mit Ihrem Nexus Händler in Verbindung setzen, versuchen Sie, ob sich der Fehler nicht mit den unten beschriebenen Hilfen beseitigen lässt. Fertigen Sie bitte eine Liste mit den nachstehenden Angaben an, um Ihrem Nexus Händler in die Lage zu versetzen, Ihnen umfassend zu helfen: Alle angeschlossenen Geräte mit der Software-Version. - Seite 19 • 10.1.4 Fehlermeldungen Folgende Fehlermeldungen können angezeigt werden: ERROR 2 Kein Nexus Netzwerk. Kabelverbindungen überprüfen. ERROR 3 Keine Daten vom Nexus Netzwerk. ERROR 10 Bereichsfehler, z.B. Eingabe von 430° . Sollten andere Fehlermeldungen angezeigt werden, wenden Sie sich bitte an Ihren NEXUS Händler.
- Seite 20 NX INSTRUMENTE Deutsch Copyright ©: Nexus Marine AB Kuskvägen 4, 191 62 Sollentuna, Sweden Tel: +46 -(0) 8 – 506 939 00. Fax: +46 -(0) 8 -506 939 01 www.nexusmarine.se www.busse-yachtshop.de | info@busse-yachtshop.de...
