wollen, entfernen Sie den 4-poligen Stecker, und schneiden das Kabel ab.
Entfernen Sie ca. 35mm des Kabelmantels. Entfernen Sie ca. 6mm der Isolierung
der 3 isolierten Adern. Pressen Sie auf alle 4 Adern mit einer Flachzange
Adernendhülsen auf.
•

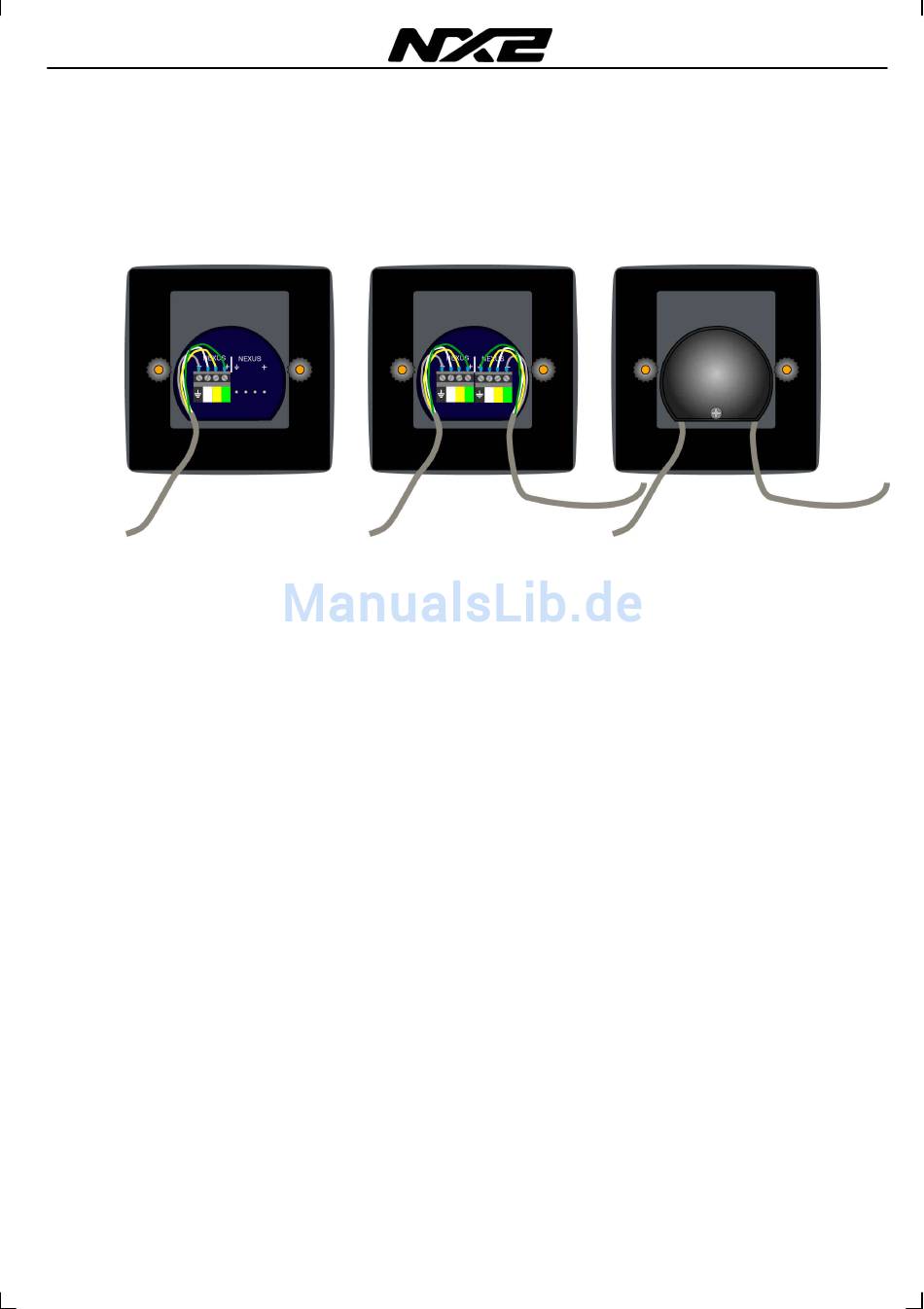

Stecken Sie die 4 Adern entsprechend der Farbgebung wieder in den 4-poligen
Stecker. Fetten Sie die Anschlüsse wie dargestellt mit Silikon-Paste ein.
•
Fetten Sie die Anschlussnadeln des Gerätes mit Silikon-Paste ein und stecken Sie
den 4-poligen Spezialstecker auf die Nadeln. Drücken Sie das Kabel in die
Kabelführung.
•
Befestigen Sie die Abdeckung der Instrumentenrückseite mit Hilfe der
Befestigungsschraube.
Achtung: Das Einfetten mit Silikon-Paste ist notwendig, um Korrosion zu vermeiden.
2.3 Anschluß an den NX2 Server oder andere NX2 In-
strumente
Die Kabel zum Anschluss an ein anderes NX2 Instrument oder an den NX2 Server
sind werksseitig bereits mit den 4-poligen Steckern versehen. Verbinden Sie die
Geräte bzw. den Server mit diesen Kabeln.
Wenn Ihre Installation es erfordert, können Sie auch von einem Gerät auch zwei oder
mehrere andere Geräte anschliessen. Befestigen Sie in diesem Fall mehrere Kabel an
einem 4-poligen Stecker.
Am Server erfolgt der Anschluss der Instrumentenkabel auf der linken Seite an dem
mit der Nummer 5 markierten Anschluss (Pin 5 bis 8).
Die Installation Ihres Anzeigegerätes ist fertig !
