Voltage Protection Module (VPM)
5.3 Schnittstellen
5.3.2

X3 Meldekontakt

Die Meldeschnittstelle X3 des Voltage Protection Module wird mit einem Digitaleingang (DI)
der Control Unit, die diese Spindel regelt, verdrahtet. Bei einem Ankerkurzschluss muss die
betroffene Achse in Impulssperre gehalten werden. Dazu wird der angeschlossene
Digitaleingang auf das Steuerbit AUS2 (Impulssperre) geschaltet (siehe SINAMICS
S120/S150 Listenhandbuch). Die Meldeschnittstelle wird mit +24 V betrieben.
Tabelle 5- 3 X3 Meldekontakt
Klemme Bezeichnung
1 Betriebsmeldung für Control Unit
2 Betriebsspannung +24 V (von extern)
Art: WAGO-Federdruckklemme, Typ 226-111
Max. anschließbarer Querschnitt: 1,5 mm
Geschirmte Leitung
Leitungsdurchführung: ∅ max. 9 mm
Verschraubung: 1 x M16, z. B. Fa. Pflitsch, Artikelbezeichnung: UNI DICHT EMV 2165211S05
•
Gegenmutter M16: GM216PA
•
Betriebsmeldung über Meldekontakt X3
Nach Auslösung des VPM bzw. bei einem Temperaturfehler öffnet der Meldekontakt X3 und
unterbricht die Impulsfreigabe des Umrichtersystems.
Der Meldekontakt X3 schließt wieder selbstständig nach t > 120 s bzw. nach dem
Rücksetzen des Temperaturschalters.

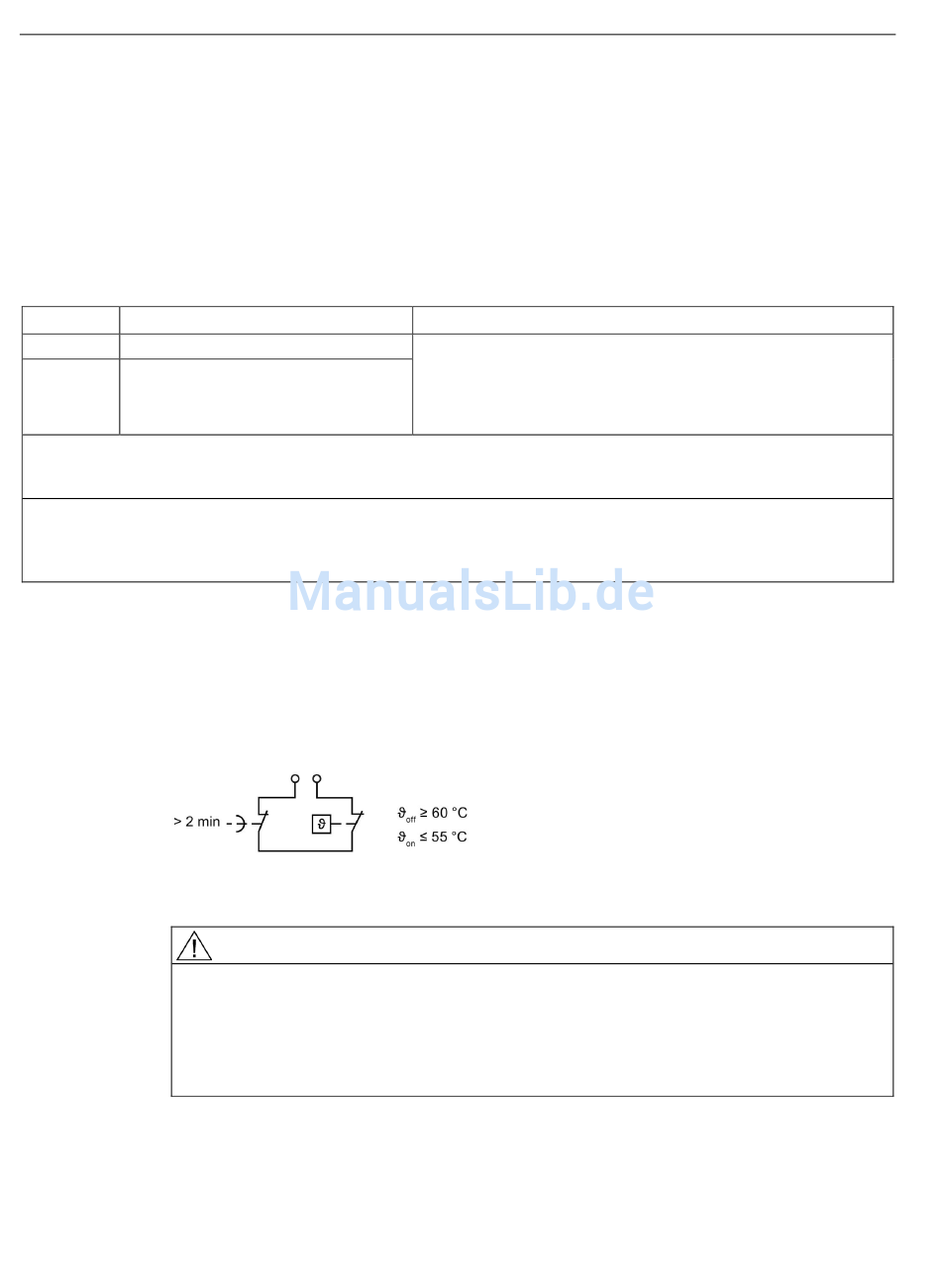

Bild 5-3
Lebensgefahr durch unkontrollierten Selbstanlauf des Antriebs
Ein unkontrollierter Selbstanlauf des Antriebs kann zum Tod oder schweren Verletzungen
führen.
• Treffen Sie Vorkehrungen gegen einen unkontrollierten Selbstanlauf des Antriebs, da
78
2
Meldekontakt X3 des Voltage Protection Module
WARNUNG
der Meldekontakt X3 nach 2 Minuten die Impulsfreigabe wiederherstellt.
Technische Angaben
Leitungsschirm und VPM-Gehäuse sind über eine Leitung
•
verbunden.
Potenzialfreier Kontakt,
•
Belastbarkeit: DC 30 V bei 0,1 A
Systemhandbuch, (SH2), 04/2015, 6SL3097-4AH10-0AP3
