ES

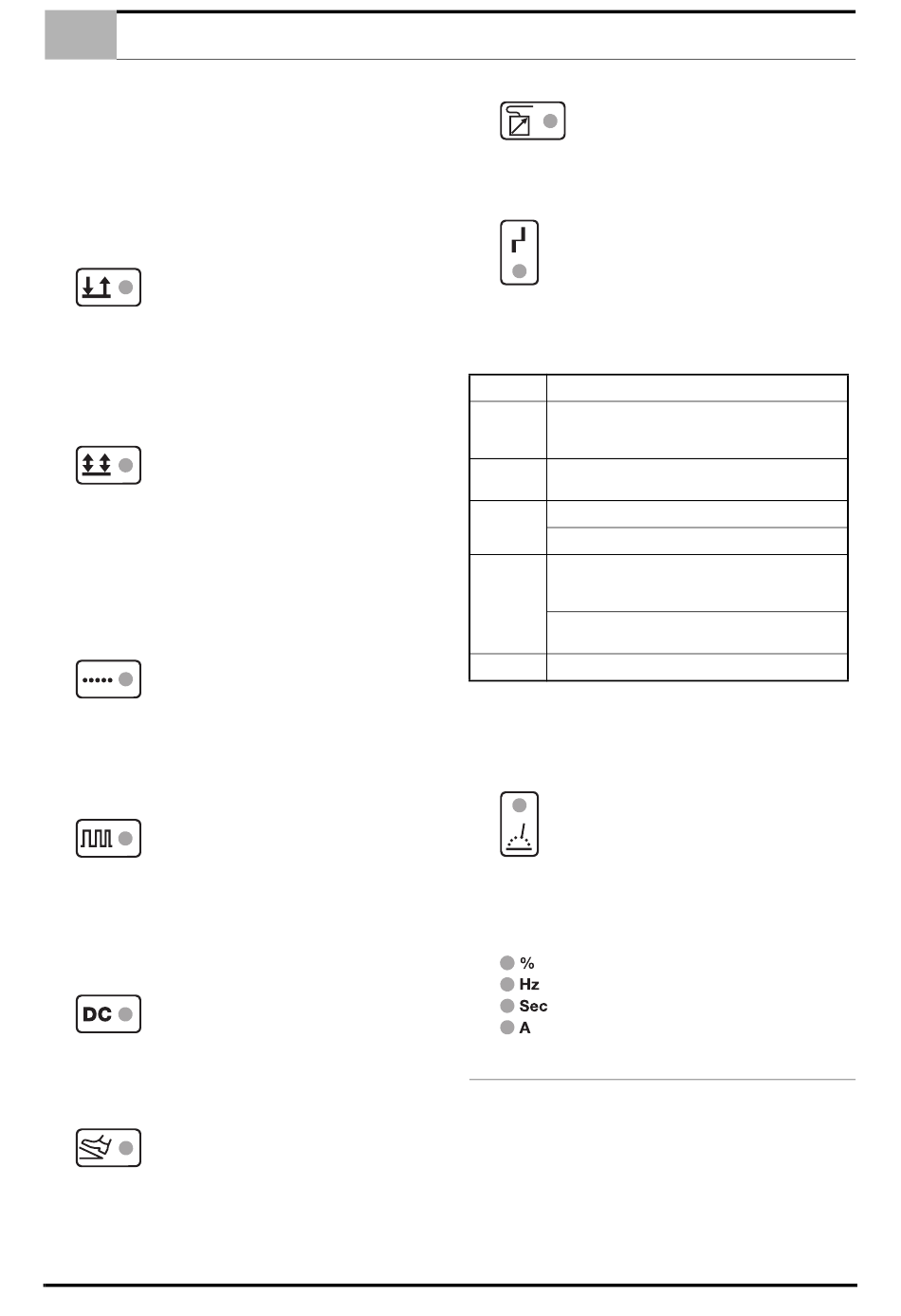

1. Se dirige el electrodo al trozo que soldar provocando un
cortocircuito entre el trozo y el electrodo.
2. Se aprieta el pulsador portaelectrodo; así se pone en fun-
cionamiento el pre-gas. El final del pre-gas es señalado por
un prolungado BIP.Si se realiza tal operación empezando
por el post-gas cuando se aprieta el pulsador portaelectrodo
se produce enseguida el BIP prolungado.
3. Durante el BIP se puede levantar el electrodo del trozo
provocando el encendido del arco.
4. Soldadura a dos tiempos.
Activa sólo en modalidad TIG.
Aprentado el botón de desplazamiento 8 - Figura 1 Página 3.) se
coloca el indicador luminoso en el símbolo 5 - Figura 1 Página 3.) .
En esta modalidad se aprieta el pulsador portaelectrodo para en-
cender la corriente de soldadura y se tiene apretado todo el tiem-
po en el que se suelde.
5. Soldadura a cuatro tiempos.
Activa sólo en modalidad TIG.
Apretando el botón de desplazamiento 8 - Figura 1 Página 3.) se
coloca el indicador luminoso en el símbolo 6 - Figura 1 Página 3.)
. En esta modalidad el pulsador portaelectrodo funciona en cuatro
tiempos para consentir la soldadura de forma automática. Con la
primera presión del pulsador portaelectrodo se activa el flujo del
gas y cuado se suelta se enciende el arco de soldadura. La se-
gunda presión del pulsador portaelectrodo interrumpe la soldadu-
ra y cuando se deja desactiva el flujo del gas.
6. Soldadura por puntos.
Activa sólo en modalidad TIG.
Apretando el botón de desplazamiento 8 - Figura 1 Página 3.) se
coloca el indicador luminoso en el símbolo 7 - Figura 1 Página 3.) .
En esta modalidad se obtiene una soldadura por puntos tempori-
zada con tiempo que se puede seleccionar como está descrito en
24. Tiempo de soldadura por puntos (Spot time).
7. TIG pulsado
Para obtener el funcionamiento pulsado, una vez seleccionada la
modalidad de TIG (Ligt o bien HF), se aprieta el botón de despla-
zamiento 11 - Figura 1 Página 3.) colocar el indicador luminoso
en el símbolo 9 - Figura 1 Página 3.). En tal modalidad la corriente
va de un valor máximo a una mínimo que se puede seleccionar
como está descrito en 22: Corriente nominal de soldadura y 23:
Corriente reducida.
8. TIG DC.
Par aobtener el funcionamiento TIG DC (Tig a corriente continua),
una vez seleccionada la modaliad de TIG (Ligt o bien HF), se aprieta
el botón de desplazamiento 11 - Figura 1 Página 3.) hasta colocar el
indicador luminoso en el símbolo 10 - Figura 1 Página 3.)
9. Remoto
Apretando el botón de desplazamiento 14 - Figura 1 Página 3.)
hasta colocar el indicador luminoso en el símbolo 12 - Figura 1
Página 3.) se conecta el mando a distancia.

PERFIL PROCESO DE SOLDADURA

10. Local.
Apretando el botón de desplazamiento 14 - Figura 1 Página 3.)
hasta colocar el indicador luminoso en el símbolo 13 - Figura 1
Página 3.) se conecta el mando a distancia.
11. Indicador Intervención alarmas.
Cuando se pone en marcha una alarma, se enciende el indicador
15 - Figura 1 Página 3.) y, contemporáneamente el display 17 -
Figura 1 Página 3.) Se indican las posibles alarmas, las relativas
indicaciones y las operaciones que hay que realizar para resta-
blecer el generador:
CUIDADO: EN EL CASO DE QUE LOS INDICADORES LUMI-
NOSOS DEL PANEL PERMANECIERAN TODOS A LA VEZ
ENCENDIDOS O APAGADOS, POR UN INTERVALO DE TIEM-
PO SUPERIOR A 40 SEGUNDOS, ES NECESARIO CONTAC-
TAR AL CONSTRUCTOR.
12. Salida corriente.
Tal indicador 16 - Figura 1 Página 3.) se ilumina siempre que el
generador produzca corriente.
13. Led.
Símbolos que indican el tipo de magnitud visualizada en el display
(Duty cycle, frecuencia, tiempo, amperios) 18 - Figura 1 Página 3.)
5.0
En esta sección del panel se pueden establecer todos los pará-
metros para optimizar el proceso precedentemente seleccionado.
4 ES
DISPLAY SIGNIFICADO
Tensión de entrada insuficiente, interruptor principal
–– –– –– abierto, o ausencia de tensión de línea, o tensión no es-
tabilizada
Conector interface desconectado, tensión auxiliar
LtF
24Vcc ausente, otros problemas en la interface.
Temperatura elevada del convertidor de potencia.
ThA
El restablecimiento tiene lugar al apagarse las alarmas.
Cortocircuito de salida originado por:
a) Bornes de salida del generador en cortocircuito.
b) Avería del estadio de salida
SCA
a) Eliminar el cortocircuito.
b) Llamar a la asistencia técnica.
PiF Mal funcionamiento del estadio convertidor.
