SV
ERGAS, så fort du trycker på svetsbrännareknappen hör du
det ihållande "BIP"-ljudet.
3. Under "BIP"-ljudet kan du lyfta upp elektroden från ar-
betsstycket och framkalla den tändande gnistan för ljusbå-
gen.

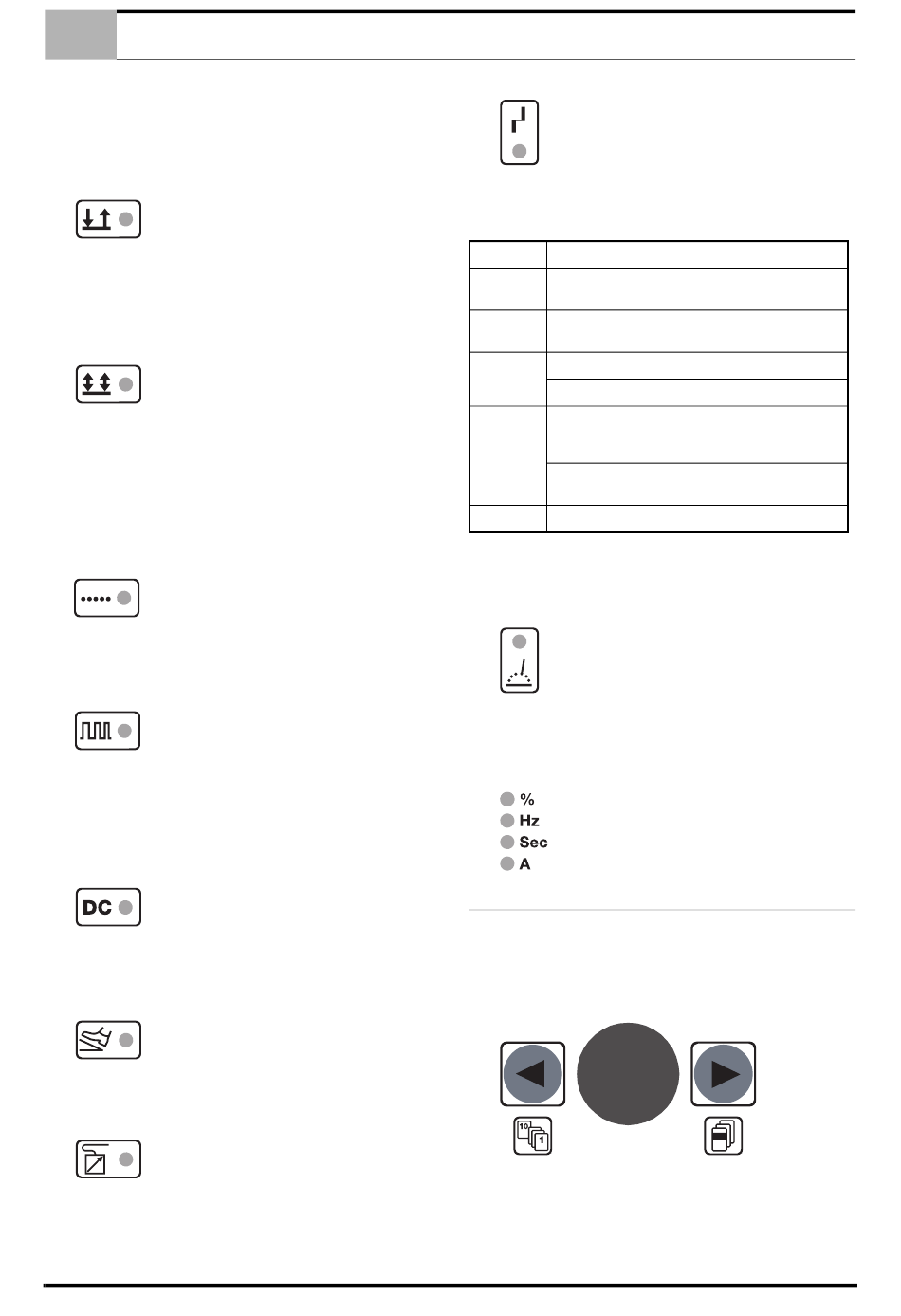

4. Två-stegssvetsning.
Bara aktiv på TIG-sättet.
Om du trycker på rullknappen 8 - Figur 1 Sid. 3.) placerar sig den
lysande indikatorn på symbolen 5 - Figur 1 Sid. 3.). På det här ar-
betssättet trycker du på svetsbrännareknappen för att utlösa
svetsströmmen och du håller den nedtryckt hela tiden som du ska
svetsa.
5. Fyrstegssvetsning.
Bara aktiv på TIG-sättet.
Om du trycker på rullknappen 8 - Figur 1 Sid. 3.) placerar sig den
lysande indikatorn på symbolen 6 - Figur 1 Sid. 3.). På det här ar-
betssättet fungerar svetsbrännareknappen i fyra steg för att tillåta
automatisk svetsning. Vid det första trycket på svetsbrännare-
tryckknappen aktiveras gasflödet och när du släpper den tänds
svetsbågen. Vid det andra trycket på svetsbrännaretryckknappen
avbryts svetsningen och när du släpper den deaktiveras gasflö-
det. (Se också avsntitt 9 sid. 8)
6. Punktsvetsning.
Bara aktiv på TIG-sättet.
Om du trycker på rullknappen 8 - Figur 1 Sid. 3.) placerar sig den
lysande indikatorn på symbolen 7 - Figur 1 Sid. 3.). På det här ar-
betssättet har du en tidsinställd punktsvetsning med inställbar tid
som beskrivs i hänvisning 24 - Punktsvetsningstid (Spot time).
7. Pulserad TIG.
För att erhålla pulserad funktion, när du en gång valt TIG-sättet
(Lift eller HF), trycker du på rullknappen 11 - Figur 1 Sid. 3.) tills
den lysande indikatorn placerar sig på symbolen 9 - Figur 1 Sid.
3.). På det här arbetssättet pulserar strömmen emellan ett maxi-
malt och minimalt värde inställbart som beskrivs i de respektive
hänvisningarna 22: Nominell svetsström och 23: Reducerad
ström.
8. TIG DC.
För att erhålla TIG DC funktionen (Tig med likström), när du en
gång har valt TIG-sättet ( Lift eller HF ), trycker du på rullknappen
11 - Figur 1 Sid. 3.) tills den lysande indikatorn placerar sig på
symbolen 10 - Figur 1 Sid. 3.)
9. Fjärrkontroll.
Om du trycker på rullknappen 14 - Figur 1 Sid. 3.) tills den lysande
indikatorn placerar sig på symbolen 12 - Figur 1 Sid. 3.) aktiverar
du fjärrkontrollen.
10. Lokalt.
Om du trycker på rullknappen 14 - Figur 1 Sid. 3.) tills den lysande
indikatorn placerar sig på symbolen 13 - Figur 1 Sid. 3.) aktiverar
du fjärrkontrollen.

SVETSNINGSPROCESSPROFIL

11. Larmindikator
När ett av de förutsedda larmen utlöses, tänds kontrollampan 15
- Figur 1 Sid. 3.) och, samtidigt displayen 17 - Figur 1 Sid. 3.) De
hänvisar sedan till de möjliga larmen, tillhörande anvisningar och
momenten som ska utföras för att återställa generatorn:
DISPLAY
–– –– ––
LtF
ThA
SCA
PiF
VARNING: OM DE ALLA LYSANDE INDIKATORER PÅ PANE-
LEN SKULLE FÖRBLI TÄNDA ELLER SLÄCKTA SAMTIDIGT,
FÖR EN TIDSPERIOD SOM ÖVERSKRIDER 40 SEKUNDER,
ÄR DET NÖDVÄNDIGT ATT KONTAKTA TILLVERKAREN.
12. Strömförsörjning.
Den här indikatorn 16 - Figur 1 Sid. 3.) lyser varje gång som ge-
neratorn håller på att distribuera ström.
13. Lysdiod.
Symboler som anger storhetstypen visad på displayen (Intermit-
tensfaktor, frekvens, tid, ampere) 18 - Figur 1 Sid. 3.).
5.0
På den här delen av panelen kan du ställa in alla parametrar för
att optimera den tidigare valda processen.
5.1
Om du trycker i minst 1 sekund på en av rullknapparna 31 eller 32
- Figur 1 Sid. 3.)
åskådliggjorda med symbolerna kan du välja svetsparametrarna
som du vill ändra. Vid tryckningen på en rullknapp, väljer du svets-
funktionerna som du vill ändra.
Lägg märke till att under inställningen av varje enskild parameter,
att motsvarande lysande indikator och displayer lyser 17 - Figur 1
4 SV
BETYDELSE
Otillräcklig spänningstillförsel, öppen linjeströmbrytare
eller ingen linje, inget V reglerat.
Gränssnittskontaktdon ej anslutet, hjälpspänning 24Vcc
saknas, andra problem vid gränssnittet.
Övertemperatur på effektomvandlaren.
Återställningen sker när larmet upphör.
Kortslutning vid utgången orsakad av:
a) Generatorns utgångskabelfästen kortslutna.
b) Utgångssteg defekt
a) Avlägsna kortslutningen.
b) Kontakta service.
Växelriktaren fungerar inte korrekt.
SVETSNINGSPROCESSPROFIL

RULLKNAPPAR.
