EL

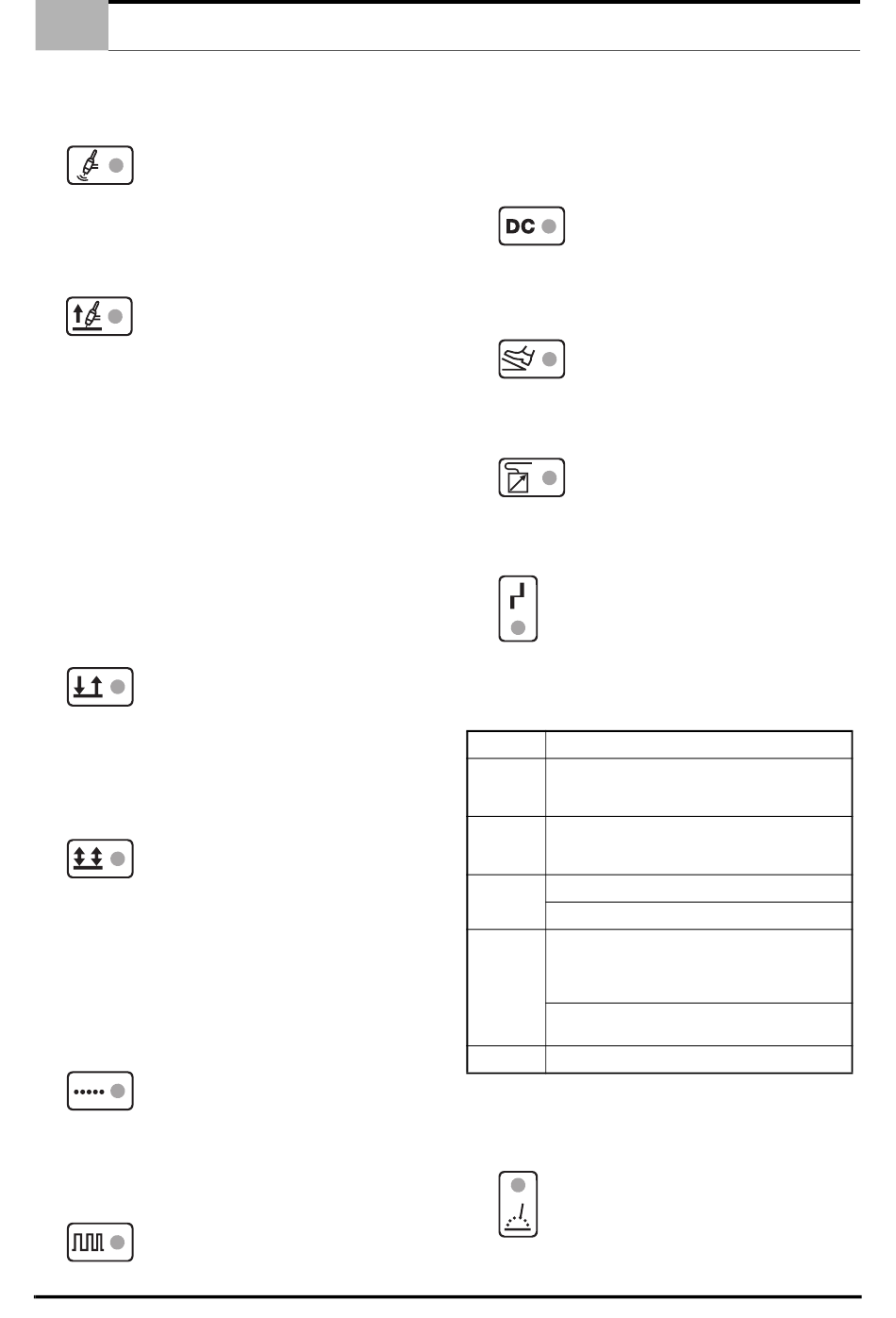

Πιέζοντας το πλήκτρο μετακίνησης 4 και μετακινώντας τη φω-
τεινήένδειξη στο σύμβολο 1 - Εικόνα 1 Όελ. 3. μπορείτε να επι-
λέξετε τη λειτουργία συγκόλλησης με ηλεκτρόδιο.
2. Συγκόλληση TIG DC HF.
Πιέζοντας το πλήκτρο μετακίνησης 4 - Εικόνα 1 Όελ. 3. έως ότου
μετακινηθεί η φωτεινήένδειξη στο σύμβολο 2 - Εικόνα 1 Όελ. 3.
μπορείτε να επιλέξετε τη λειτουργία συγκόλλησηςTIG με έναυση
υψηλής τάσης. Πιέζοντας το πλήκτρο τσιμπίδας παράγεται εκ-
κένωση υψηλής τάσης που επιτρέπει την έναυση του τόξου.
3. Συγκόλληση TIG DCμε έναυση Lift
Πιέζοντας το πλήκτρο μετακίνησης 4 - Εικόνα 1 Όελ. 3. έως ότου
μετακινηθεί η φωτεινή ένδειξη στο σύμβολο 3 - Εικόνα 1 Όελ. 3.
μπορείτε να επιλέξετε τη λειτουργία συγκόλλησης TIG με έναυ-
ση Lift.
Με τη λειτουργία αυτή η έναυση του τόξου επιτυγχάνεται με την
ακόλουθη διαδικασία:
a. Πλησιάστε το ηλεκτρόδιο στο τεμάχιο για συγκόλληση
προκαλώντας το βραχυκύκλωμα μεταξύ τεμαχίου και
ηλεκτροδίου.
b.Πιέστε το πλήκτρο της τσιμπίδας: ξεκινάει το στάδιο PRE-
GAS. Το τέλος του σταδίου pre gas επισημαίνεται από ένα
παρατεταμένο «ΜΠΙΠ». Εάν η διαδικασία εκτελείται
ξεκινώντας από το στάδιο POST-GAS, τα παρατεταμένο
«ΜΠΙΠ» ακούγεται μόλις πατηθεί το πλήκτρο τσιμπίδας.
c.Ανασηκώνοντας το ηλεκτρόδιο από το τεμάχιο ενώ
ακούγεται το παρατεταμένο «ΜΠΙΠ» προκαλείται η
έναυση του τόξου.
4. Συγκόλληση δύο χρόνων.
Ενεργή μόνο σε λειτουργία TIG.
Πιέζοντας το πλήκτρο μετακίνησης 8 - Εικόνα 1 Όελ. 3. η φωτει-
νή ένδειξη μετακινείται στο σύμβολο 5 - Εικόνα 1 Όελ. 3. Στη λει-
τουργία αυτή πρέπει να πατηθεί το πλήκτρο τσιμπίδας για να
σχηματιστεί ρεύμα συγκόλλησης και να κρατηθεί πατημένο για
όσο χρόνο διαρκεί η συγκόλληση.
5. Συγκόλληση τεσσάρων χρόνων.
Ενεργή μόνο σε λειτουργία TIG.
Πιέζοντας το πλήκτρο μετακίνησης 8 - Εικόνα 1 Όελ. 3. η φωτει-
νή ένδειξη μετακινείται στο σύμβολο 6 - Εικόνα 1 Όελ. 3. Στη λει-
τουργία αυτή το πλήκτρο τσιμπίδας λειτουργεί σε τέσσερις
χρόνουςούτως ώστε να επιτρέπεται η αυτόματη συγκόλληση. Με
την πρώτη πίεση του πλήκτρου τσιμπίδας ενεργοποιείται η ροή
αερίου και στη συνέχεια με την απελευθέρωση επιτυγχάνεται η
έναυση του τόξου συγκόλλησης. Η δεύτερη πίεση του πλήκτρου
τσιμπίδας διακόπτει τη συγκόλληση και η απελευθέρωσή του τη
ροή αερίου.
6. Σημειακή συγκόλληση.
Ενεργή μόνο σε λειτουργία TIG.
Πιέζοντας το πλήκτρο μετακίνησης 8 - Εικόνα 1 Όελ. 3. η φωτει-
νή ένδειξη μετακινείται στο σύμβολο 7 - Εικόνα 1 Όελ. 3. Στη λει-
τουργία αυτή εκτελείται σημειακή συγκόλληση με χρονισμό και
χρόνο που ρυθμίζεται όπως περιγράφεται στο σημείο 24-Χρόνος
σημειακής συγκόλλησης (Spot time).
7. Παλλόμενο TIG.
ΡΥΘΜΙΣΕΙΣ ΛΕΙΤΟΥΡΓΙΑΣ ΣΥΓΚΟΛΛΗΣΗΣ.
4 EL
Για τη χρήση της παλλόμενης λειτουργίας, επιλέξτε πρώτα τη
λειτουργία TIG (Lift ή HF) και στη συνέχεια πιέστε το πλήκτρο με-
τακίνησης 11 - Εικόνα 1 Όελ. 3. έως ότου μετακινηθεί η φωτεινή
ένδειξη στο σύμβολο 9 - Εικόνα 1 Όελ. 3. Στη λειτουργία αυτή
πρέπει το ρεύμα πάλλεται μεταξύ μιας μέγιστης και ελάχιστης
τιμής που επιλέγονται σύμφωνα με τις οδηγίες των σημείων 22:
Ονομαστικό ρεύμα συγκόλλησης και 23:Μειωμένο ρεύμα.
8. TIG DC.
Για τη χρήση της λειτουργίας TIG DC (Tig συνεχούς ρεύματος),
επιλέξτε πρώτα τη λειτουργία TIG (Lift ή HF) και στη συνέχεια πι-
έστε το πλήκτρο μετακίνησης11 - Εικόνα 1 Όελ. 3. έως ότου με-
τακινηθεί η φωτεινή ένδειξη στο σύμβολο 10 - Εικόνα 1 Όελ. 3.
9. Τηλεχειριστήριο.
Πιέζοντας το πλήκτρο μετακίνησης 14 - Εικόνα 1 Όελ. 3. έως
ότου μετακινηθεί η φωτεινή ένδειξη στο σύμβολο 12 - Εικόνα 1
Όελ. 3. ενεργοποιείται το τηλεχειριστήριο.
10. Πίνακας.
Πιέζοντας το πλήκτρο μετακίνησης 14 - Εικόνα 1 Όελ. 3. έως
ότου μετακινηθεί η φωτεινή ένδειξη στο σύμβολο 13 - Εικόνα 1
Όελ. 3. ενεργοποιείται το τηλεχειριστήριο.
11. Ένδειξη επέμβασης συναγερμών.
Όταν παρουσιάζεται ένας από τους προβλεπόμενους συναγερ-
μούς, ανάβει η ένδειξη 15 - Εικόνα 1 Όελ. 3. και παράλληλα η
οθόνη 17 - Εικόνα 1 Όελ. 3. Στη συνέχεια παρουσιάζονται οι πι-
θανοί συναγερμοί, οι σχετικές ενδείξεις και οι αναγκαίες ενέρ-
γειες για την αποκατάσταση της λειτουργίας της γεννήτριας:
ΟΘΟΝΗ ΣΗΜΑΣΙΑ
Ανεπαρκής τάση εισόδου, απενεργοποίηση
–– –– –– λειτουργίας ή διακοπή παροχής, δεν υπάρχει ρύθμιση
τάσης
Αποσύνδεση συνδετήρα διασύνδεσης, απουσία
LtF βοηθητικής τάσης 24Vcc, άλλα προβλήματα
διασύνδεσης.
Υπερθέρμανση μετατροπέα ισχύος.
ThA
Αποκατάσταση με τη λήξη του συναγερμού.
Βραχυκύκλωμα στην έξοδο από:
a) Βραχυκύκλωμα ακροδεκτών εξόδου της
γεννήτριας.
SCA
b) Βλάβη στο στάδιο εξόδου.
a) Αποκαταστήστε το βραχυκύκλωμα.
b) Καλέστε το Σέρβις.
PiF Κακή λειτουργία του σταδίου inverter.
ΠΡΟΣΟΧΗ: ΕΆΝ ΟΙ ΦΩΤΕΙΝΈΣ ΕΝΔΕΊΞΕΙΣ ΤΟΥ ΠΊΝΑΚΑ ΠΑ-
ΡΑΜΈΝΟΥΝ ΟΛΕΣ ΤΑΥΤΌΧΡΟΝΑ ΑΝΑΜΜΕΝΕΣ Ή ΣΒΗΣΤΕΣ
ΠΕΡΙΣΣΌΤΕΡΟ ΑΠΌ 40 ΔΕΥΤΕΡΌΛΕΠΤΑ, ΘΑ ΠΡΈΠΕΙ ΝΑ
ΑΠΕΥΘΥΝΘΕΊΤΕ ΣΤΟΝ ΚΑΤΑΣΚΕΥΑΣΤΉ.
12. Παροχή ρεύματος.
