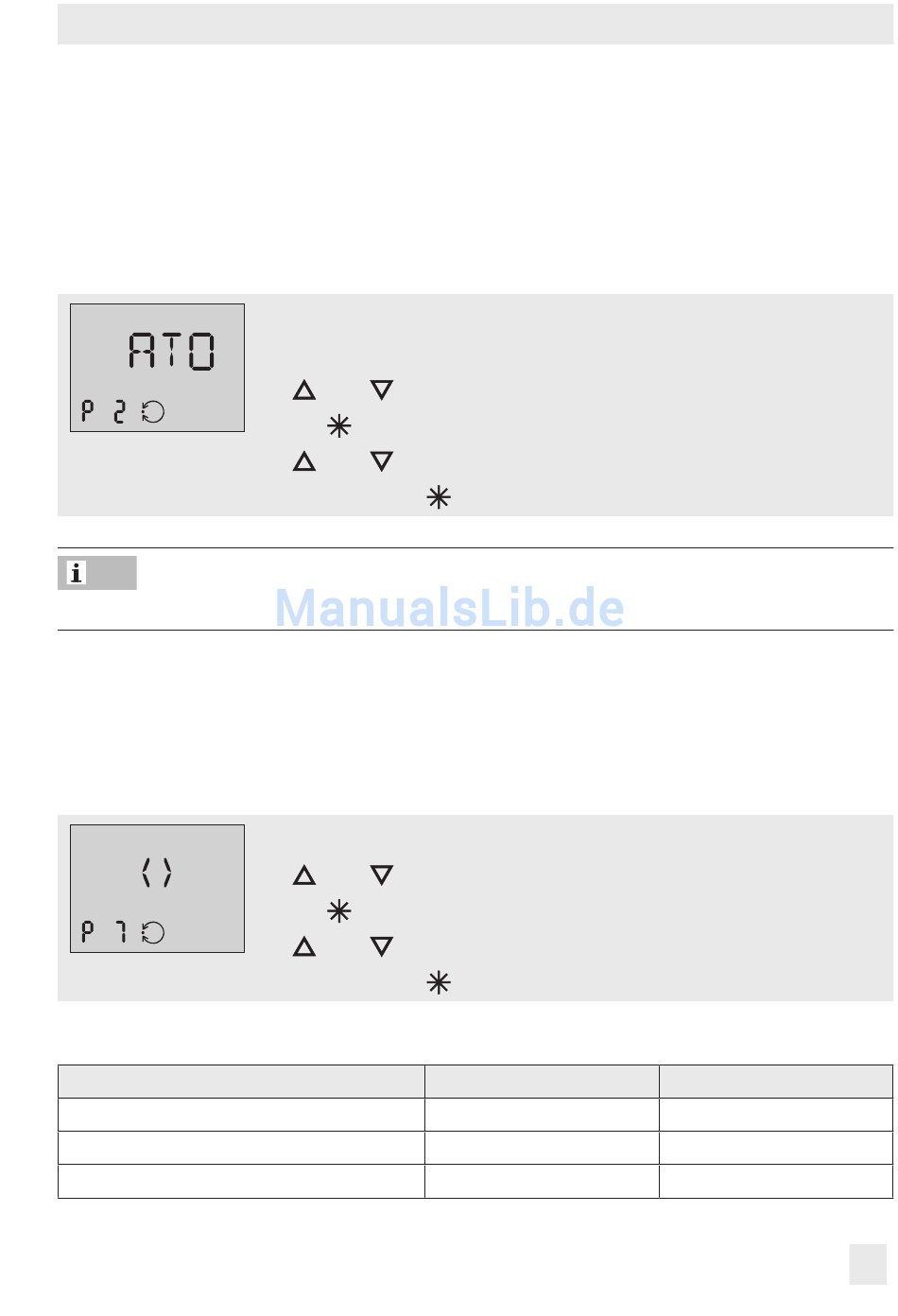

7.4 Wirkrichtung eingeben

− Wenn steigender Stelldruck das Ventil öffnet, gilt ATO (Air to open).
− Wenn steigender Stelldruck das Ventil schließt, gilt ATC (Air to close).
Der Stelldruck ist der pneumatische Druck am Ausgang des Stellungsreglers, mit dem der
Antrieb beaufschlagt wird.
Info
Eine Änderung der Wirkrichtung ist erst nach einer erneuten Initialisierung wirksam.

7.5 Bewegungsrichtung eingeben

Die Bewegungsrichtung in P7 ist standardmäßig auf steigend/steigend (>>) eingestellt, d. h.,
das Display zeigt bei einem initialisierten Stellungsregler 0 % bei vollständig geschlossenem
Ventil bzw. 100 % bei vollständig geöffnetem Ventil. Die Bewegungsrichtung kann bei Bedarf
geändert werden (Konfigurationsfreigabe beachten, vgl. Kap. 7.2):
Es gilt folgender Zusammenhang:
Ventil
Display
Bewegungsrichtung steigend/steigend (>>)
Bewegungsrichtung steigend/fallend (<>)
EB 8394
Eingestellte Standard-Wirkrichtung: ATO.
Wirkrichtung ändern (Konfigurationsfreigabe beachten, Kap. 7.2):
berühren, bis Code P2 erscheint.
1. oder
gewählten Code bestätigen, P2 blinkt.
2. Mit
3. oder berühren, bis gewünschte Wirkrichtung erscheint.
4. Einstellung mit
Bewegungsrichtung in steigend/fallend ändern:
1. oder berühren, bis Code P7 erscheint.
gewählten Code bestätigen, P7 blinkt.
2. Mit
berühren, bis <> erscheint.
3. oder
4. Einstellung mit
bestätigen.
bestätigen.
ZU
0 %
4 mA
20 mA
Betrieb des Stellungsreglers
AUF
100 %
20 mA
4 mA
53
