Mischventil und Mischventilmotor

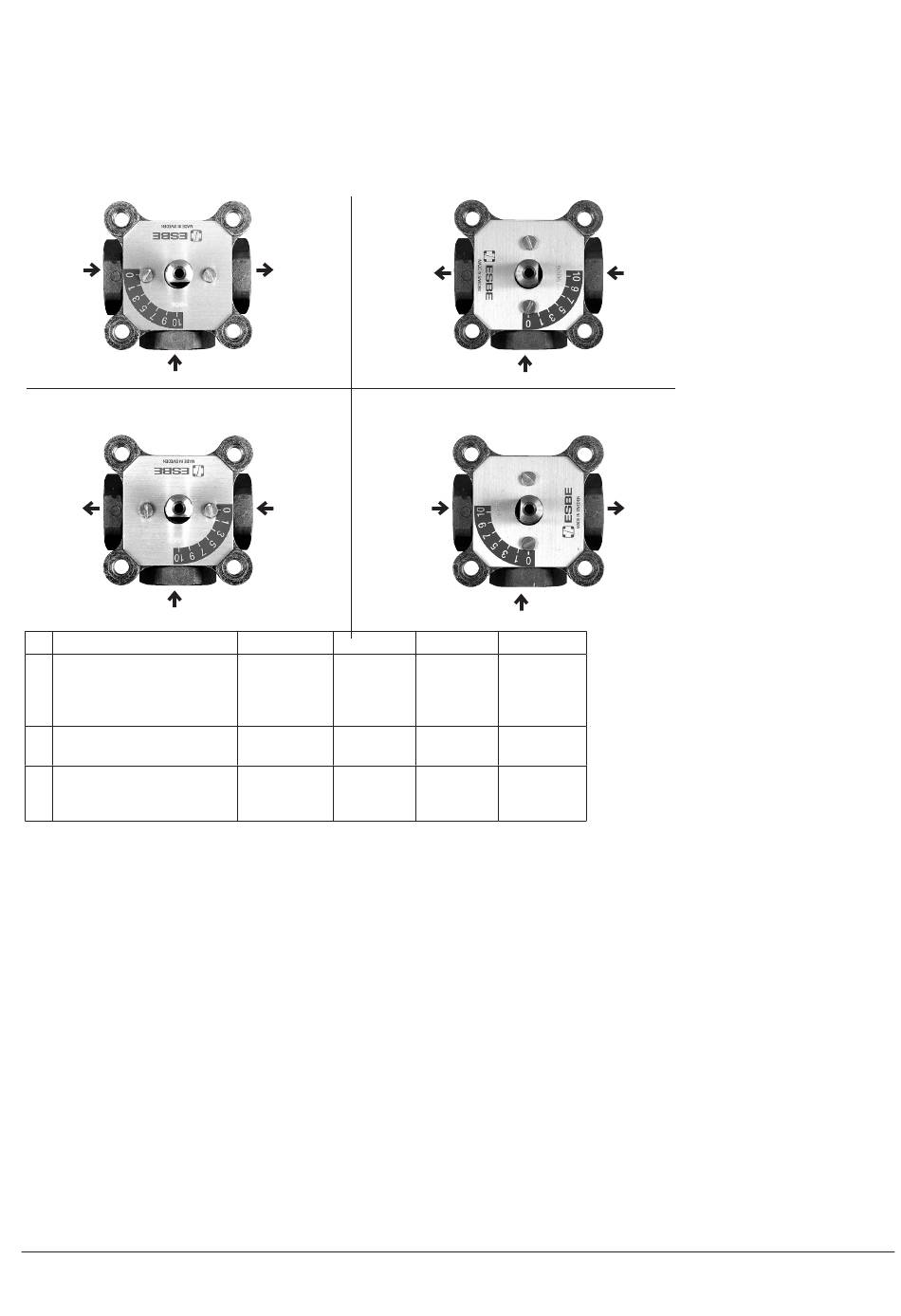

Auf den Abbildungen sind die verschiedenen Montagemöglichkeiten zu sehen, je nach-
dem, auf welche Art das System am besten in das aktuelle System passt. Beachten Sie
die Bedeutung der Anschlüsse und wie die Skala gedreht wird.
B
A
C
A
System 1
Von der Wärmepumpe
(wird auch an den Rück-
A
laufanschluss des Kessels
verteilt)
Kesselwasser (vom Vorlauf
B
des Kessels)
Heizkörpervorlauf (an
C
Ventileingang AB am Um-
lenkventil)
Ventil
Messing Rp ¾" (Innengewinde). Motor: 230 V 1~, 4 Minuten Laufzeit. In System 1 und
11 darf das Mischventil am Kessel nicht verwendet werden. Das Ventil am Kessel muss
ganz geöffnet sein. Das mitgelieferte Mischventil muss gemäss Prinzipzeichnung auf
der vorhergehenden Seite montiert und gemäss einer der unten gezeigten Alternativen
gewendet und mit dem mitgelieferten Mischventilmotor versehen werden.
Durch die Montage des mitgelieferten Ventils wird sichergestellt, dass dieses zusammen
mit dem Steuersystem korrekt arbeitet, dass es nicht schleift oder Spiel hat und dass im-
mer der korrekte Motor mit der korrekten Funktion und Laufzeit verwendet wird.
Montage wie folgt kontrollieren:
•
bei ganz geöffnetem Ventil muss der gesamte Wasserfluss durch den Kessel
gehen.
•
bei ganz geschlossenem Ventil muss der gesamte Wasserfluss am Kessel vorbei
gehen.
(System 1, 6, 9, 11, 12)
C
A
B
System 6
System 9
Rücklauf
Rücklauf
vom Heiz-
vom Heiz-
system
system
Vom Tank
Vom Tank
Heizköper-
Heizköper-
vorlauf
vorlauf
C
B
B
System 11
System 12
Von der
Rücklauf
Wärme-
vom Heiz-
pumpe
system
Vom Kes-
Vom Tank
sel
Heizköper-
Heizköper-
vorlauf
vorlauf
A
C
Für den Installateur
CTC CLWi
