Die Frontabdeckung Wechseln
Die Frontabdeckung der CLWi ist wechselbar. Um die Front- und Seitenabdeckung zu
wechseln, müssen Sie folgende Schritte tun, sehen Sie das Bild unten:
1. Machen Sie die Anlage spannungsfrei.
2. Nehmen Sie die beiden Plastikverschalungen der Frontabdeckung ab.
3. Entfernen Sie den Kabelbinder, den das "Display-kabel" fixiert und entfernen Sie
das Kabel vom Displayanschluss.
4. Nehmen Sie die beiden Isolationsbleche der Seitenabdeckung vom Aluminium-
rahmen ab.
5. Befestigen Sie die Frontabdeckung an der "linken Seite" der CLWi.
6. Machen Sie die extra Kabellänge frei, die auf der Rückseite des Elektroschrankes
befestigt ist.
7. Befestigen Sie den Kantenschutz an der scharfen unteren Verdampferecke.
8. Schieben Sie das Kabel unter den Verdampfer durch den Kantenschutz und sch-
liessen Sie das Kabel am Display an.
9. Fixieren Sie das Kabel mit dem Kabelbinder.
10. Befestigen Sie die Seitenabdeckung an der "Frontseite" der CLWi.

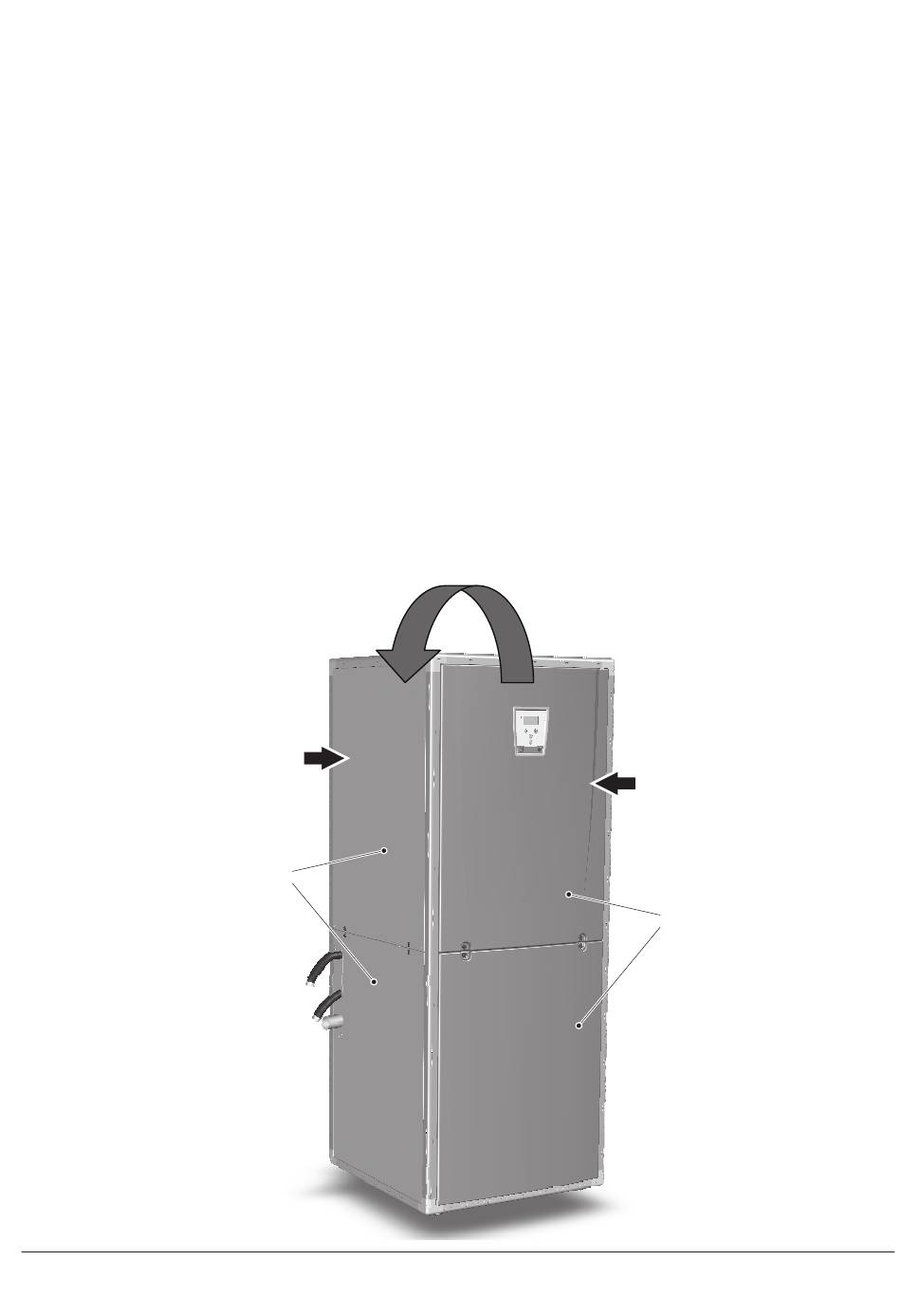

"Linke Seite"
Seiten-
abdeckung
"Frontseite"
Front-
abdeckung
Für den Installateur
CTC CLWi
57
