Beispiel:
Eine Steilheit von 50 bedeutet, dass die Vorlauftemperatur 50 °C beträgt, wenn die
Aussentemperatur bei –15 °C liegt und die Einstellung auf 0 gestellt wird. Wenn die
Regelung auf +5 gestellt wird, erhöht sich die Temperatur auf 55 ºC.
Bei allen abgegebenen Temperaturen wird die Kurve um 5 °C erhöht, d. h. die Kurve
wird um 5 °C parallel verschoben.

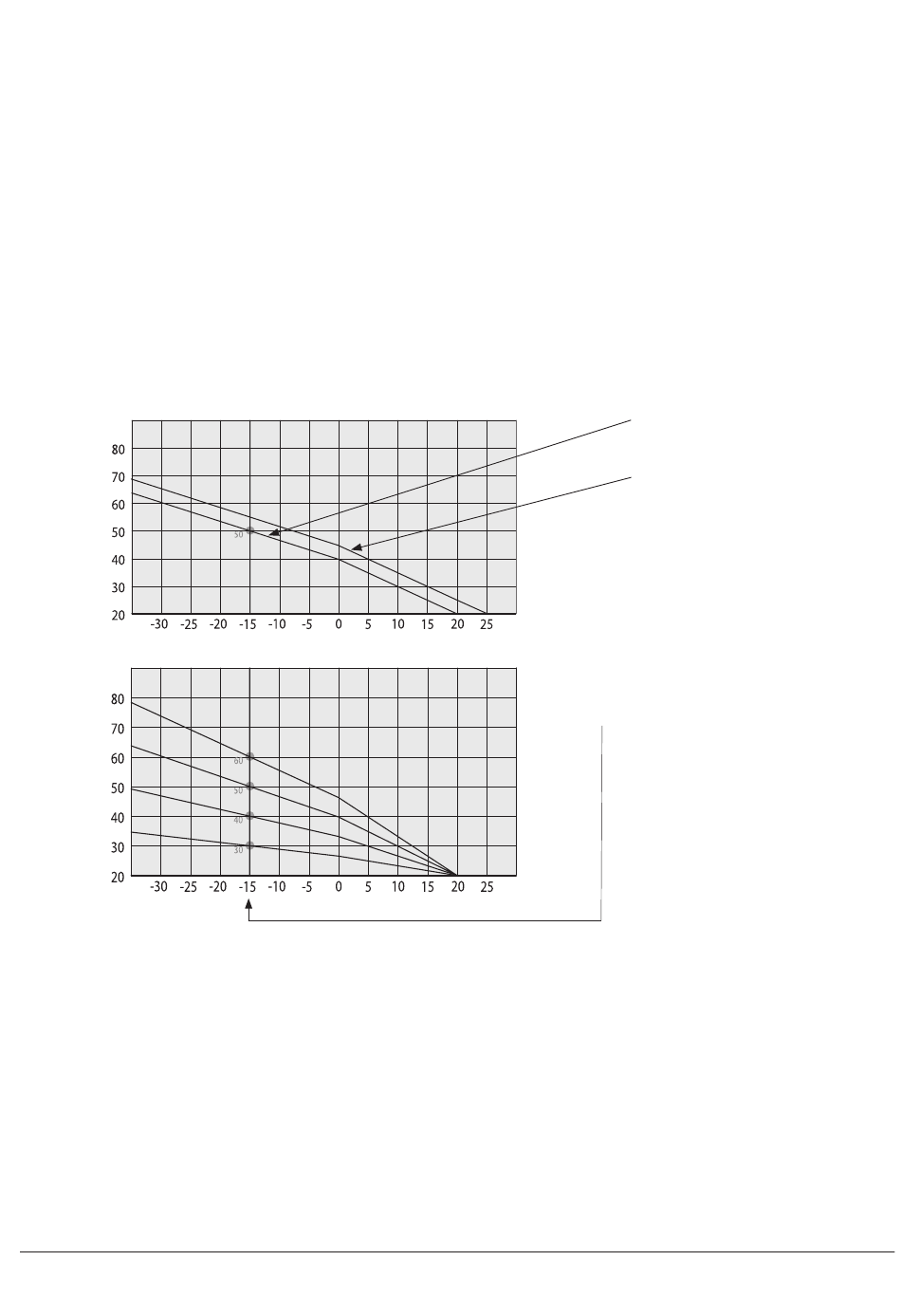

Beispiele für Heizkurven
Im Folgenden werden Diagramme aufgeführt, die die Veränderung der Heizkurve bei
unterschiedlichen Steilheitseinstellungen verdeutlichen. Die Steilheit der Kurve besch-
reibt den Temperaturbedarf der Heizkörper bei verschiedenen Aussentemperaturen.
Einstellung:
Temperatur
Vorlauf
Steilheit:
Temperatur
Vorlauf
50
Steilheit 50 °C
Einstellung 0 °C
Steilheit 50 °C
Einstellung +5 °C
Die Kurve kann daraufhin
zur Anpassung an verschie-
dene Systeme/Häuser um
die gewünschte Gradanzahl
Aussen-
parallel verschoben werden
temperatur
(Einstellung)�
Der Wert der Steilheit, die
in der Vorlauftemperatur bei
einer Aussentemperatur von
–
15 °C eingestellt wird�
Aussen-
temperatur
Allgemeine Information
CTC CLWi
13
