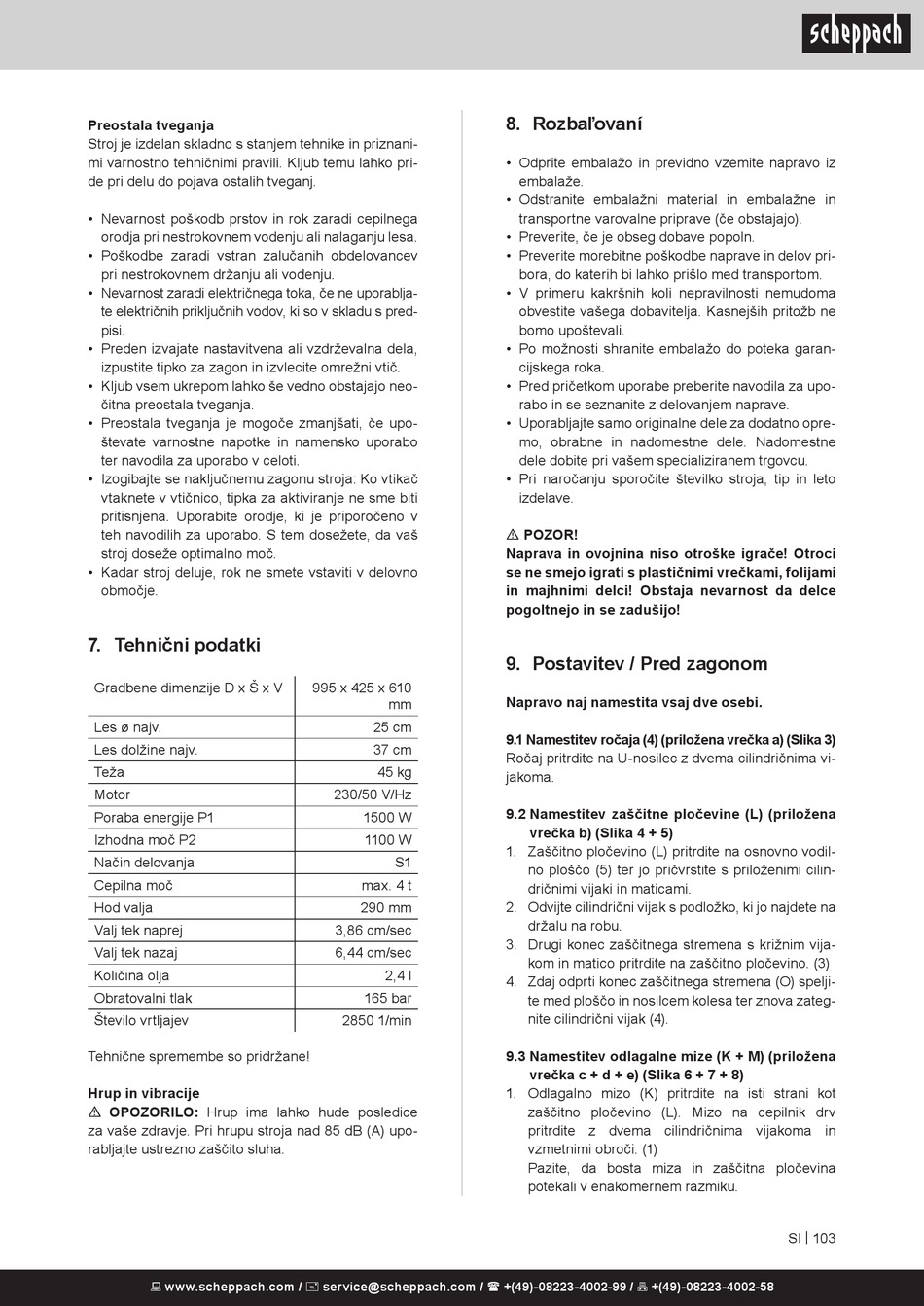

Preostala tveganja
Stroj je izdelan skladno s stanjem tehnike in priznani-
mi varnostno tehničnimi pravili. Kljub temu lahko pri-
de pri delu do pojava ostalih tveganj.
• Nevarnost poškodb prstov in rok zaradi cepilnega
orodja pri nestrokovnem vodenju ali nalaganju lesa.
• Poškodbe zaradi vstran zalučanih obdelovancev
pri nestrokovnem držanju ali vodenju.
• Nevarnost zaradi električnega toka, če ne uporablja-
te električnih priključnih vodov, ki so v skladu s pred-
pisi.
• Preden izvajate nastavitvena ali vzdrževalna dela,
izpustite tipko za zagon in izvlecite omrežni vtič.
• Kljub vsem ukrepom lahko še vedno obstajajo neo-
čitna preostala tveganja.
• Preostala tveganja je mogoče zmanjšati, če upo-
števate varnostne napotke in namensko uporabo
ter navodila za uporabo v celoti.
• Izogibajte se naključnemu zagonu stroja: Ko vtikač
vtaknete v vtičnico, tipka za aktiviranje ne sme biti
pritisnjena. Uporabite orodje, ki je priporočeno v
teh navodilih za uporabo. S tem dosežete, da vaš
stroj doseže optimalno moč.
• Kadar stroj deluje, rok ne smete vstaviti v delovno
območje.
7. Tehnični podatki
Gradbene dimenzije D x Š x V
Les ø najv.
Les dolžine najv.
Teža
Motor
Poraba energije P1
Izhodna moč P2
Način delovanja
Cepilna moč
Hod valja
Valj tek naprej
Valj tek nazaj
Količina olja
Obratovalni tlak
Število vrtljajev
Tehnične spremembe so pridržane!
Hrup in vibracije
m OPOZORILO: Hrup ima lahko hude posledice
za vaše zdravje. Pri hrupu stroja nad 85 dB (A) upo-
rabljajte ustrezno zaščito sluha.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
995 x 425 x 610
mm
25 cm
37 cm
45 kg
230/50 V/Hz
1500 W
1100 W
S1
max. 4 t
290 mm
3,86 cm/sec
6,44 cm/sec
2,4 l
165 bar
2850 1/min
8. Rozbaľovaní
• Odprite embalažo in previdno vzemite napravo iz
embalaže.
• Odstranite embalažni material in embalažne in
transportne varovalne priprave (če obstajajo).
• Preverite, če je obseg dobave popoln.
• Preverite morebitne poškodbe naprave in delov pri-
bora, do katerih bi lahko prišlo med transportom.
• V primeru kakršnih koli nepravilnosti nemudoma
obvestite vašega dobavitelja. Kasnejših pritožb ne
bomo upoštevali.
• Po možnosti shranite embalažo do poteka garan-
cijskega roka.
• Pred pričetkom uporabe preberite navodila za upo-
rabo in se seznanite z delovanjem naprave.
• Uporabljajte samo originalne dele za dodatno opre-
mo, obrabne in nadomestne dele. Nadomestne
dele dobite pri vašem specializiranem trgovcu.
• Pri naročanju sporočite številko stroja, tip in leto
izdelave.
m POZOR!
Naprava in ovojnina niso otroške igrače! Otroci
se ne smejo igrati s plastičnimi vrečkami, folijami
in majhnimi delci! Obstaja nevarnost da delce
pogoltnejo in se zadušijo!

9. Postavitev / Pred zagonom

Napravo naj namestita vsaj dve osebi.
9.1 Namestitev ročaja (4) (priložena vrečka a) (Slika 3)
Ročaj pritrdite na U-nosilec z dvema cilindričnima vi-
jakoma.
9.2 Namestitev zaščitne pločevine (L) (priložena
vrečka b) (Slika 4 + 5)
1. Zaščitno pločevino (L) pritrdite na osnovno vodil-
no ploščo (5) ter jo pričvrstite s priloženimi cilin-
dričnimi vijaki in maticami.
2. Odvijte cilindrični vijak s podložko, ki jo najdete na
držalu na robu.
3. Drugi konec zaščitnega stremena s križnim vija-
kom in matico pritrdite na zaščitno pločevino. (3)
4. Zdaj odprti konec zaščitnega stremena (O) spelji-
te med ploščo in nosilcem kolesa ter znova zateg-
nite cilindrični vijak (4).
9.3 Namestitev odlagalne mize (K + M) (priložena
vrečka c + d + e) (Slika 6 + 7 + 8)
1. Odlagalno mizo (K) pritrdite na isti strani kot
zaščitno pločevino (L). Mizo na cepilnik drv
pritrdite z dvema cilindričnima vijakoma in
vzmetnimi obroči. (1)
Pazite, da bosta miza in zaščitna pločevina
potekali v enakomernem razmiku.
SI | 103
