HL400CH
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!

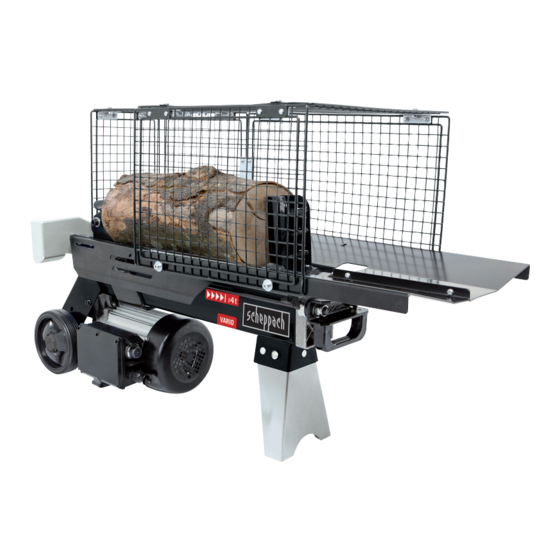

Holzspalter
DE
Originalbedienungsanleitung
Log splitter
GB
Translation of original instruction manual
Fendeur hydraulique
FR
Traduction des instructions d'origine
Spaccalegna
IT
Traduzione dal libretto d'istruzione originale
8
17
26
35
Werbung
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Scheppach HL400CH
Inhaltszusammenfassung für Scheppach HL400CH
- Seite 1 Art.Nr. 5805201984 AusgabeNr. 5805201850 Rev.Nr. 16/05/2019 HL400CH Holzspalter Originalbedienungsanleitung Log splitter Translation of original instruction manual Fendeur hydraulique Traduction des instructions d’origine Spaccalegna Traduzione dal libretto d’istruzione originale Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
- Seite 2 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 3 M6 × 12 × 1 M6 × 12 × 1 M6 × 12 × 1 M6 × 12 × 2 M6 × 20 × 19 M6 × 20 × 1 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 4 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 5 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 6 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 7 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 8: Erklärung Der Symbole Auf Dem Gerät
Haus- und Nutztiere aus dem Gefahrenbereich fern halten (5 m Mindestabstand). In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit die- m Achtung! sem Zeichen versehen 8 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 9: Inhaltsverzeichnis
Gerätebeschreibung Lieferumfang Bestimmungsgemäße Verwendung Allgemeine Sicherheitshinweise Zusätzliche Sicherheitshinweise Technische Daten Auspacken Aufbau / Vor Inbetriebnahme Inbetriebnahme Elektrischer Anschluss Reinigung Transport Lagerung Wartung Entsorgung und Wiederverwertung Störungsabhilfe DE | 9 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 10: Einleitung
Neben den in dieser Bedienungsanleitung enthalte- nen Sicherheitshinweisen und den besonderen Vor- schriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten tech- nischen Regeln zu beachten. 10 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 11: Allgemeine Sicherheitshinweise
Wir übernehmen keine Gewährleistung, wenn das Blockieren des Spalters und Quetschungen kom- Gerät in Gewerbe-, Handwerks- oder Industriebetrie- men. ben sowie bei gleichzusetzenden Tätigkeiten einge- setzt wird. DE | 11 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 12: Zusätzliche Sicherheitshinweise
Bedienungsanleitung empfohlen wird. So errei- chen Sie, dass Ihre Maschine optimale Leistungen erbringt. • Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn die Maschine in Betrieb ist. 12 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 13: Aufbau / Vor Inbetriebnahme
Der Ölstand muss innerhalb der mittleren Markierung am Ölmessstab sein. Die Maschine muss eben stehen. Drehen Sie den Ölmessstab komplett hinein, um den Ölstand zu messen. DE | 13 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 14: Holz Spalten
Gefahr, dass eines der Teile unkontrol- wir, für Maschinen mit hohem Anlaufstrom (ab 3000 lierbare Beschleunigung erfährt. Hohe Verletzungs- Watt), eine Absicherung von C 16A oder K 16A! gefahr! 14 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 15: Reinigung
Verschleißteile*: Spaltkeil, Hydrauliköl, Spaltholmfüh- leicht gängig bleiben. Gelegentlich mit wenigen rungen Tropfen Öl schmieren. • Auflagefläche sauber halten. * nicht zwingend im Lieferumfang enthalten! • Gleitschienen mit Fett schmieren. DE | 15 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 16: Entsorgung Und Wiederverwertung
Entlüfterschraube vor Transport Ölaustritt am Zylinder oder Entlüfterschraube vor Transport fest anziehen nicht angezogen an anderen Stellen Ölablassschraube locker Ölablassschraube fest anziehen Ölventil und/oder Dichtungen defekt Händler anrufen 16 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 17: Explanation Of The Symbols On The Equipment
(minimum distance 5 m) at a distance. In this operating manual, we have used this sign to mark all sections that concern your m Attention! safety. GB | 17 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 18 Safety notes Additional safety instructions Technical data Unpacking Attachment / Before starting the equipment Initial operation Electrical connection Cleaning Transport Storage Maintenance Disposal and recycling Troubleshooting 18 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 19: Introduction
The min- serve the safety information, the assembly instruc- imum age requirement must be complied with. tions and the operating instructions to be found in this manual. GB | 19 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 20: Safety Notes
• See to it that safety instructions and warnings at- manufacturer of the medical implant prior to operat- tached to the machine are always complete and ing the electric tool. perfectly legible. 20 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 21: Technical Data
If the machine noise exceeds 85 dB (A), and spring washers to affix the table to the log please wear suitable hearing protection. splitter. (1) GB | 21 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 22: Initial Operation
(7a) to the housing and tighten it. After- wards you can release the hydraulics lever. The pressure plate will now be resting in the selected position. 22 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 23: Electrical Connection
The printing of the type designation on the connec- • Keep splitting wedge drive clean of dirt, wood shav- tion cable is mandatory. ings, bark, etc. • Lubricate slide rails with grease. GB | 23 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 24: Disposal And Recycling
Wear parts*: splitting wedge guides, hydraulic oil, splitting wedge * Not necessarily included in the scope of delivery! 24 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 25: Troubleshooting
Oil drain screw loose Tighten the oil drain screw firmly Hydraulic control valve assembly and/or Contact your dealer seal(s) worn GB | 25 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 26: Légende Des Symboles Figurant Sur L'appareil
à l’écart de la zone de danger (distance minimale de 5 m). Dans cette notice d'utilisation, nous avons placé les signes suivants à certains emplace- m Attention! ments qui concernent votre sécurité. 26 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 27 Consignes de sécurité supplémentaires Caractéristiques techniques Déballage Montage / Avant la mise en service Mise en service Raccordement électrique Nettoyage Transport Stockage Maintenance Mise au rebut et recyclage Dépannage FR | 27 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 28: Introduction
L‘âge minimum requis doit montage et les consignes d‘utilisation du manuel être respecté. d’utilisation. 28 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 29: Consignes De Sécurité Générales
(ex. en raison de déformations, de découpes de forme irrégulière, etc.) des risques de projection de pièces, de blocage du fendeur et de coincements. FR | 29 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 30: Consignes De Sécurité Supplémentaires
• Maintenez vos mains à distance de la zone de tra- vail si la machine est en cours de fonctionnement. 30 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 31: Montage / Avant La Mise En Service
Fixez le dispositif de protection avec sept vis cruciformes, pinces et écrous. Montez le dispositif de protection FR | 31 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 32: Raccordement Électrique
à fort courant de démarrage (à partir de dégâts sur l’appareil. Pour ce faire, procéder comme 3 000 W) ! suit: 1. Reculer la plaque de serrage jusqu’en position initiale. 32 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 33: Nettoyage
Pièces d‘usure*: Coin de fendage/guides de • Lubrifier les glissières avec de la graisse. longeron de fendage, huile hydraulique, *Pas obligatoirement compris dans la livraison! FR | 33 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 34: Mise Au Rebut Et Recyclage
Serrer la vis d’aération avant le transport avant le transport d’autres endroits Vis de purge d’huile desserrée Resserrer la vis de purge d’huile Soupape d’huile et/ou joints défectueux Appeler le commerçant 34 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 35: Spiegazione Dei Simboli Sull'apparecchio
(distanza minima 5 m). Nelle presenti istruzioni per l'uso i punti riguardanti la sicurezza sono contrassegnati dal m Attenzione! seguente simbolo IT | 35 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 36 Ulteriori avvisi di sicurezza Caratteristiche tecniche Disimballaggio Montaggio / Prima della messa in funzione Messa in servizio Ciamento elettrico Pulizia Trasporto Stoccaggio Manutenzione Smaltimento e riciclaggio Risoluzione dei guasti 36 | IT www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 37: Introduzione
Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l‘e- sercizio di macchine di lavorazione del legno. IT | 37 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 38: Indicazioni Generali Di Sicurezza
Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese com- merciali, artigianali o industriali, o in attivita equi- valenti. 38 | IT www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 39: Ulteriori Avvisi Di Sicurezza
I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! Sussi- la macchina è in funzione. ste pericolo di ingerimento e soffocamento! IT | 39 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 40: Montaggio / Prima Della Messa In Funzione
Montare il dispositivo di protezione (G) sulla protezione della leva di comando (11) e fissarli con le viti con intaglio a croce e i dadi. 40 | IT www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 41: Ciamento Elettrico
2. Inserire un cuneo sotto al pezzo di legno da • Il raccordo di rete è protetto con un fusibile massi- estrarre come indicato (vedere la figura 15) mo di 16 A. IT | 41 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 42: Pulizia
Se necessario, serrare. Quando si deve cambiare l’olio? Il cambio dell’olio si esegue dopo 150 ore di funzio- namento. 42 | IT www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 43: Smaltimento E Riciclaggio
Perdita di olio al cilindro o in del trasporto altri punti Stringere correttamente la vite di scarico Vite di scarico dell’olio allentata dell’olio Valvola olio e/o guarnizioni difettose Consultare il rivenditore IT | 43 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 44 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 45 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 46: Ce-Konformitätserklärung
Conseil du 8 juin 2011 visant à limiter l’utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques. Ichenhausen, den 16.05.2019 __________________________ Unterschrift / Markus Bindhammer / Technical Director First CE: 2019 Documents registar: Viktor Härtl Subject to change without notice Günzburger Str. 69, D-89335 Ichenhausen www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 47: Garantiebedingungen
Fabrikation von Holzbearbeitungsmaschinen GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: +49 [0] 8223 4002 99 oder +800 4002 4002 (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: service@scheppach.com · Internet: http://www.scheppach.com * Produktabhängig auch über 24 Monate;... - Seite 48 Pirkimo nutraukimas ar pirkimo kainos sumažinimas, kaip ir metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
