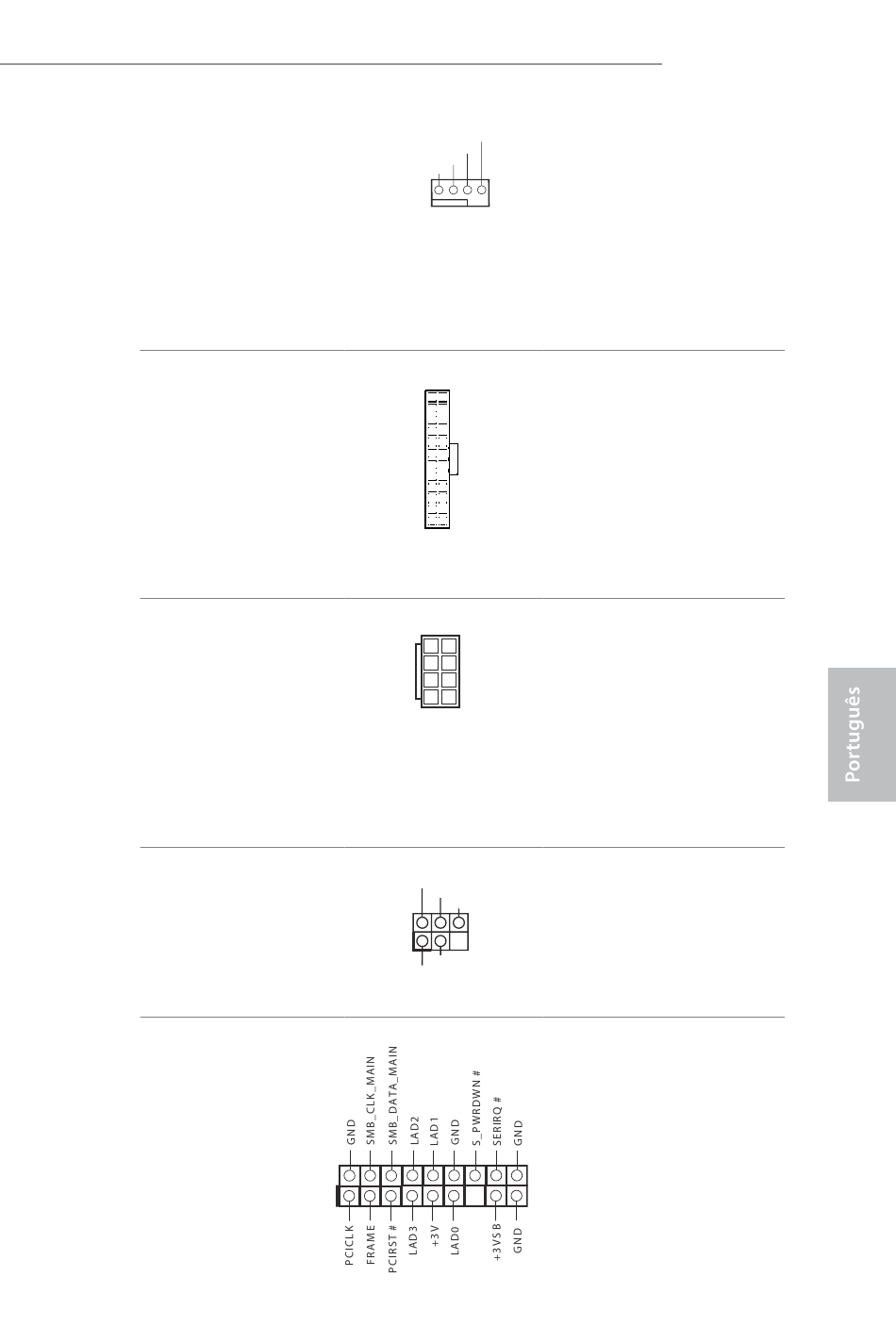

Conectores da ventoinha
da CPU
(CPU_FAN1 de 4 pinos)
(consultar p.1, N.º 2)
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(consultar p.1, N.º 5)
Conector de alimentação
de 12V ATX
(ATX12V2 de 8 pinos)
(consultar p.1, N.º 1)
Terminal do módulo de
infra-vermelhos
(IR1 de 5 pinos)
(consultar p.1, N.º 19)
Suporte TPM
(TPMS1 de 17 pinos)
(consultar p.1, N.º 20)
FAN_SPEED_CONTROL
FAN_SPEED
+12V
GND
1 2 3 4
12 24
1 13
5 1
8 4
IRTX
+5VSB
DUMMY
1
GND
IRRX
1
970M Pro3
Esta placa principal
inclui um conector
de ventoinha de CPU
(Ventoinha silenciosa)
de 4 pinos. Se pretender
ligar uma ventoinha de
CPU de 3 pinos, ligue-a
ao Pino 1-3.
Esta placa principal
inclui um conector de
alimentação de 12V ATX
de 24 pinos. Para utilizar
uma fonte de alimen-
tação ATX de 20 pinos,
introduza-a no Pino 1 e
Pino 13.
Esta placa principal
inclui um conector de
alimentação de 12V ATX
de 8 pinos. Para utilizar
uma fonte de alimen-
tação ATX de 4 pinos,
introduza-a no Pino 1 e
Pino 5.
Este terminal suporta
um módulo de infra-
vermelhos opcional para
transmissão e recepção
sem ios.
Este conector suporta um
sistema com Módulo de Plata-
forma Coniável (TPM), que
pode armazenar com segurança
chaves, certiicados digitais,
senhas e dados. Um sistema
TPM também ajuda a melhorar
a segurança de rede, a proteger
identidades digitais e a garantir
a integridade da plataforma.
