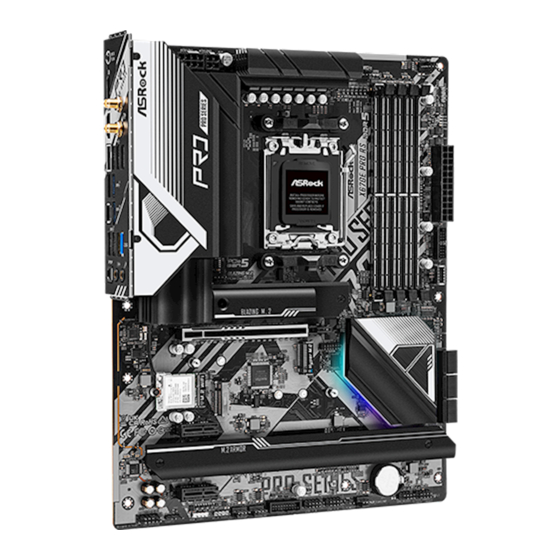

ASROCK PRO-Serie Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. PRO-Serie
  6. Benutzerhandbuch
ASROCK PRO-Serie Benutzerhandbuch

ASROCK PRO-Serie Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK PRO-Serie

Inhaltszusammenfassung für ASROCK PRO-Serie

  • Seite 2: Kontaktinformationen

    Kontaktinformationen Wenn Sie sich mit ASRock in Verbindung setzen oder mehr über ASRock erfahren möchten, besuchen Sie bitte die ASRock-Website unter http://www.asrock.com; oder wenden Sie sich für weitere Informationen an Ihren Händler. Für technische Fragen senden Sie bitte ein Support-Anfrageformular an https://event.asrock.com/tsd.asp ASRock Incorporation E-Mail: info@asrock.com.tw...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Kapitel 1 Einleitung Lieferumfang Technische Daten Motherboard-Layout E/A-Blende Blockdiagramm 802.11ax-WLAN-6E-Modul und ASRock-WLAN-2,4/5/6-GHz- Antenne Grafikkartenhalter Kapitel 2 Installation Installation der CPU Installation des CPU-Lüfters und des Kühlkörpers Installation von Speichermodulen (DIMM) Anschluss der Frontblendenstiftleiste Installation des Motherboards Installation der SATA-Laufwerke Installation einer Grafikkarte Anschließen von Peripheriegeräten...
  • Seite 4 2.12 Integrierte Stiftleisten und Anschlüsse 2.13 Intelligente Schalter 2.14 Post Status Checker 2.15 M.2 SSD-Modul Installationsanleitung (M2_1) 2.16 M.2-SSD-Modul Installationsanleitung (M2_2) 2.17 M.2-SSD-Modul Installationsanleitung (M2_3 und M2_5) 2.18 M.2-SSD-Modul Installationsanleitung (M2_4)

  • Seite 5: Kapitel 1 Einleitung

    X670E Pro RS Kapitel 1 Einleitung Vielen Dank, dass Sie sich für das ASRock X670E Pro RS entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Seite 6: Technische Daten

    6600+(OC)* • Systemspeicher, max. Kapazität: 128GB • Unterstützt Extreme-Memory-Profile- (XMP) und EXTended Profiles for Overclocking (EXPO)-Speichermodule * Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/) Erweiterungs- CPU: • 1 x PCIe 5.0 x16-Steckplätze (PCIE1), unterstützt x16-Modus* steckplatz Chipsatz: • 2 x PCIe-4.0-x1-Steckplätze (PCIE2 und PCIE3)*...

  • Seite 7: Wireless Lan

    X670E Pro RS Audio • 7.1-Kanal-HD-Audio (Realtek ALC897-Audiocodec) • Nahimic Audio • 2,5 Gigabit LAN 10/100/1000/2500 Mb/s • Dragon RTL8125BG • Unterstützt Dragon-2,5-GHz-LAN-Software - Intelligente Bandbreitensteuerung mit automatischer Anpassung - Visuell ansprechende Benutzeroberfläche - Visuelle Netzwerknutzungsstatistiken - Optimierte Standardeinstellung für Spiel-, Browser- und Streaming-Modi - Nutzerangepasste Prioritätssteuerung Wireless LAN...
  • Seite 8 • 1 x Hyper-M.2-Sockel (M2_3, Key M), unterstützt Typ-2260/2280- PCIe-Gen4x4-Modus (64 Gb/s)* • 6 x SATA-III-6,0-Gb/s-Anschlüsse * Unterstützt NVMe-SSD als Bootplatte * Unterstützt ASRock U.2-Kit RAID • Unterstützt RAID 0, RAID 1 und RAID 10 für SATA- Speichergeräte. • Unterstützt RAID 0, RAID 1 und RAID 10 für M.2-NVMe-...

  • Seite 9: Anschluss

    X670E Pro RS Anschluss • 1 x SPI-TPM-Stiftleiste • 1 x Betrieb-LED- und Lautsprecher-Stiftleiste • 1 x RGB-LED-Stiftleiste* • 3 x Adressierbare-LED-Stiftleiste** • 1 x CPU-Lüfteranschluss (4-polig)*** • 1 x Anschluss für CPU-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)**** • 4 x Anschlüsse für Gehäuse-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)***** • 1 x 24-poliger ATX-Netzanschluss (hochdichter Netzanschluss) • 1 x 8-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)
  • Seite 10 * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen.

  • Seite 11: Motherboard-Layout

    X670E Pro RS 1.3 Motherboard-Layout CPU_FAN2/WP BIOS _FB1 ATX12V2 ATX12V1 CPU_FAN1 BOOT DRAM USB 3.2 Gen1 T:USB32_1 B: USB32_2 USB 3.2 Gen2 T:USB32_3 B: USB32_TC_1 USB 3.2 Gen1 Top: T: USB32_4 RJ-45 B: USB32_5 CHA_FAN2 /WP1 USB32_TC_2 X670 PCIE1 SPI_TPM_J1 BIOS X670 WiFi-802.11ax...
  • Seite 12 Nr. Beschreibung 8-poliger 12-V-Netzanschluss (ATX12V1) 4-poliger 12-V-Netzanschluss (ATX12V2) CPU-Lüfteranschluss (CPU_FAN1) 2 x 288-polige DDR5-DIMM-Steckplätze (DDR5_A1, DDR5_B1) 2 x 288-polige DDR5-DIMM-Steckplätze (DDR5_A2, DDR5_B2) CPU-/Wasserpumpen-Lüfteranschluss (CHA_FAN2/WP) Adressierbare-LED-Stiftleiste (ADDR_LED3) Adressierbare-LED-Stiftleiste (ADDR_LED2) Post Status Checker (PSC) 10 ATX-Netzanschluss (ATXPWR1) 11 USB-3.2-Gen1-Stiftleiste (USB32_6_7) 12 Type-C-USB-3.2 Gen2x2-Stiftleiste für die Frontblende (USB32_TC_2) 13 SPI-TPM-Stiftleiste (SPI_TPM_J1) 14 SATA3-Anschlüsse (SATA3_6)(oben), (SATA3_5)(unten) 15 SATA3-Anschlüsse (SATA3_4)(oben), (SATA3_3)(unten)

  • Seite 13: E/A-Blende

    X670E Pro RS 1.4 E/A-Blende Nr. Beschreibung Beschreibung Antennenanschlüsse USB-3.2-Gen2-Type-C-Port 2,5G LAN RJ-45-Port* (USB32_TC_1) Mikrofoneingang** USB-3.2-Gen1-Type-A-Ports Line-Ausgang** (USB32_12) Optischer SPDIF-Ausgang USB-2.0-Ports (USB_1234) USB-3.2-Gen1-Type-A-Ports HDMI-Port (USB32_45) DisplayPort 1.4 USB-3.2-Gen2-Type-A-Port BIOS-Flashback-Taste (USB32_3)

  • Seite 14: Beschreibung

    ** Zwei LEDs an jedem LAN-Port. In der Tabelle unten ist die Bedeutung der LED-Anzeigen für den LAN-Port beschrieben. AKT/LINK-LED GESCHWINDIGKEITS-LED LAN-Port Aktivität/Verbindung-LED Geschwindigkeit-LED Status Beschreibung Status Beschreibung Keine Verbindung Verbindung mit 10 Mbit/s Verbindung mit Blinkend Datenaktivität Orange 100 Mbit/s / 1 Gbit/s Verbindung Grün Verbindung mit 2,5 Gbit/s...

  • Seite 15: Blockdiagramm

    X670E Pro RS 1.5 Blockdiagramm...

  • Seite 16: 802.11Ax-Wlan-6E-Modul Und Asrock-Wlan-2,4/5/6-Ghz-Antenne

    1.6 802.11ax-WLAN-6E-Modul und ASRock-WLAN- 2,4/5/6-GHz-Antenne 802.11ax-WLAN-6E- und BT-Modul Dieses Motherboard ist mit einem exklusiven 802.11-a/b/g/n/ac/ax-WLAN-6E- und BT- Modul ausgestattet, das Unterstützung für die Verbindungsstandards 802.11-a/b/g/n/ac/ax- WLAN-6E und Bluetooth bietet. Das WLAN-6E- und BT-Modul ist ein benutzerfreundlicher WLAN-Adapter (Wireless Local Area Network), der WLAN-6E und BT unterstützt. Der Bluetooth-Standard verfügt über die Smart Ready-Technologie, die eine völlig neue Klasse...

  • Seite 17: Grafikkartenhalter

    X670E Pro RS 1.7 Grafikkartenhalter Installation des Grafikkartenhalters Stellen Sie vor der Installation des Grafikkartenhalters sicher, dass Ihr Motherboard ordnungsgemäß in ein PC-Gehäuse eingebaut ist. Schritt 1 Befestigen Sie den Grafikkartenhalter mit 2 Schrauben am Gehäuse. *Im Lieferumfang sind zwei Arten von Schrauben enthalten.

  • Seite 18: Kapitel 2 Installation

    Kapitel 2 Installation Dies ist ein Motherboard mit ATX-Formfaktor. Bevor Sie das Motherboard einbauen, sollten Sie die Konfiguration Ihres Gehäuses überprüfen, um sicherzustellen, dass das Motherboard in das Gehäuse passt. Sicherheitsvorkehrungen vor der Installation Beachten Sie die folgenden Vorsichtsmaßnahmen, bevor Sie Motherboard-Komponenten installieren oder Motherboard-Einstellungen ändern.

  • Seite 19: Installation Der Cpu

    X670E Pro RS 2.1 Installation der CPU 1. Bevor Sie die 1718-polige CPU in den Sockel einsetzen, prüfen Sie bitte, ob die PnP-Kappe auf dem Sockel sitzt, ob die CPU-Oberfläche verunreinigt ist oder ob Stifte im Sockel verbogen sind. Setzen Sie die CPU nicht gewaltsam in den Sockel ein, wenn eine der oben genannten Situationen vorliegt.
  • Seite 20 Setzen Sie die CPU vorsichtig und so flach wie möglich ein. Lassen Sie sie nicht fallen.
  • Seite 21 X670E Pro RS Vergewissern Sie sich, dass die CPU auf den Sockel ausgerichtet ist, bevor Sie sie einrasten. Achten Sie darauf, dass die schwarze Abdeckplatte immer an ihrem Platz ist, bis sie beim Schließen des Sockelhebels abspringt. Bitte bewahren Sie die Abdeckung auf, wenn der Prozessor entfernt wird. Die Abdeckung muss angebracht werden, wenn Sie das Motherboard zum Kundendienst einschicken möchten.

  • Seite 22: Installation Des Cpu-Lüfters Und Des Kühlkörpers

    2.2 Installation des CPU-Lüfters und des Kühlkörpers Nachdem Sie die CPU in dieses Motherboard eingebaut haben, ist es notwendig, einen größeren Kühlkörper und einen Lüfter zu installieren, um die Wärme abzuführen. Sie müssen auch Wärmeleitpaste zwischen die CPU und den Kühlkörper sprühen, um die Wärmeableitung zu verbessern.
  • Seite 23 X670E Pro RS...
  • Seite 24 Installation des CPU-Kühlers (Typ 2)
  • Seite 25 X670E Pro RS...
  • Seite 26 +12 V *Die hier gezeigten Abbildungen dienen nur zu Referenzzwecken und stimmen möglicherweise nicht genau mit dem von Ihnen erworbenen Modell überein.
  • Seite 27 X670E Pro RS Installation des CPU-Kühlers (Typ 3)
  • Seite 29 X670E Pro RS...
  • Seite 30 Bitte beachten Sie, dass in diesem Schritt jeweils nur ein Kabel verwendet werden sollte. Wenn Sie RGB_LED1 wählen, installieren Sie bitte das ASRock-Dienstprogramm „ASRock Polychrome SYNC“. Wenn Sie den USB-Anschluss wählen, installieren Sie bitte das AMD-Dienstprogramm „SR3 Settings Software“.

  • Seite 31: Installation Von Speichermodulen (Dimm)

    X670E Pro RS 2.3 Installation von Speichermodulen (DIMM) Dieses Motherboard verfügt über vier 288-polige DDR5 (Double Data Rate 5)-DIMM- Steckplätze und unterstützt die Dual-Channel-Speichertechnologie. 1. Für eine Dual-Channel-Konfiguration müssen Sie immer identische DDR5-DIMM-Paare (gleiche Marke, Geschwindigkeit, Größe und Chip-Typ) installieren. 2.

  • Seite 33: Anschluss Der Frontblendenstiftleiste

    X670E Pro RS 2.4 Anschluss der Frontblendenstiftleiste Frontblende Drähte Systemblende-Stiftleiste Power SW (-) RESET SW (+) Power SW (+) RESET SW (-) Power LED (-) HDD LED (-) Power LED (+) HDD LED (+) PANEL1...

  • Seite 34: Installation Des Motherboards

    2.5 Installation des Motherboards...

  • Seite 35: Installation Der Sata-Laufwerke

    X670E Pro RS 2.6 Installation der SATA-Laufwerke Optisches Laufwerk SATA-Laufwerk SATA-Datenkabel...
  • Seite 36 SATA-Netzanschluss SATA-Datenanschluss...

  • Seite 37: Installation Einer Grafikkarte

    X670E Pro RS 2.7 Installation einer Grafikkarte CLICK!

  • Seite 38: Erweiterungssteckplätze (Pcie-Steckplätze)

    Erweiterungssteckplätze (PCIe-Steckplätze) Auf dem Motherboard befinden sich 3 PCI Express-Steckplätze. Bevor Sie eine Erweiterungskarte installieren, vergewissern Sie sich bitte, dass die Stromversorgung ausgeschaltet oder das Netzkabel abgezogen ist. Bitte lesen Sie die Dokumentation der Erweiterungskarte und nehmen Sie die notwendigen Hardware-Einstellungen für die Karte vor, bevor Sie mit der Installation beginnen.

  • Seite 39: Anschließen Von Peripheriegeräten

    X670E Pro RS 2.8 Anschließen von Peripheriegeräten...

  • Seite 40: Anschließen Der Stromanschlüsse

    2.9 Anschließen der Stromanschlüsse...

  • Seite 41: Einschalten

    X670E Pro RS 2.10 Einschalten...

  • Seite 42: Jumpereinstellung

    2.11 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper (CLRCMOS1) (siehe Seite 7, Nr. 20) CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS.

  • Seite 43: Integrierte Stiftleisten Und Anschlüsse

    X670E Pro RS 2.12 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste (9-polig PANEL1) (siehe Seite 7, Nr.
  • Seite 44 Betrieb-LED- und Lautsprecher-Stiftleiste (7-polig SPK_PLED1) (siehe Seite 7, Nr. 18) Bitte verbinden Sie die Betrieb-LED des Gehäuses und den Gehäuselautsprecher mit dieser Stiftleiste. SPK_PLED1 SPEAKER DUMMY DUMMY PLED+ PLED+ PLED-...

  • Seite 45: Serial-Ata-Iii-Anschlüsse

    X670E Pro RS Serial-ATA-III-Anschlüsse Winkel rechts: (SATA3_1) (siehe Seite 7, Nr. 16) (unten) (SATA3_2) (siehe Seite 7, Nr. 16) (oben) (SATA3_3) (siehe Seite 7, Nr. 15) (unten) (SATA3_4) (siehe Seite 7, Nr. 15) (oben) (SATA3_5) (siehe Seite 7, Nr. 14) (unten) (SATA3_6) (siehe Seite 7, Nr.
  • Seite 46 USB 2.0-Stiftleisten (9-polig USB_5_6) (siehe Seite 7, Nr. 21) (9-polig USB_7_8) (siehe Seite 7, Nr. 22) Es gibt zwei Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen. USB_5_6 USB_PWR DUMMY USB_PWR USB_7_8 USB_PWR DUMMY USB_PWR...
  • Seite 47 X670E Pro RS USB 3.2 Gen1-Stiftleisten (19-polig USB32_6_7) (siehe Seite 7, Nr. 11) (19-polig USB32_8_9) (siehe Seite 7, Nr. 23) Es gibt zwei Stiftleisten an diesem Motherboard. Jede USB 3.2 Gen1-Stiftleiste kann zwei Ports unterstützen. USB32_6_7 Vbus Vbus Vbus IntA_PB_SSRX- IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+...
  • Seite 48 Type-C-USB-3.2 Gen2x2-Stiftleiste für die Frontblende (20-polig USB32_TC_2) (siehe Seite 7, Nr. 12) Es gibt eine Type-C-USB-3.2 Gen2x2-Stiftleiste für die Frontblende an diesem Motherboard. Diese Stiftleiste dient dem Anschluss eines USB-3.2 Gen2x2-Moduls für zusätzliche USB-3.2 Gen2x2-Ports. USB32_TC_2 USB-Type-C-Kabel...
  • Seite 49 X670E Pro RS Audiostiftleiste Frontblende (9-polig HD_AUDIO1) (siehe Seite 7, Nr. 28) Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende. HD_AUDIO1 PRESENCE# MIC_RET OUT_RET OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt.
  • Seite 50 Gehäuse-/Wasserpumpen-Lüfteranschlusse (4-Polig CHA_FAN1/WP) (siehe Seite 19, Nr. 7) (4-polig CHA_FAN2/WP) (siehe Seite 7, Nr. 29) (4-polig CHA_FAN3/WP) (siehe Seite 7, Nr. 25) (4-polig CHA_FAN4/WP) (siehe Seite 7, Nr. 24) Dieses Motherboard bietet vier 4-polige Wasserkühlung-Gehäuselüfteranschlüsse. Falls Sie einen 3-poligen Gehäuse-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
  • Seite 51 X670E Pro RS CPU-Lüfteranschluss (4-polig CPU_FAN1) (siehe Seite 7, Nr. 3) Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. CPU_FAN1 +12V CPU_F AN_SPEED FAN_SPEED_CONTROL CPU-/Wasserpumpen-Lüfteranschluss (4-polig CPU_FAN2/WP) (siehe Seite 7 Nr.
  • Seite 52 ATX-Netzanschluss (24-polig ATXPWR1) (siehe Seite 7, Nr. 10) Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. ATXPWR1...
  • Seite 53 X670E Pro RS ATX-12-V-Netzanschluss (8-polig ATX12V1) (siehe Seite 7, Nr. 1) Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an. *Warnung: Bitte stellen Sie sicher, dass das Stromkabel der CPU und nicht das der Grafikkarte angeschlossen ist.
  • Seite 54 ATX-12-V-Netzanschluss (4-polig ATX12V2) (siehe Seite 7, Nr. 2) An diesen Anschluss schließen Sie ein ATX-12 V-Netzteil an. *Der Netzteilstecker passt nur in einer Richtung in diesen Anschluss. *Anschluss eines 4-poligen ATX-12-V-Kabels an ATX12V2 ist optional. *Zur erweiterten Übertaktung sollten Sie diesen Anschluss gemeinsam mit ATX12V1 verwenden.
  • Seite 55 X670E Pro RS SPI-TPM-Stiftleiste (13-polig SPI_TPM_J1) (siehe Seite 7, Nr. 13) Dieser Anschluss unterstützt das SPI Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM- System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
  • Seite 56 RGB-LED-Stiftleiste (4-polig RGB_LED1) (siehe Seite 7, Nr. 27) Diese RGB-Stiftleiste dient dem Anschließen eines RGB-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht. Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden. RGB_LED1 +12V G R Schließen Sie Ihren RGB-LED-Streifen an der RGB-LED-Stiftleiste (RGB_LED1) auf dem Motherboard an.
  • Seite 57 X670E Pro RS Adressierbare-LED-Stiftleisten (3-polig ADDR_LED1) (siehe Seite 7, Nr. 26) (3-polig ADDR_LED2) (siehe Seite 7, Nr. 8) (3-polig ADDR_LED3) (siehe Seite 7, Nr. 7) Diese Stiftleisten dienen der Verbindung des Adressierbare-LED-Verlängerungskabels, womit Nutzer zwischen verschiedenen LED-Lichteffekten wählen können. Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.
  • Seite 58 1. Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden. 2. Bevor Sie Ihr RGB-LED-Kabel installieren oder entfernen, schalten Sie bitte Ihr System aus und ziehen Sie das Netzkabel aus der Steckdose. Andernfalls kann es zu Schäden an den Motherboard- Komponenten kommen.
  • Seite 59 X670E Pro RS 2.13 Intelligente Schalter Das Motherboard hat eine intelligente Taste: BIOS-Flashback-Taste ermöglicht Nutzern die Leerung des BIOS. BIOS-Flashback-Taste (BIOS_FB1) (siehe Seite 9, Nr. 12) BIOS-Flashback-Taste ermöglicht Nutzern die Leerung des BIOS. BIOS_FB1 USB-BIOS-Flashback-Port...
  • Seite 60 BIOS deaktivieren. Andernfalls kann ein unvorhersehbarer Fehler auftreten. Befolgen Sie zur Verwendung der USB-BIOS-Flashback-Funktion die nachstehenden Schritte. 1. Laden Sie die aktuellste BIOS-Datei von der ASRock-Webseite herunter: http://www.asrock.com. 2. Kopieren Sie die BIOS-Datei auf Ihr USB-Flash-Laufwerk. Stellen Sie sicher, dass das Dateisystem Ihres USB-Flash-Laufwerks FAT32 ist.
  • Seite 61 X670E Pro RS 2.14 Post Status Checker Der Post Status Checker (PSC) führt eine Computerdiagnose durch, wenn der Benutzer die Maschine einschaltet. Ein rotes Licht leuchtet auf, als Hinweis, dass die CPU, der Arbeitsspeicher, die VGA oder der Speicher nicht richtig funktionieren. Das Licht erlöscht, wenn die vier oben genannten Komponenten normal funktionieren.
  • Seite 62 2.15 M.2 SSD-Modul Installationsanleitung (M2_1) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der Blazing-M.2-Sockel (M2_1, Key M) unterstützt Typ-2280-PCIe-Gen5x4-Modus (128 Gb/s). Installation des M.2-SSD-Moduls Schritt 1 Bereiten Sie ein M.2-SSD-Modul vor. Schritt 2 Bestimmen Sie je nach Platinenausführung und Länge Ihres M.2 SSD-Moduls die richtige Stelle für die Mutter.
  • Seite 63 X670E Pro RS Schritt 3 Vor der Installation eines M.2-SSD- Moduls lösen Sie bitte die Schrauben, mit denen der M.2-Kühlkörper befestigt ist. *Bitte entfernen Sie die Schutzfolien auf der Unterseite des M.2- Kühlkörpers, bevor Sie ein M.2-SSD- Modul installieren. Schritt 4 Setzen Sie das M.2-SSD-Modul sorgfältig an den M.2-Steckplatz an, schieben Sie das Modul vorsichtig...
  • Seite 64 M.2-Anschluss (2) und dann die Schraube neben dem M.2-Anschluss (3) fest. *Ziehen Sie die Schraube bitte nicht übermäßig fest an, andernfalls können das Modul und der M.2- Kühlkörper beschädigt werden. Die aktuelle Unterstützungsliste für M.2-SSD-Module finden Sie auf unserer Website: http://www.asrock.com...
  • Seite 65 X670E Pro RS 2.16 M.2-SSD-Modul Installationsanleitung (M2_2) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der Hyper-M.2-Sockel (M2_2, Key M) unterstützt Typ-2260/2280-PCIe-Gen4x4-Modus (64 Gb/s). Installation des M.2-SSD-Moduls Schritt 1 Legen Sie ein M.2 SSD-Modul und die zugehörige Schraube bereit.
  • Seite 66 Schritt 6 Fixieren Sie das Modul, indem Sie die Schraube mit einem Schraubendreher anziehen. Ziehen Sie die Schraube nicht übermäßig stark an; andernfalls NUT2 NUT1 kann das Modul beschädigt werden. Die aktuelle Unterstützungsliste für M.2-SSD-Module finden Sie auf unserer Website: http://www.asrock.com...
  • Seite 67 X670E Pro RS 2.17 M.2-SSD-Modul Installationsanleitung (M2_3 und M2_5) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Die Hyper-M.2-Sockel (M2_3 und M2_5, Key M) unterstützen Typ-2260/2280-PCIe- Gen4x4-modus (64 Gb/s). Installation des M.2-SSD-Moduls Schritt 1 Legen Sie ein M.2 SSD-Modul und die zugehörige Schraube bereit.
  • Seite 68 Schritt 3 Vor der Installation eines M.2-SSD- Moduls lösen Sie bitte die Schrauben, mit denen der M.2-Kühlkörper befestigt ist. *Bitte entfernen Sie die Schutzfolien auf der Unterseite des M.2- Kühlkörpers, bevor Sie ein M.2-SSD- Modul installieren. Schritt 4 Versetzen Sie den Abstandhalter je nach Modultyp und -länge.
  • Seite 69 Fixieren Sie den M.2-Kühlkörper, indem Sie die Schrauben mit einem Schraubendreher anziehen. Ziehen Sie die Schraube bitte nicht übermäßig fest an, andernfalls können das Modul und der M.2- Kühlkörper beschädigt werden. Die aktuelle Unterstützungsliste für M.2-SSD-Module finden Sie auf unserer Website: http://www.asrock.com...
  • Seite 70 2.18 M.2-SSD-Modul Installationsanleitung (M2_4) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der M.2-Sockel (M2_4, Key M) unterstützt Typ-2242/2260/2280-SATA-III-6,0-Gb/s- und PCIe- Gen3x2- (16 Gb/s) Modi. Installation des M.2-SSD-Moduls Schritt 1 Legen Sie ein M.2 SSD-Modul und die zugehörige Schraube bereit.
  • Seite 71 Schritt 6 Fixieren Sie das Modul, indem Sie die Schraube mit einem Schraubendreher anziehen. Ziehen Sie die Schraube nicht übermäßig stark an; andernfalls NUT2 NUT1 kann das Modul beschädigt werden. Die aktuelle Unterstützungsliste für M.2-SSD-Module finden Sie auf unserer Website: http://www.asrock.com...

  • Seite 72: Haftungsausschluss

    Veröffentlicht August 2022 Copyright©2022 ASRock INC. Alle Rechte vorbehalten. Copyright-Hinweis: Kein Teil dieser Dokumentation darf ohne schriftliche Genehmigung von ASRock Inc. in irgendeiner Form oder mit irgendwelchen Mitteln reproduziert, abgeschrieben, übertragen oder übersetzt werden, mit Ausnahme der Vervielfältigung der Dokumentation durch den Käufer zu Sicherungszwecken.

  • Seite 73: Nur Australien

    Anspruch auf Reparatur oder Ersatz der Waren, wenn die Waren nicht von akzeptabler Qualität sind und es sich nicht um einen schwerwiegenden Fehler handelt. Wenn Sie Hilfe benötigen, wenden Sie sich bitte an ASRock, Tel.: +886-2-28965588 ext.123 (es fallen die üblichen internationalen Gesprächsgebühren an)
  • Seite 74 ASRock INC. erklärt hiermit, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der entsprechenden UKCA-Richtlinien übereinstimmt. Den vollständigen Text der UKCA-Konformitätserklärung finden Sie unter: http://www.asrock.com ASRock INC. erklärt hiermit, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der entsprechenden Richtlinien übereinstimmt.

  • Seite 75: Funktion

    Der Betrieb im 5,15-5,35-GHz-Band ist nur für den Gebrauch in Innenräumen gestattet. Funk-Sendeleistung pro Transceiver-Typ Funktion Frequenz Maximale Ausgangsleistung (EIRP) 2400-2483,5 MHz 18,5 + / -1,5 dbm 5150-5250 MHz 21,5 + / -1,5 dbm 18.5 + / -1.5 dbm (kein TPC) 5250-5350 MHz WLAN 21.5 + / -1.5 dbm (TPC)
