- Seite 2 Kontaktinformationen Wenn Sie sich mit ASRock in Verbindung setzen oder mehr über ASRock erfahren möchten, besuchen Sie bitte die ASRock-Website unter http://www.asrock.com; oder wenden Sie sich für weitere Informationen an Ihren Händler. Für technische Fragen senden Sie bitte ein Support-Anfrageformular an https://event.asrock.com/tsd.asp ASRock Incorporation E-Mail: info@asrock.com.tw...
- Seite 3 Kapitel 1 Einleitung Lieferumfang Technische Daten Motherboard-Layout E/A-Blende Blockdiagramm 802.11axe Wi-Fi 6E-Modul und ASRock-WLAN-2,4/5/6-GHz- Antenne (für B860 Pro-A WiFi) Kapitel 2 Installation Installation der CPU Installation des CPU-Lüfters und des Kühlkörpers Installation von Speichermodulen (DIMM) Anschluss der Frontblendenstiftleiste E/A-Blendenabschirmung Installation des Motherboards...
- Seite 4 2.14 Post Status Checker 2.15 Intelligente Taste 2.16 Installationsanleitung zu M.2-WLAN/BT-PCIe-WLAN-Modul und Intel® CNVi (WLAN/BT integriert) (für B860 Pro-A) 2.17 M.2-SSD-Installationsanleitung (M2_1) 2.18 M.2-SSD-Installationsanleitung (M2_2) 2.19 M.2-SSD-Installationsanleitung (M2_3)

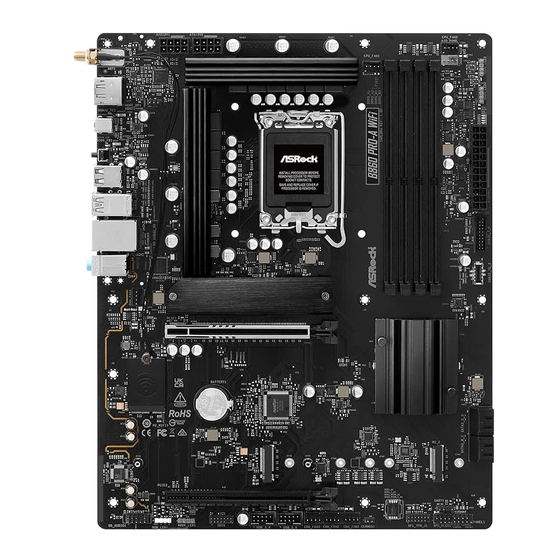

- Seite 5 B860 Pro-A Kapitel 1 Einleitung Vielen Dank, dass Sie sich für das ASRock B860 Pro-A WiFi / B860 Pro-A entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung und ein robustes Design, das unser Streben nach Qualität und Beständigkeit erfüllt.
- Seite 6 • Unterstützt Clocked Unbuffered DIMM (CUDIMM) • Systemspeicher, max. Kapazität: 256 GB • Unterstützt Intel® Extreme Memory Profile (XMP) 3.0x * Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/) Erweiterungs- CPU: steckplatz • 1 x PCIe 5.0 x16-Steckplätze (PCIE1), unterstützt x16-Modus* Chipsatz: •...
- Seite 7 B860 Pro-A WiFi B860 Pro-A Grafikkarte • Integrierte Intel® UHD Graphics-Visualisierung und VGA- Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind. • Intel® X LPG-Grafikarchitektur • 1 x HDMI-2.1-TMDS/FRL-8G-kompatibel, unterstützt HDR, HDCP 2.3 und max. Auflösung bis 4K bei 120 Hz •...
- Seite 8 • 6 x USB 2.0 (2 hinten, 4 vorne) * Alle USB-Ports sind mit einem Schutz gegen elektrostatische Entladung ausgestattet Rückblende • 2 x Antennenanschluss (für B860 Pro-A WiFi) • 2 x Antennenmontagepunkte (für B860 Pro-A) • 1 x HDMI-Port • 1 x DisplayPort 1.4 •...
- Seite 9 B860 Pro-A WiFi B860 Pro-A Anschluss • 1 x SPI-TPM-Stiftleiste • 1 x Betrieb-LED- und Lautsprecher-Stiftleiste • 1 x RGB-LED-Stiftleiste* • 3 x Adressierbare-LED-Stiftleiste** • 2 x CPU-Lüfteranschluss (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)*** • 4 x Gehäuselüfteranschluss (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)*** • 1 x AIO-Pumpenlüfteranschluss (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)***...
- Seite 10 * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen.
- Seite 11 B860 Pro-A WiFi B860 Pro-A 1.3 Motherboard-Layout CPU_FAN2 ATX12V1 ATX12V2 AIO_PUMP CPU_FAN1 DRAM BOOT USB 2.0 T: USB_2 B: USB_1 USB 3.2 Gen1 Top: T: USB32_6 RJ-45 B: USB32_5 CHA_FAN4 PCIE1 Intel B860 CMOS SUPER Battery M2_WIFI1 AUDIO CODEC PCIE2...
- Seite 12 Nr. Beschreibung ATX-12-V-Netzanschluss (ATX12V1) ATX-12-V-Netzanschluss (ATX12V2) CPU-Lüfteranschluss (CPU_FAN1) 2 x 288-polige DDR5-DIMM-Steckplätze (DDR5_A1, DDR5_B1) 2 x 288-polige DDR5-DIMM-Steckplätze (DDR5_A2, DDR5_B2) CPU-Lüfteranschluss (CPU_FAN2) AIO-Pumpen-Anschluss (AIO_PUMP) Adressierbare-LED-Stiftleiste (ADDR_LED3) Adressierbare-LED-Stiftleiste (ADDR_LED2) Post Status Checker (PSC) ATX-Netzanschluss (ATXPWR1) USB 3.2 Gen1-Stiftleiste (USB32_7_8) Type-C-USB-3.2 Gen1-Stiftleiste für die Frontblende (USB32_TC_2) SATA3-Anschlüsse (SATA3_2) (oben), (SATA3_3) (unten) SATA3-Anschlüsse (SATA3_0) (oben), (SATA3_1) (unten) Systemblende-Stiftleiste (PANEL1)
- Seite 13 B860 Pro-A WiFi B860 Pro-A 1.4 E/A-Blende B860 Pro-A WiFi: Nr. Beschreibung Nr. Beschreibung DisplayPort 1.4 USB-3.2-Gen1-Ports (USB32_1234) 2,5G LAN RJ-45-Port* USB 2.0-Ports (USB_12) Line-Eingang (hellblau)** BIOS-Flashback-Taste Vorderer Lautsprecher 10 USB-3.2-Gen2x2-Type-C- (USB32_TC1) (limettengrün)** Mikrofon (rosa)** 11 HDMI-Port USB-3.2-Gen1-Ports (USB32_56) 12 Antennenanschlüsse...
- Seite 14 Nr. Beschreibung Nr. Beschreibung DisplayPort 1.4 USB-3.2-Gen1-Ports (USB32_1234) 2,5G LAN RJ-45-Port* USB 2.0-Ports (USB_12) Line-Eingang (hellblau)** BIOS-Flashback-Taste Vorderer Lautsprecher 10 USB-3.2-Gen2x2-Type-C- (USB32_TC1) (limettengrün)** Mikrofon (rosa)** 11 HDMI-Port USB-3.2-Gen1-Ports (USB32_56) * Zwei LEDs an jedem LAN-Port. In der Tabelle unten ist die Bedeutung der LED-Anzeigen für den LAN-Port beschrieben.
- Seite 15 B860 Pro-A WiFi B860 Pro-A 1.5 Blockdiagramm...
- Seite 16 1.6 802.11axe Wi-Fi 6E-Modul und ASRock-WLAN-2,4/5/6- GHz-Antenne (für B860 Pro-A WiFi) 802.11axe Wi-Fi 6E- und BT-Modul Dieses Motherboard ist mit einem exklusiven 802.11 a/b/g/n/ac/ax/axe Wi-Fi 6E- und BT-Modul ausgestattet, das Unterstützung für die Verbindungsstandards 802.11 a/b/ g/n/ac/ax/axe Wi-Fi 6E und Bluetooth bietet. Das WLAN-6E- und BT-Modul ist ein benutzerfreundlicher WLAN-Adapter (Wireless Local Area Network), der WLAN-6E und BT unterstützt.
- Seite 17 B860 Pro-A WiFi B860 Pro-A Installationsanleitung der WLAN-Antennen Schritt 1 Bereiten Sie die mitgelieferten WLAN-2,4/5/6-GHz- Antennen vor. Schritt 2 Verbinden Sie die beiden WLAN-2,4/5/6-GHz- Antennen mit den Antennenanschlüssen. Drehen Sie die Antenne im Uhrzeigersinn, bis sie sicher angeschlossen ist. Schritt 3 Stellen Sie die WLAN-2,4/5/6-GHz-Antenne wie abgebildet an.
- Seite 18 Kapitel 2 Installation Dies ist ein Motherboard mit ATX-Formfaktor. Bevor Sie das Motherboard einbauen, sollten Sie die Konfiguration Ihres Gehäuses überprüfen, um sicherzustellen, dass das Motherboard in das Gehäuse passt. Sicherheitsvorkehrungen vor der Installation Beachten Sie die folgenden Vorsichtsmaßnahmen, bevor Sie Motherboard-Komponenten installieren oder Motherboard-Einstellungen ändern.
- Seite 19 B860 Pro-A WiFi B860 Pro-A 2.1 Installation der CPU 1. Bevor Sie die 1851-polige CPU in den Sockel einsetzen, prüfen Sie bitte, ob die PnP-Kappe auf dem Sockel sitzt, ob die CPU-Oberfläche verunreinigt ist oder ob Stifte im Sockel verbogen sind.
- Seite 20 Bitte bewahren Sie die Abdeckung auf und bringen Sie sie wieder an, wenn der Prozessor entfernt wird. Die Abdeckung muss angebracht werden, wenn Sie das Motherboard zum Kundendienst einschicken möchten.
- Seite 21 B860 Pro-A WiFi B860 Pro-A 2.2 Installation des CPU-Lüfters und des Kühlkörpers...
- Seite 22 2.3 Installation von Speichermodulen (DIMM) Dieses Motherboard verfügt über vier 288-polige DDR5 (Double Data Rate 5)-DIMM- Steckplätze und unterstützt die Dual-Channel-Speichertechnologie. 1. Für eine Dual-Channel-Konfiguration müssen Sie immer identische DDR5-DIMM-Paare (gleiche Marke, Geschwindigkeit, Größe und Chip-Typ) installieren. 2. Es ist nicht möglich, die Dual-Channel-Speichertechnologie zu aktivieren, wenn nur ein oder drei Speichermodule installiert sind.
- Seite 23 B860 Pro-A WiFi B860 Pro-A...
- Seite 24 2.4 Anschluss der Frontblendenstiftleiste Systemblende-Stiftleiste Frontblende Drähte Power SW (-) RESET SW (+) Power SW (+) RESET SW (-) Power LED (-) HDD LED (-) Power LED (+) HDD LED (+) PANEL1...
- Seite 25 B860 Pro-A WiFi B860 Pro-A 2.5 E/A-Blendenabschirmung...
- Seite 26 2.6 Installation des Motherboards...
- Seite 27 B860 Pro-A WiFi B860 Pro-A 2.7 Installation der SATA-Laufwerke Optisches Laufwerk SATA-Laufwerk SATA-Datenkabel...
- Seite 28 SATA-Netzanschluss SATA-Datenanschluss...
- Seite 29 B860 Pro-A WiFi B860 Pro-A 2.8 Installation einer Grafikkarte CLICK!
- Seite 30 Erweiterungssteckplätze (PCIe-Steckplätze) Auf dem Motherboard befinden sich 2 PCI Express-Steckplätze. Bevor Sie eine Erweiterungskarte installieren, vergewissern Sie sich bitte, dass die Stromversorgung ausgeschaltet oder das Netzkabel abgezogen ist. Bitte lesen Sie die Dokumentation der Erweiterungskarte und nehmen Sie die notwendigen Hardware-Einstellungen für die Karte vor, bevor Sie mit der Installation beginnen.
- Seite 31 B860 Pro-A WiFi B860 Pro-A 2.9 Anschließen von Peripheriegeräten...
- Seite 32 2.10 Anschließen der Stromanschlüsse...
- Seite 33 B860 Pro-A WiFi B860 Pro-A 2.11 Einschalten...
- Seite 34 2.12 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper (CLRMOS1) (siehe Seite 7, Nr. 19) CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS.
- Seite 35 B860 Pro-A WiFi B860 Pro-A 2.13 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.
- Seite 36 Betrieb-LED- und Lautsprecher-Stiftleiste (7-polig SPK_PLED1) (siehe Seite 7, Nr. 17) Bitte verbinden Sie die Betrieb-LED des Gehäuses und den Gehäuselautsprecher mit dieser Stiftleiste. SPK_PLED1 SPEAKER DUMMY DUMMY PLED+ PLED+ PLED-...
- Seite 37 B860 Pro-A WiFi B860 Pro-A Serial-ATA-III-Anschlüsse Winkel rechts: (SATA3_0) (siehe Seite 7, Nr. 15) (oben) (SATA3_1) (siehe Seite 7, Nr. 15) (unten) (SATA3_2) (siehe Seite 7, Nr. 14) (oben) (SATA3_3) (siehe Seite 7, Nr. 14) (unten) Diese vier SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte...
- Seite 38 USB 2.0-Stiftleisten (9-polig USB_3_4) (siehe Seite 7, Nr. 24) (9-polig USB_5_6) (siehe Seite 7, Nr. 23) Es gibt zwei Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen. USB_3_4 USB_PWR DUMMY USB_PWR USB_5_6 USB_PWR DUMMY USB_PWR...
- Seite 39 B860 Pro-A WiFi B860 Pro-A USB 3.2 Gen1-Stiftleiste (19-polig USB32_7_8) (siehe Seite 7, Nr. 12) Es gibt eine Stiftleiste an diesem Motherboard. Der USB 3.2 Gen1-Stiftleiste kann zwei Ports unterstützen. USB32_7_8 Vbus Vbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX- IntA_PA_SSRX+ IntA_PB_SSTX- IntA_PA_SSTX-...
- Seite 40 Type-C-USB-3.2 Gen1-Stiftleiste für die Frontblende (20-polig USB32_TC_2) (siehe Seite 7, Nr. 13) Es gibt eine Type-C-USB-3.2 Gen1-Stiftleiste für die Frontblende an diesem Motherboard. Diese Stiftleiste dient dem Anschluss eines USB-3.2 Gen1-Moduls für zusätzliche USB-3.2 Gen1-Ports. USB32_TC_2 USB-Type-C-Kabel...
- Seite 41 B860 Pro-A WiFi B860 Pro-A Audiostiftleiste Frontblende (9-polig HD_AUDIO1) (siehe Seite 7, Nr. 27) Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende. HD_AUDIO1 PRESENCE# MIC_RET OUT_RET OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L High Definition Audio unterstützt eine Anschlusserkennung, die Verbindung zum Gehäuse muss dazu jedoch HDA unterstützt.
- Seite 42 Gehäuselüfteranschlüsse (4-polig CHA_FAN1) (siehe Seite 7, Nr. 20) (4-polig CHA_FAN2) (siehe Seite 7, Nr. 21) (4-polig CHA_FAN3) (siehe Seite 7, Nr. 22) (4-polig CHA_FAN4) (siehe Seite 7, Nr. 28) Diese Stiftleisten ermöglichen Ihnen das Anschließen von Gehäuse- oder Kühlkörperlüftern. Falls Sie einen 3-poligen Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
- Seite 43 B860 Pro-A WiFi B860 Pro-A CPU-Lüfteranschluss (4-polig CPU_FAN1) (siehe Seite 7, Nr. 3) Diese Stiftleiste ermöglicht Ihnen das Anschließen eines CPU-Lüfters. Falls Sie einen 3-poligen Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. CPU_FAN1 +12V CPU_F...
- Seite 44 AIO-Pumpenlüfteranschluss (4-polig AIO_PUMP) (siehe Seite 7, Nr. 7) Diese Stiftleiste ermöglicht Ihnen das Anschließen einer/eines AIO- (All-in-One) Pumpe oder -Lüfters. Falls Sie einen 3-polig AIO-Kühllüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. AIO_PUMP FAN_VOLTAGE AIO_PUMP_SPEED FAN_SPEED_CONTROL ATX-Netzanschluss (24-polig ATXPWR1) (siehe Seite 7, Nr.
- Seite 45 B860 Pro-A WiFi B860 Pro-A ATX-12-V-Netzanschlüsse (8-polig ATX12V1) (siehe Seite 7, Nr. 1) (8-polig ATX12V2) (siehe Seite 7, Nr. 2) Dieses Motherboard bietet zwei 8-polige ATX-12-V-Netzanschlüsse. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.
- Seite 46 SPI-TPM-Stiftleiste (13-polig SPI_TPM_J1) (siehe Seite 7, Nr. 18) Dieser Anschluss unterstützt das SPI Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM- System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
- Seite 47 B860 Pro-A WiFi B860 Pro-A RGB-LED-Stiftleiste (4-polig RGB_LED1) (siehe Seite 7, Nr. 26) Diese RGB-Stiftleiste dient dem Anschluss eines RGB-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht. Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.
- Seite 48 Adressierbare-LED-Stiftleisten (3-polig ADDR_LED1) (siehe Seite 7, Nr. 25) (3-polig ADDR_LED2) (siehe Seite 7, Nr. 9) (3-polig ADDR_LED3) (siehe Seite 7, Nr. 8) Diese Stiftleiste dient der Verbindung des Adressierbare-LED-Verlängerungskabels, womit Nutzer zwischen verschiedenen LED-Lichteffekten wählen können. Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.
- Seite 49 B860 Pro-A WiFi B860 Pro-A 1. Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden. 2. Bevor Sie Ihr Adressierbare-LED-Kabel installieren oder entfernen, schalten Sie bitte Ihr System aus und ziehen Sie das Netzkabel aus der Steckdose. Andernfalls kann es zu Schäden an den Motherboard-Komponenten kommen.
- Seite 50 2.14 Post Status Checker Der Post Status Checker (PSC) führt eine Computerdiagnose durch, wenn der Benutzer die Maschine einschaltet. Die LEDs zeigen durch Aufleuchten an, bei welcher Komponente ein Problem vorliegt. Sie geben rotes, gelbes, weißes und gelb-grünes Licht aus, um entsprechend anzuzeigen, dass CPU, Arbeitsspeicher, VGA und Datenspeicher nicht erkannt werden oder ausgefallen sind.
- Seite 51 B860 Pro-A WiFi B860 Pro-A 2.15 Intelligente Taste Das Motherboard hat eine intelligente Taste: BIOS-Flashback-Taste ermöglicht Nutzern die Leerung des BIOS. BIOS-Flashback-Taste (BIOS_FB1) (siehe Seite 9, Nr. 9) BIOS-Flashback-Taste ermöglicht Nutzern die Leerung des BIOS. BIOS_FB1 USB-BIOS-Flashback-Port...
- Seite 52 BIOS deaktivieren. Andernfalls kann ein unvorhersehbarer Fehler auftreten. Befolgen Sie zur Verwendung der USB-BIOS-Flashback-Funktion die nachstehenden Schritte. Laden Sie die aktuellste BIOS-Datei von der ASRock-Webseite herunter: http://www.asrock.com. Kopieren Sie die BIOS-Datei auf Ihr USB-Flash-Laufwerk. Stellen Sie sicher, dass das Dateisystem Ihres USB-Flash-Laufwerks FAT32 ist.
- Seite 53 B860 Pro-A WiFi B860 Pro-A 2.16 Installationsanleitung zu M.2-WLAN/BT-PCIe-WLAN- Modul und Intel® CNVi (WLAN/BT integriert) (für B860 Pro-A) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der M.2-Sockel (Key E) unterstützt Typ-2230-WLAN-/-BT-PCIe-WLAN-Modul und Intel® CNVi (WLAN/BT integriert).
- Seite 54 Schritt 3 Setzen Sie das WLAN-/BT-Modul oder Intel® CNVi (integriertes WLAN/BT) vorsichtig in den M.2- Steckplatz ein. Bitte beachten Sie, dass das Modul nur richtig herum in den Steckplatz passt. Schritt 4 Fixieren Sie das Modul, indem Sie die Schraube mit einem Schraubendreher anziehen.
- Seite 55 B860 Pro-A WiFi B860 Pro-A 2.17 M.2-SSD-Installationsanleitung (M2_1) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der Blazing-M.2-Sockel (M2_1, Key M) unterstützt Typ-2280-PCIe-Gen5x4-Modus (128 Gb/s). Installation des M.2-SSD Schritt 1 Bereiten Sie ein M.2-SSD vor.
- Seite 56 Schritt 3 Vor der Installation eines M.2-SSD lösen Sie bitte die Schrauben, mit denen der M.2-Kühlkörper befestigt ist. *Bitte entfernen Sie die Schutzfolien auf der Unterseite des M.2- Kühlkörpers, bevor Sie ein M.2-SSD installieren. Schritt 4 Setzen Sie das M.2-SSD sorgfältig an den M.2-Steckplatz an, schieben Sie es vorsichtig ein.
- Seite 57 B860 Pro-A WiFi B860 Pro-A Schritt 5 Stellen Sie sicher, dass die Kerbe am Ende des M.2-SSD an der Mutter ausgerichtet ist. Sichern Sie dann das M.2-SSD, indem Sie die Mutter im Uhrzeigersinn in die Sperrposition drehen. Schritt 6 Ziehen Sie die Schrauben mit einem Schraubendreher fest, damit M.2-SSD...
- Seite 58 2.18 M.2-SSD-Installationsanleitung (M2_2) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der Hyper-M.2-Sockel (M2_2, Key M) unterstützt Typ-2230/2242/2260/2280-PCIe- Gen4x4-Modus (64 Gb/s). Installation des M.2-SSD Schritt 1 Bereiten Sie ein M.2-SSD vor. Schritt 2 Bestimmen Sie je nach Platinenausführung und Länge Ihr M.2-SSD die richtige Stelle für die Mutter.
- Seite 59 B860 Pro-A WiFi B860 Pro-A Schritt 3 Verwenden Sie zum Entfernen des Abstandhalters einen Schraubendreher. Überspringen Sie Schritt 3, wenn Ihr M.2-SSD vom Typ 2280 ist. Schritt 4 Lösen Sie die gelbe Schutzfolie von der Mutter, die zum Einsatz kommt.
- Seite 60 Stellen Sie sicher, dass die Kerbe am Ende des M.2-SSD an der Mutter ausgerichtet ist. Sichern Sie dann das M.2-SSD, indem Sie die Mutter im Uhrzeigersinn in die Sperrposition drehen. Die aktuelle Unterstützungsliste für M.2-SSD finden Sie auf unserer Website: http://www.asrock.com...
- Seite 61 B860 Pro-A WiFi B860 Pro-A 2.19 M.2-SSD-Installationsanleitung (M2_3) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der Hyper-M.2-Sockel (M2_3, Key M) unterstützt Typ-2280-PCIe-Gen4x4-Modus (64 Gb/s). Installation des M.2-SSD Schritt 1 Bereiten Sie ein M.2-SSD vor.
- Seite 62 Stellen Sie sicher, dass die Kerbe am Ende des M.2-SSD an der Mutter ausgerichtet ist. Sichern Sie dann das M.2-SSD, indem Sie die Mutter im Uhrzeigersinn in die Sperrposition drehen. Die aktuelle Unterstützungsliste für M.2-SSD finden Sie auf unserer Website: http://www.asrock.com...
- Seite 63 Umfang keinerlei Garantie, weder ausdrücklich noch stillschweigend, einschließlich, aber nicht beschränkt auf die stillschweigenden Garantien oder Bedingungen der Marktgängigkeit oder Eignung für einen bestimmten Zweck. In keinem Fall sind ASRock, seine Direktoren, leitenden Angestellten, Mitarbeiter oder Vertreter haftbar für indirekte, spezielle, zufällige oder Folgeschäden (einschließlich Schäden durch entgangenen Gewinn, Geschäftsverluste,...
- Seite 64 INTEL-ENDANWENDER-SOFTWARELIZENZVEREINBARUNG WICHTIG- VOR DE KOPIEREN, INSTALLIEREN ODER VERWENDEN LESEN. LIZENZ. Der Lizenznehmer hat eine Lizenz gemäß Intels Urheberrechten, die ihm nur gestattet, Intels Software in seiner unveränderten und binären Form (mit der Begleitdokumentation, die „Software“) und ausschließlich für die persönliche Verwendung des Lizenznehmers, also nicht zu kommerziellen Zwecken, in Verbindung mit Intel-basierten Produkten zu verwenden, für die Software bereitgestellt wurde;...
- Seite 65 BEENDIGUNG DIESER LIZENZ. Intel und sein Lizenzgeber können diese Lizenz jederzeit beenden, wenn der Lizenznehmer gegen eine seiner allgemeinen Geschäftsbedingungen verstößt. Bei Beendigung ist der Lizenznehmer verpflichtet, umgehend alle Kopien der Software zu zerstören oder an Intel zurückzugeben. DRITTE BEGÜNSTIGTE. Intel ist ein vorgesehener Begünstigter der Endanwender- Lizenzvereinbarung und hat das Recht, all ihre Bedingungen durchzusetzen.
- Seite 66 FCC- Konformitätserklärung Dieses Gerät erfüllt die Anforderungen von Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen, und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß...
- Seite 67 WARNUNG: Krebs und Reproduktionsschäden www.P65Warnings.ca.gov CE-Konformität ASRock INC. erklärt hiermit, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der entsprechenden Richtlinien übereinstimmt. Den vollständigen Text der EU-Konformitätserklärung finden Sie unter: http://www.asrock.com ASRock folgt bei der Entwicklung und Herstellung seiner Produkte dem Konzept des umweltfreundlichen Designs und stellt sicher, dass jede Phase des Produktlebenszyklus eines ASRock-Produkts mit den weltweiten Umweltvorschriften übereinstimmt.
- Seite 68 Anspruch auf Reparatur oder Ersatz der Waren, wenn die Waren nicht von akzeptabler Qualität sind und es sich nicht um einen schwerwiegenden Fehler handelt. Wenn Sie Hilfe benötigen, wenden Sie sich bitte an ASRock, Tel.: +886-2-28965588 ext.123 (es fallen die üblichen internationalen Gesprächsgebühren an) WARNUNG DIESES PRODUKT ENTHÄLT EINE KNOPFBATTERIE...
- Seite 69 Erklärung zur Einhaltung der Funkgeräterichtlinie der Europäischen Gemeinschaft Dieses Gerät entspricht der Richtlinie 2014/53/EU, die von der Kommission der Europäischen Gemeinschaft herausgegeben wurde. Dieses Gerät erfüllt die EU-Grenzwerte für die Strahlenbelastung, die für eine unkontrollierte Umgebung festgelegt wurden. Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen dem Ausstrahler und Ihrem Körper installiert und betrieben werden.
