ASROCK 970M Pro3 Handbuch Seite 41

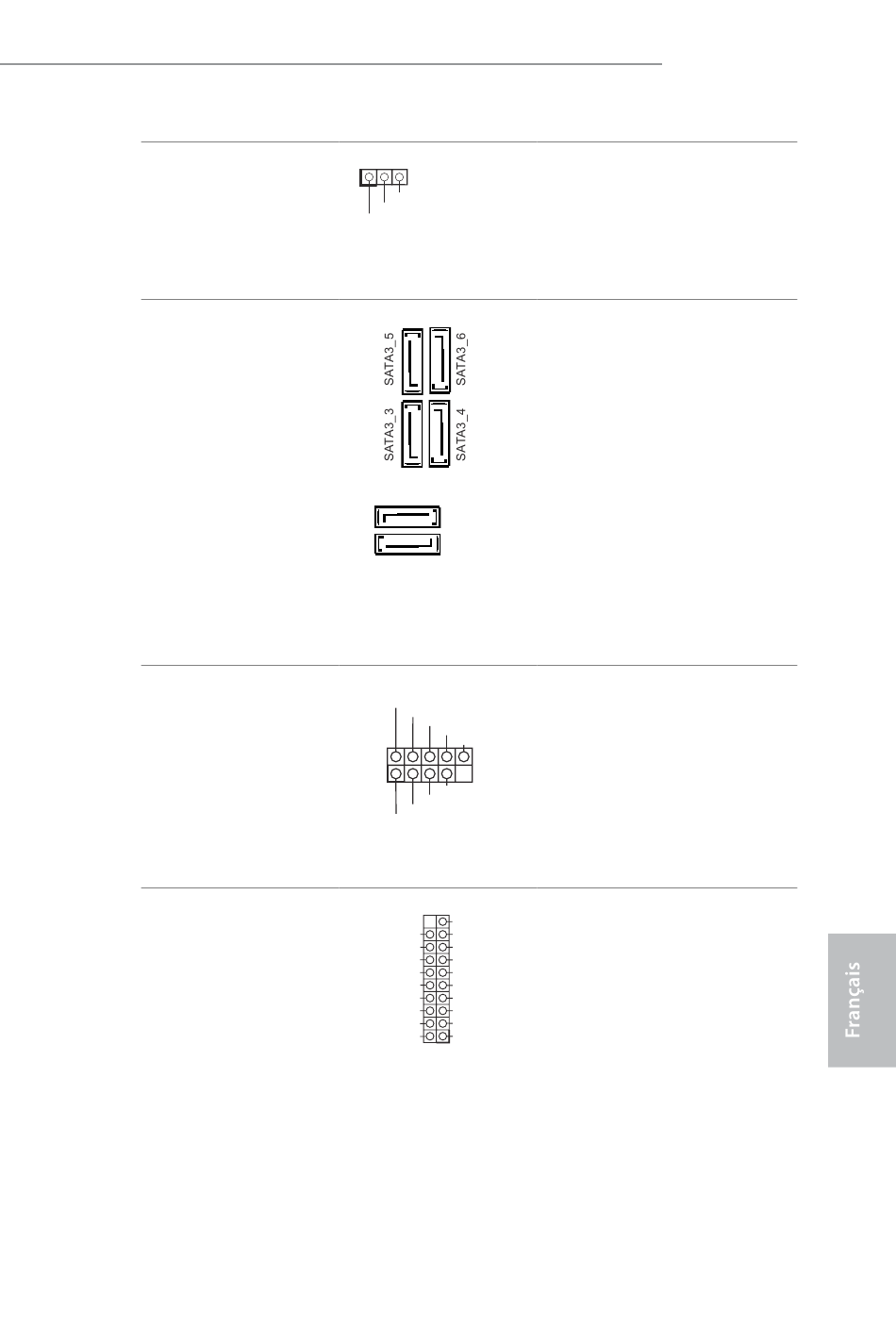

Embase LED
d'alimentation
(PLED1 à 3 broches)
(voir p.1, No. 15)
Connecteurs Serial ATA3
(SATA3_1:
(voir p.1, No. 11)
(SATA3_2:
(voir p.1, No. 12)
(SATA3_3:
voir p.1, No. 10)
(SATA3_4:
voir p.1, No. 9)
(SATA3_5:
voir p.1, No. 7)
(SATA3_6:
(voir p.1, No. 8)
Embases USB 2.0
(USB_8_9 à 9 broches)
(voir p.1, No. 16)
(USB_10_11 à 9 broches)
(voir p.1, No. 17)
Embases USB 3.0
(USB3_2_3 à 19 broches)
(voir p.1, No. 22)
1
PLED-
PLED+
PLED+
SATA3_1
SATA3_2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX- IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
970M Pro3
Veuillez brancher le
LED d'alimentation du
châssis sur cette embase
pour indiquer l'état
d'alimentation du système.
Ces six connecteurs SATA3
sont compatibles avec les
câbles de données SATA
pour les appareils de
stockage internes avec un
taux de transfert maximal
de 6,0 Go/s.
En plus des six ports USB
2.0 sur le panneau E/S, cette
carte mère est dotée de deux
embases. Chaque embase
USB 2.0 peut prendre en
charge deux ports.
En plus des deux portsUSB
2.0 sur le panneau E/S, cette
carte mère est dotée de un
embases. Chaque embase
USB 2.0 peut prendre en
charge deux ports.
39
