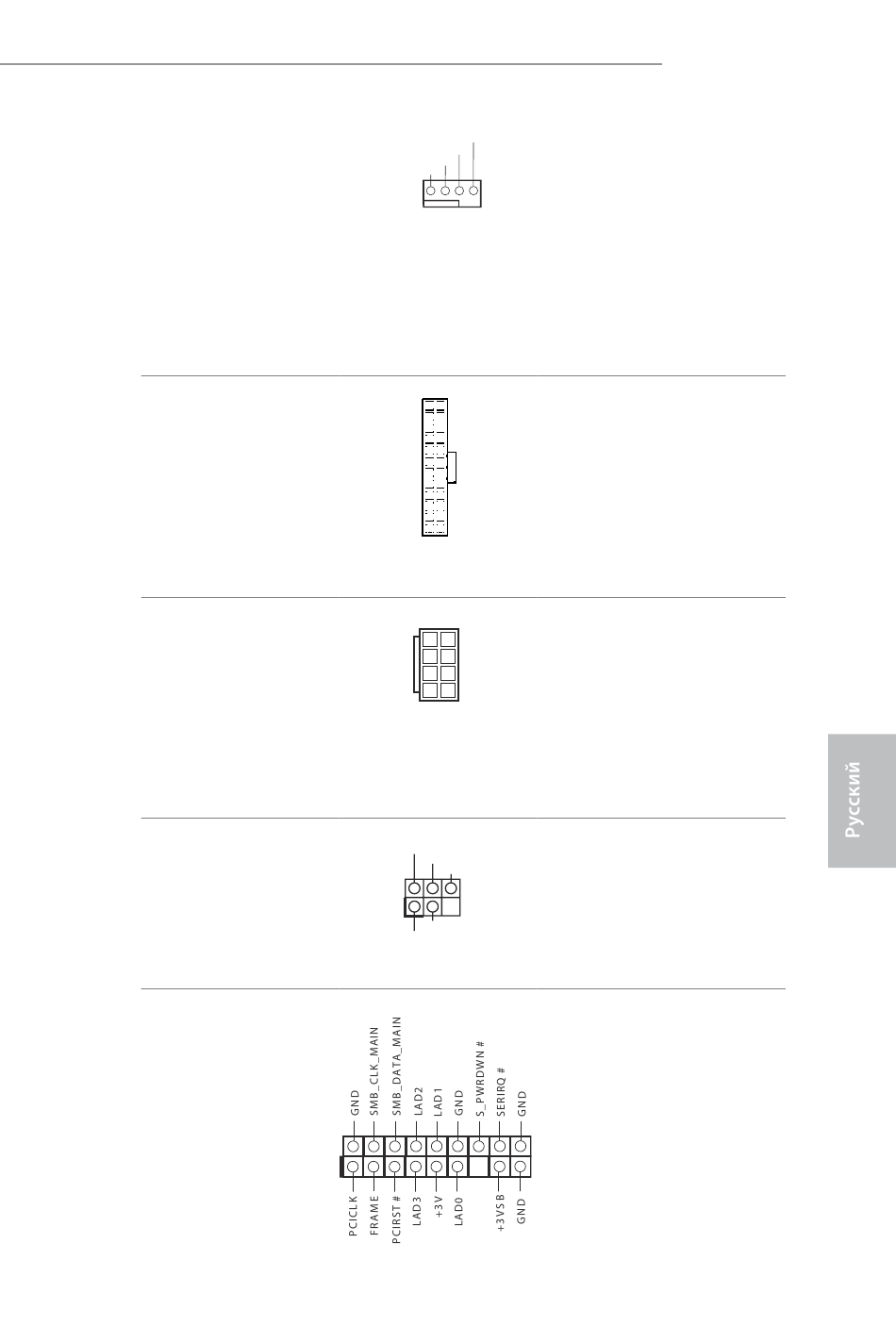

Разъемы вентиляторов
ЦП
(4-контактный, CPU_
FAN1)
(См. стр. 1, № 2)
Разъем питания АТХ
(24-контактный,
ATXPWR1)
(См. стр. 1, № 5)
Разъем питания АТХ
12 В
(8-контактный,
ATX12V2)
(См. стр. 1, № 1)
Колодка инфракрасного
модуля
(5-контактная, IR1)
(См. стр. 1, № 19)
Колодка ТРМ
(17-контактная, TPMS1)
(См. стр. 1, № 20)
FAN_SPEED_CONTROL
FAN_SPEED
+12V
GND
1 2 3 4
12 24
1 13
5 1
8 4
IRTX
+5VSB
DUMMY
1
GND
IRRX
1
970M Pro3
Эта материнская плата
снабжена 4-контактным
разъемом для мало-
шумящего вентилятора
ЦП. Если вы собирае-
тесь подключить 3-кон-
тактный вентилятор
охлаждения процессора,
подключайте его к кон-
тактам 1-3.
Эта материнская плата
снабжена 24-контактным
разъемом питания АТХ.
Чтобы использовать
20-контактный разъем
питания ATX, подклю-
чите его вдоль контакта
1 и контакта 13.
Эта материнская плата
снабжена 8-контактным
разъемом питания АТХ
12 В. Чтобы исполь-
зовать 4-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 5.
Эта колодка
поддерживает
дополнительную
беспроводную передачу
и прием сигналов
инфракрасного модуля.
Этот разъем обеспечивает
поддержку системы
Trusted Platform Module
(TPM), которая способна
обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
