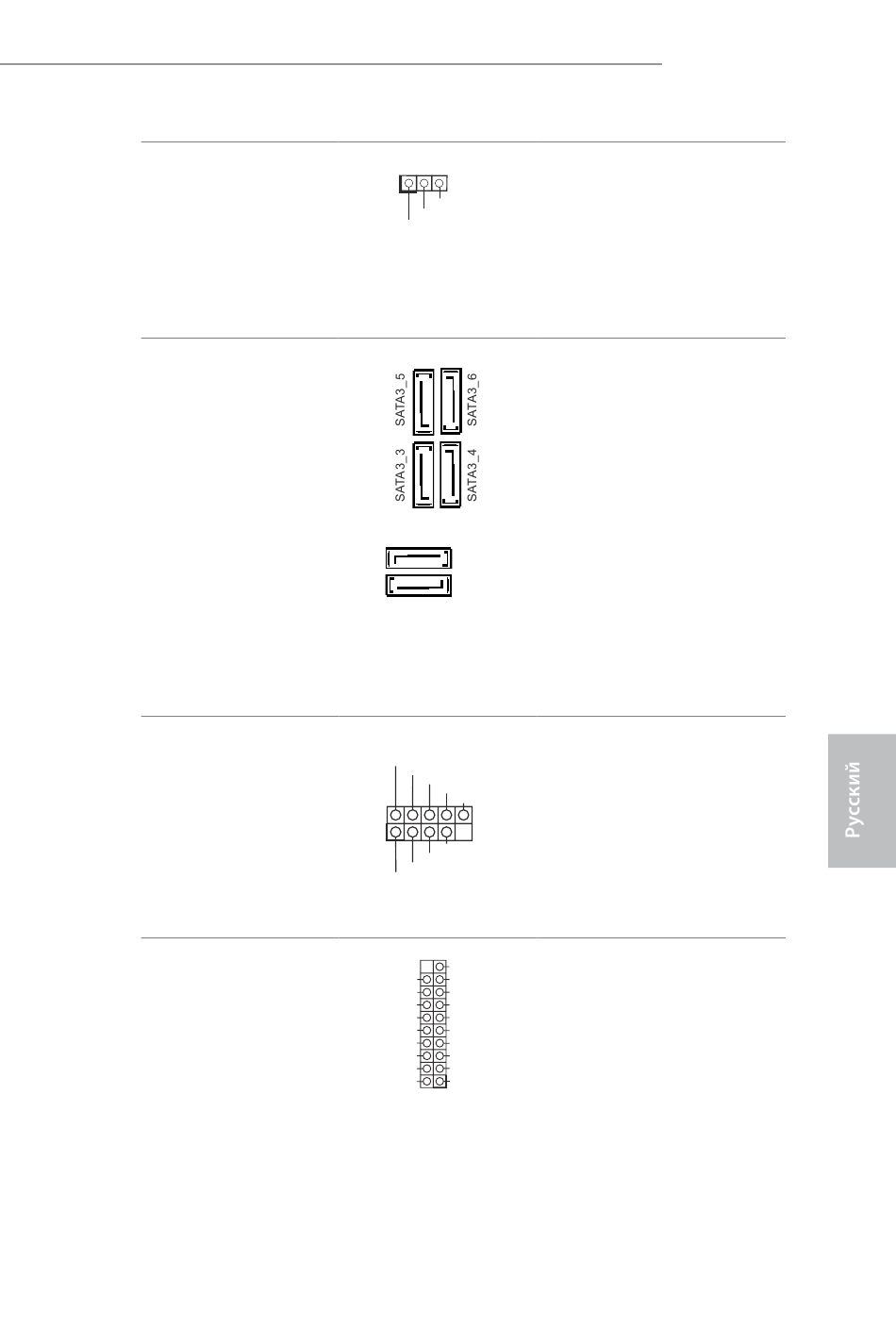

Колодка светодиодного
индикатора питания
(3-контактная, PLED1)
(См. стр. 1, № 15)
Разъемы Serial ATA3
(SATA3_1:
(См. стр. 1, № 11)
(SATA3_2:
(См. стр. 1, № 12)
(SATA3_3:
см. стр.1, № 10)
(SATA3_4:
см. стр.1, № 9)
(SATA3_5:
см. стр.1, № 7)
(SATA3_6:
(См. стр. 1, № 8)
Колодки USB 2.0.
(9-контактная,
USB_8_9)
(См. стр. 1, № 16)
(9-контактная,
USB_10_11)
(См. стр. 1, № 17)
Колодки USB 3.0.
(19-контактная,
USB3_2_3)
(См. стр. 1, № 22)
1
PLED-
PLED+
PLED+
SATA3_1
SATA3_2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
IntA_PB_SSTX-
GND
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
970M Pro3
Подключите светодиод-
ный индикатор питания
корпуса к этой колод-
ке, чтобы обеспечить
индикацию состояния
питания системы.
Эти шесть разъемов
SATA3 предназначены
для подключения ка-
белей SATA внутрен-
них запоминающих
устройств для передачи
данных со скоростью до
6,0 Гб/с.
Кроме шесть портов
USB 2.0 на панели ввода-
вывода на материнской
плате также есть Два ко-
лодки. Каждая колодка
USB 2.0 может поддер-
живать два порта.
Кроме Два портов USB
3.0 на панели ввода-
вывода на материнской
плате также есть одна
колодка. Каждая
колодка USB 3.0 может
поддерживать два
порта.
