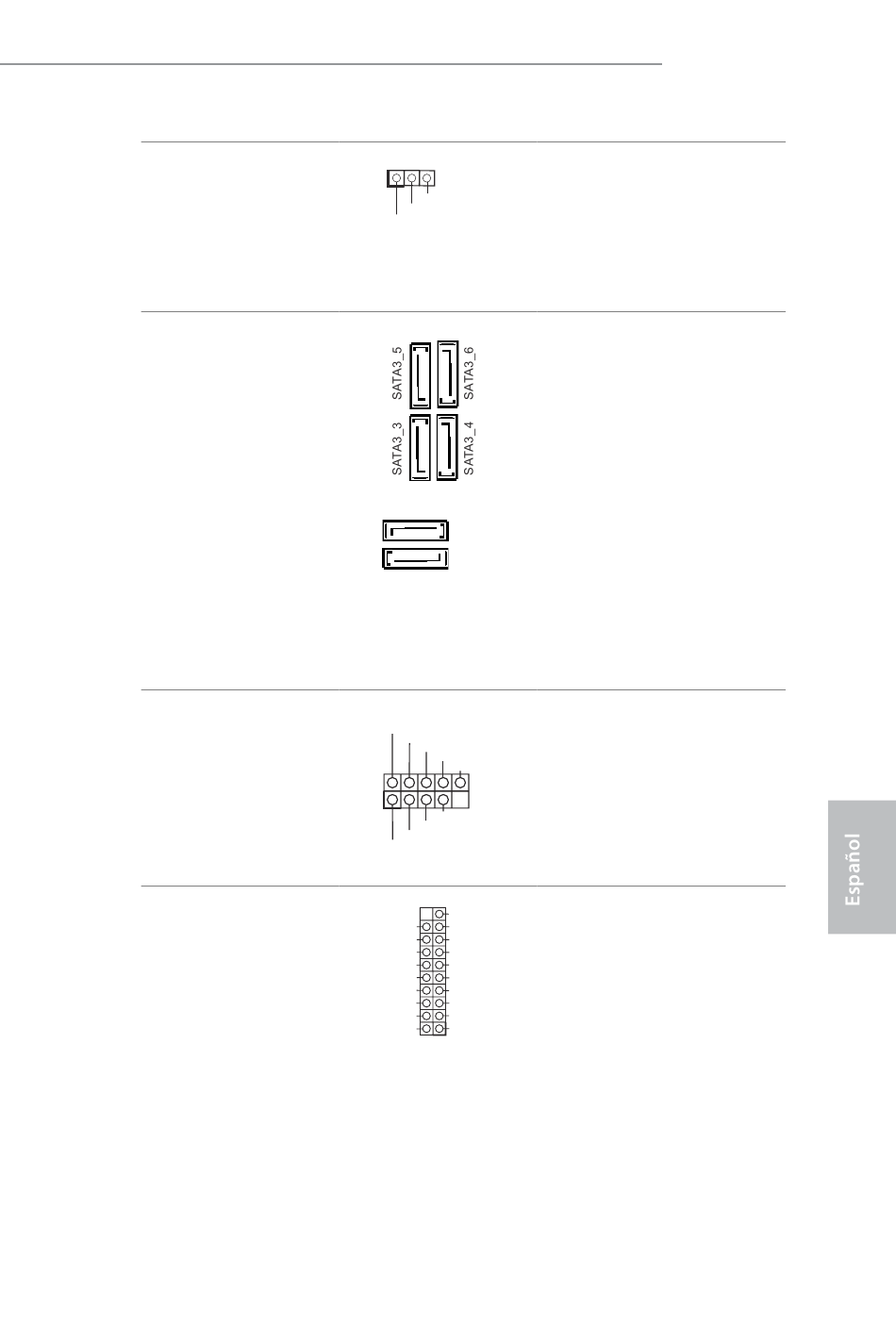

Cabezal de indicador LED
de alimentación
(PLED1 de 3 pines)
(consulte la pág.1, N.º 15)
Conectores Serie ATA3
(SATA3_1:
consulte la pág.1, N.º 11)
(SATA3_2:
consulte la pág.1, N.º 12)
(SATA3_3:
consulte la pág.1, N.º 10)
(SATA3_4:
consulte la pág.1, N.º 9)
(SATA3_5:
consulte la pág.1, N.º 7)
(SATA3_6:
consulte la pág.1, N.º 8)
Cabezales USB 2.0
(USB_8_9 de 9 pines)
(consulte la pág.1, N.º 16)
(USB_10_11 de 9 pines)
(consulte la pág.1, N.º 17)
Cabezales USB 3.0
(USB3_2_3 de 19 pines)
(consulte la pág.1, N.º 22)
1
PLED-
PLED+
PLED+
SATA3_1
SATA3_2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX- IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
970M Pro3
Conecte el indicador LED
de alimentación del chasis
a este cabezal para indicar
el estado de alimentación
del sistema.
Estos seis conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
Además de seis puertos
USB 2.0 en el panel I/O,
esta placa base contiene
dos cabezales. Cada
cabezal USB 2.0 admite
dos puertos.
Además de dos puertos
USB 3.0 en el panel I/O,
esta placa base contiene
un cabezal. Cada cabezal
USB 3.0 admite uno puer-
tos.
