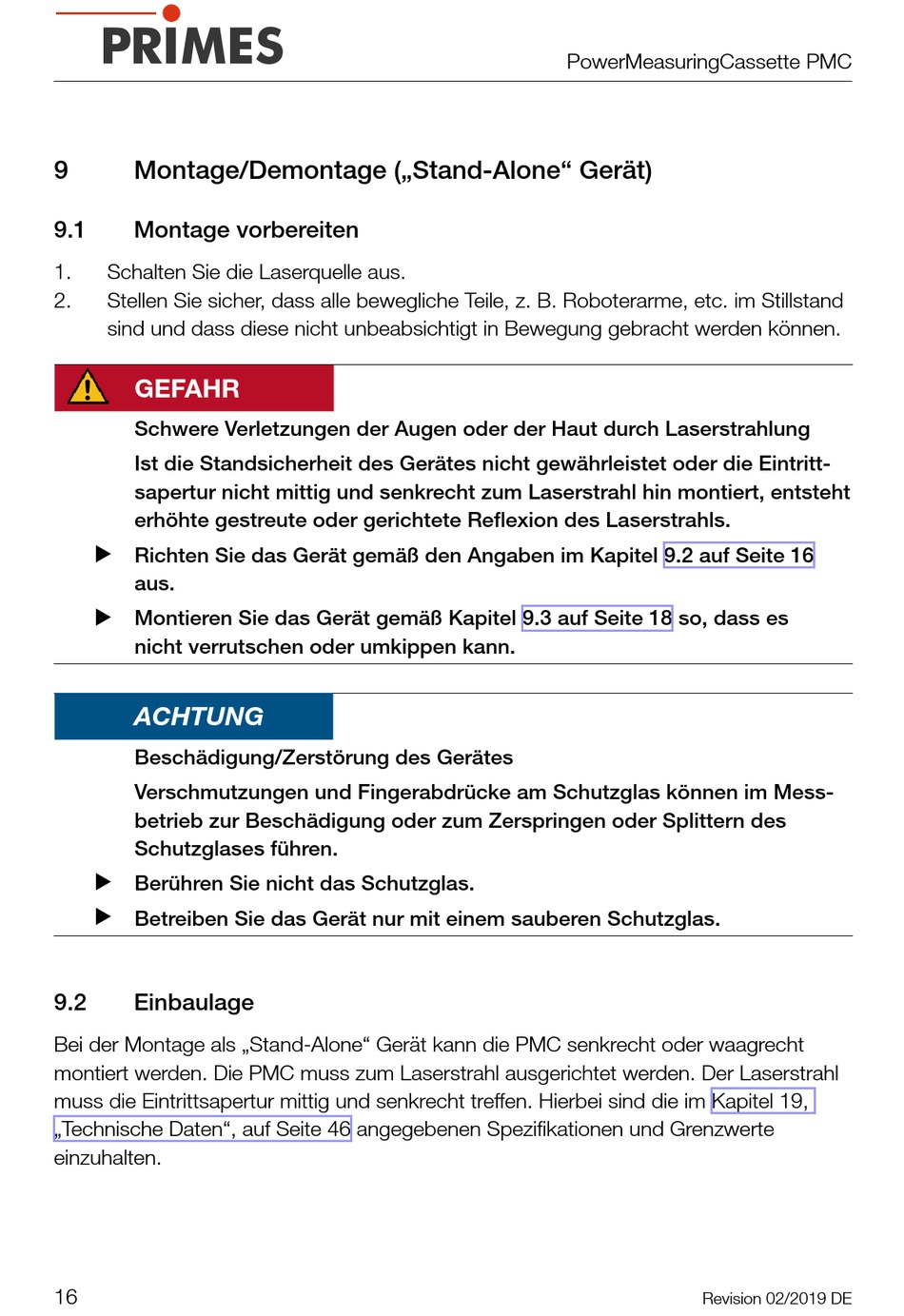

9
Montage/Demontage („Stand-Alone" Gerät)
9.1
Montage vorbereiten
1.
Schalten Sie die Laserquelle aus.
2.
Stellen Sie sicher, dass alle bewegliche Teile, z. B. Roboterarme, etc. im Stillstand
sind und dass diese nicht unbeabsichtigt in Bewegung gebracht werden können.
GEFAHR
Schwere Verletzungen der Augen oder der Haut durch Laserstrahlung
Ist die Standsicherheit des Gerätes nicht gewährleistet oder die Eintritt-
sapertur nicht mittig und senkrecht zum Laserstrahl hin montiert, entsteht
erhöhte gestreute oder gerichtete Reflexion des Laserstrahls.
X Richten Sie das Gerät gemäß den Angaben im Kapitel 9.2 auf Seite 16
aus.
X Montieren Sie das Gerät gemäß Kapitel 9.3 auf Seite 18 so, dass es
nicht verrutschen oder umkippen kann.
ACHTUNG
Beschädigung/Zerstörung des Gerätes
Verschmutzungen und Fingerabdrücke am Schutzglas können im Mess-
betrieb zur Beschädigung oder zum Zerspringen oder Splittern des
Schutzglases führen.
X Berühren Sie nicht das Schutzglas.
X Betreiben Sie das Gerät nur mit einem sauberen Schutzglas.
9.2
Einbaulage
Bei der Montage als „Stand-Alone" Gerät kann die PMC senkrecht oder waagrecht
montiert werden. Die PMC muss zum Laserstrahl ausgerichtet werden. Der Laserstrahl
muss die Eintrittsapertur mittig und senkrecht treffen. Hierbei sind die im Kapitel 19,
„Technische Daten", auf Seite 46 angegebenen Spezifikationen und Grenzwerte
einzuhalten.
16
PowerMeasuringCassette PMC
Revision 02/2019 DE
