5.9

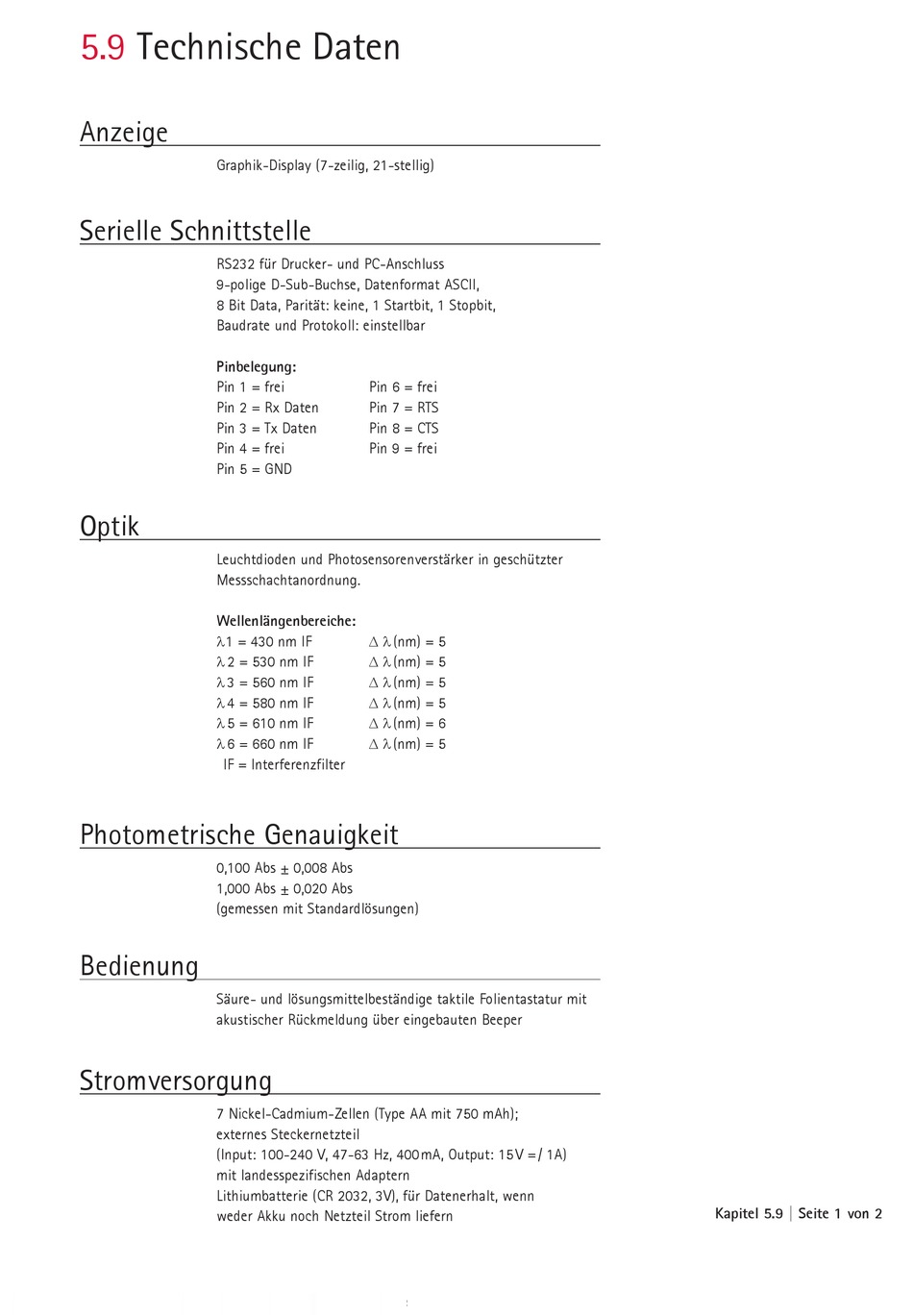

Technische Daten
Anzeige
Graphik-Display (7-zeilig, 21-stellig)
Serielle Schnittstelle
RS232 für Drucker- und PC-Anschluss
9-polige D-Sub-Buchse, Datenformat ASCII,
8 Bit Data, Parität: keine, 1 Startbit, 1 Stopbit,
Baudrate und Protokoll: einstellbar
Pinbelegung:
Pin 1 = frei
Pin 2 = Rx Daten
Pin 3 = Tx Daten
Pin 4 = frei
Pin 5 = GND
Optik
Leuchtdioden und Photosensorenverstärker in geschützter
Messschachtanordnung.
Wellenlängenbereiche:
1 = 430 nm IF
2 = 530 nm IF
3 = 560 nm IF
4 = 580 nm IF
5 = 610 nm IF
6 = 660 nm IF
IF = Interferenzfilter
Photometrische Genauigkeit
0,100 Abs ± 0,008 Abs
1,000 Abs ± 0,020 Abs
(gemessen mit Standardlösungen)
Bedienung
Säure- und lösungsmittelbeständige taktile Folientastatur mit
akustischer Rückmeldung über eingebauten Beeper
Stromversorgung
7 Nickel-Cadmium-Zellen (Type AA mit 750 mAh);
externes Steckernetzteil
(Input: 100-240 V, 47-63 Hz, 400mA, Output: 15 V =/ 1A)
mit landesspezifischen Adaptern
Lithiumbatterie (CR 2032, 3V), für Datenerhalt, wenn
weder Akku noch Netzteil Strom liefern
Pin 6 = frei
Pin 7 = RTS
Pin 8 = CTS
Pin 9 = frei
(nm) = 5
(nm) = 5
(nm) = 5
(nm) = 5
(nm) = 6
(nm) = 5
Kapitel 5.9 | Seite 1 von 2
