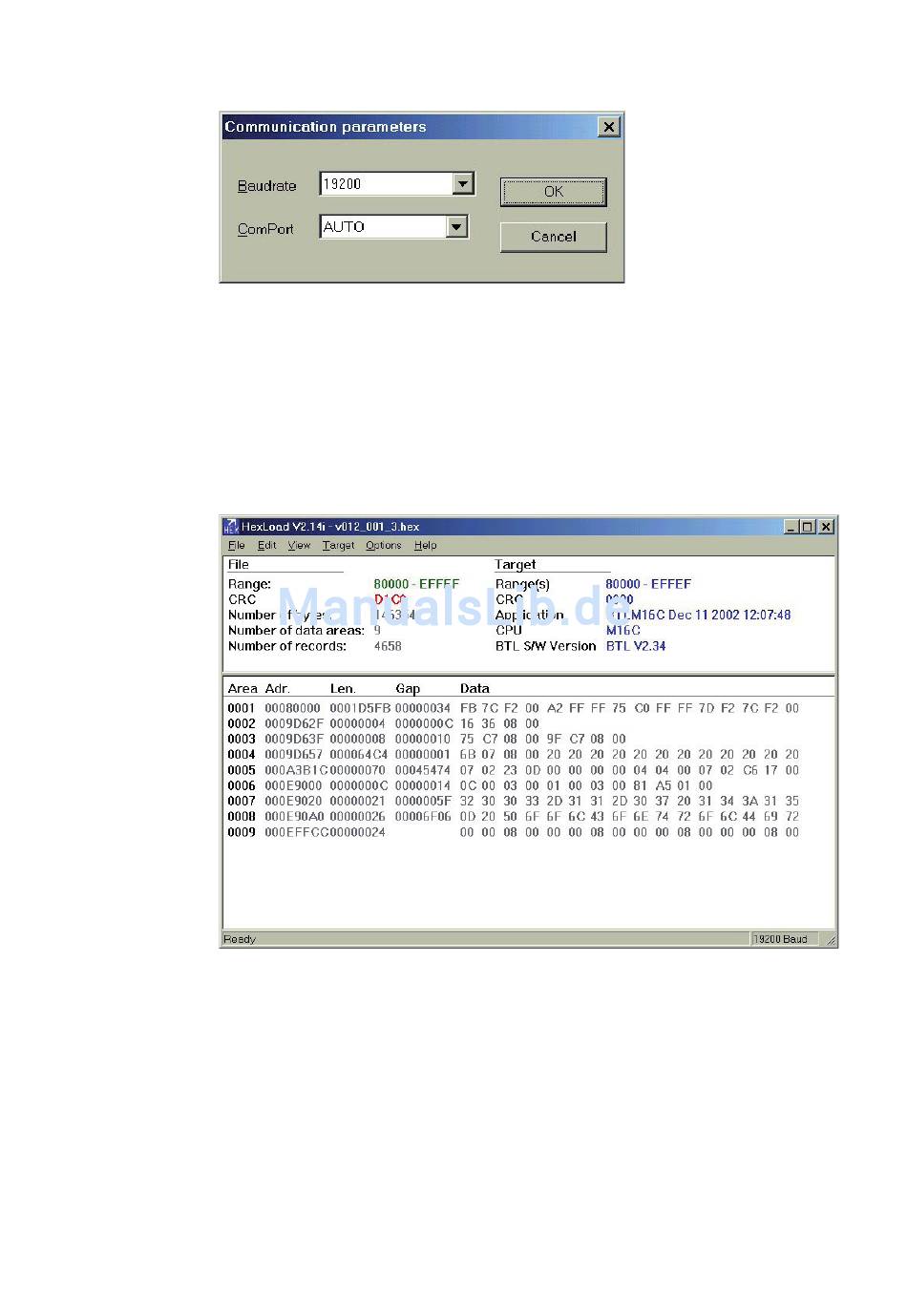

Unter „Options > Communication" bitte Baudrate 19200 und
Com-Port Auto (oder die Nummer des angeschlossenen Com-
Ports, z.B. Com-Port 1) einstellen. Dann auf „Ok" klicken.
Bild 2
Den Menü-Punkt „File > Open..." von HEXLoad benutzen,
um das Software-Update (*.hex Datei) zu laden.
Das Colorimeter jetzt einschalten. Wenn eine Verbindung
zu HexLoad hergestellt wird, bleibt das Display des
Spectroquant® Multy Colorimeters leer.
HEXLoad sollte jetzt ähnlich wie folgt aussehen, wobei die
Werte nur ein Beispiel darstellen:
Bild 3
Wichtig ist:
• dass im linken oberen Teil unter File die Angabe „No data loaded"
gewechselt hat und Werte ähnlich wie oben angezeigt werden
• dass im rechten oberen Teil unter „Target" (blau geschriebene)
Werte erschienen sind.
Kapitel 5.5 | Seite 3 von 5
