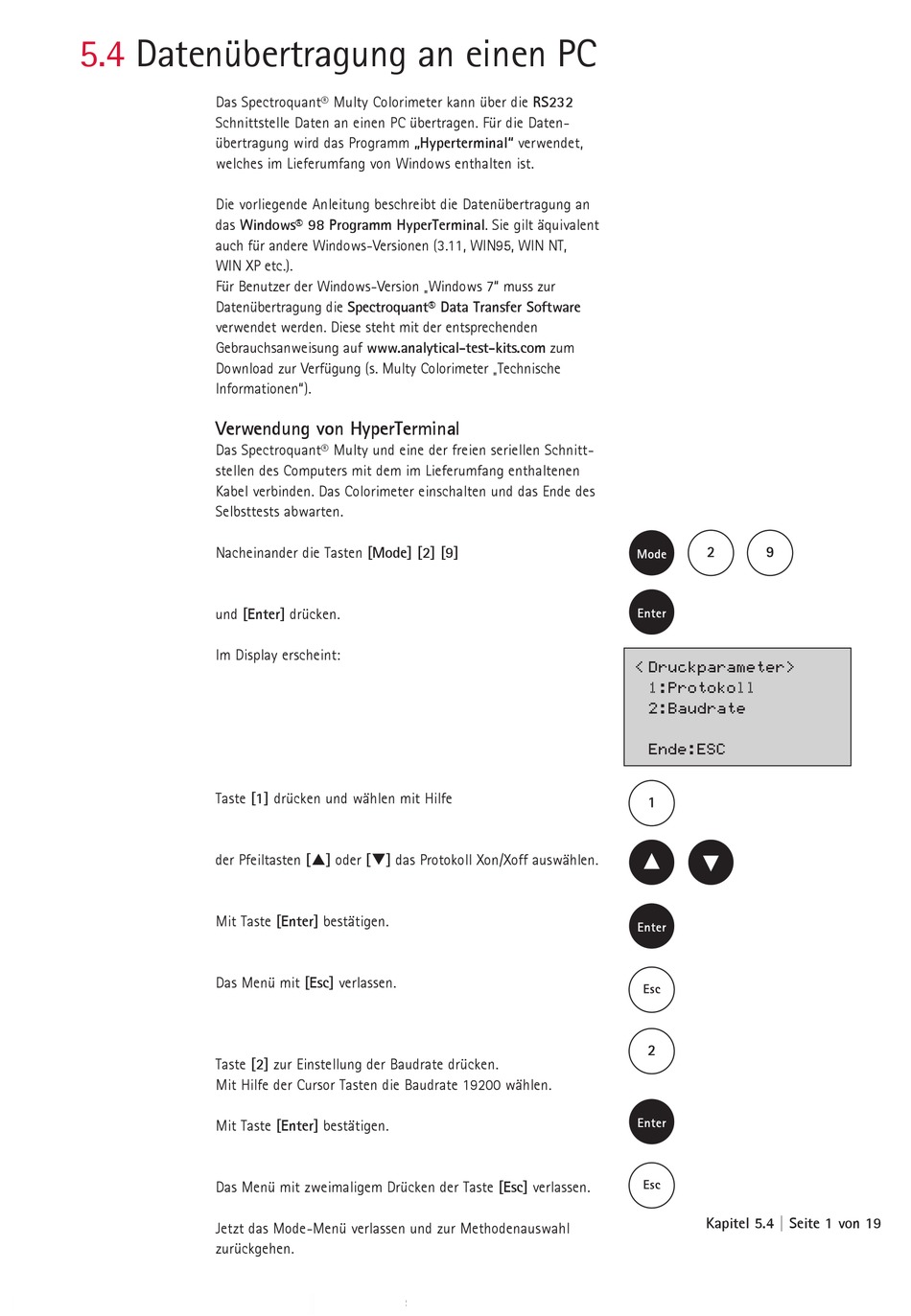

5.4
Datenübertragung an einen PC
Das Spectroquant® Multy Colorimeter kann über die RS232
Schnittstelle Daten an einen PC übertragen. Für die Daten-
übertragung wird das Programm „Hyperterminal" verwendet,
welches im Lieferumfang von Windows enthalten ist.
Die vorliegende Anleitung beschreibt die Datenübertragung an
das Windows® 98 Programm HyperTerminal. Sie gilt äquivalent
auch für andere Windows-Versionen (3.11, WIN95, WIN NT,
WIN XP etc.).
Für Benutzer der Windows-Version „Windows 7" muss zur
Datenübertragung die Spectroquant® Data Transfer Software
verwendet werden. Diese steht mit der entsprechenden
Gebrauchsanweisung auf www.analytical-test-kits.com zum
Download zur Verfügung (s. Multy Colorimeter „Technische
Informationen").
Verwendung von HyperTerminal
Das Spectroquant® Multy und eine der freien seriellen Schnitt-
stellen des Computers mit dem im Lieferumfang enthaltenen
Kabel verbinden. Das Colorimeter einschalten und das Ende des
Selbsttests abwarten.
Nacheinander die Tasten [Mode] [2] [9]
und [Enter] drücken.
Im Display erscheint:
Taste [1] drücken und wählen mit Hilfe
der Pfeiltasten [] oder [] das Protokoll Xon/Xoff auswählen.
Mit Taste [Enter] bestätigen.
Das Menü mit [Esc] verlassen.
Taste [2] zur Einstellung der Baudrate drücken.
Mit Hilfe der Cursor Tasten die Baudrate 19200 wählen.
Mit Taste [Enter] bestätigen.
Das Menü mit zweimaligem Drücken der Taste [Esc] verlassen.
Jetzt das Mode-Menü verlassen und zur Methodenauswahl
zurückgehen.
< Druckparameter>
1:Protokoll
2:Baudrate
Ende:ESC
Kapitel 5.4 | Seite 1 von 19
