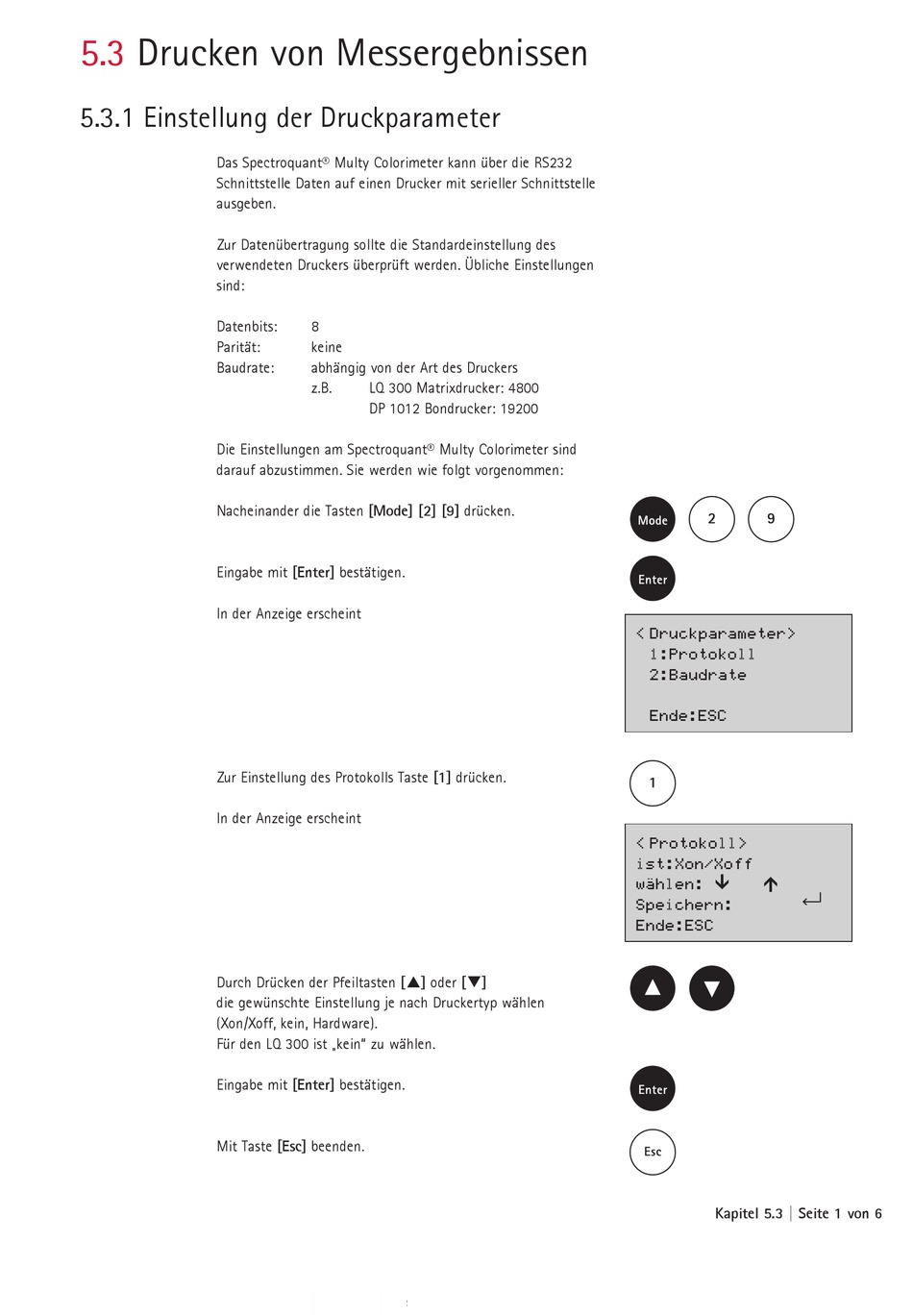

5.3

Drucken von Messergebnissen

5.3.1 Einstellung der Druckparameter

Das Spectroquant® Multy Colorimeter kann über die RS232
Schnittstelle Daten auf einen Drucker mit serieller Schnittstelle
ausgeben.
Zur Datenübertragung sollte die Standardeinstellung des
verwendeten Druckers überprüft werden. Übliche Einstellungen
sind:
Datenbits:
Parität:
Baudrate:
Die Einstellungen am Spectroquant® Multy Colorimeter sind
darauf abzustimmen. Sie werden wie folgt vorgenommen:
Nacheinander die Tasten [Mode] [2] [9] drücken.
Eingabe mit [Enter] bestätigen.
In der Anzeige erscheint
Zur Einstellung des Protokolls Taste [1] drücken.
In der Anzeige erscheint
Durch Drücken der Pfeiltasten [] oder []
die gewünschte Einstellung je nach Druckertyp wählen
(Xon/Xoff, kein, Hardware).
Für den LQ 300 ist „kein" zu wählen.
Eingabe mit [Enter] bestätigen.
Mit Taste [Esc] beenden.
8
keine
abhängig von der Art des Druckers
z.B.
LQ 300 Matrixdrucker: 4800
DP 1012 Bondrucker: 19200
< Druckparameter>
1:Protokoll
2:Baudrate
Ende:ESC
< Protokoll>
ist:Xon/Xoff
wählen: 
Speichern:
Ende:ESC
Kapitel 5.3 | Seite 1 von 6
