4.3.3. Widerstandsmessung
Entfernen Sie vor der Widerstandsmessung alle Spannungen vom
Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden.

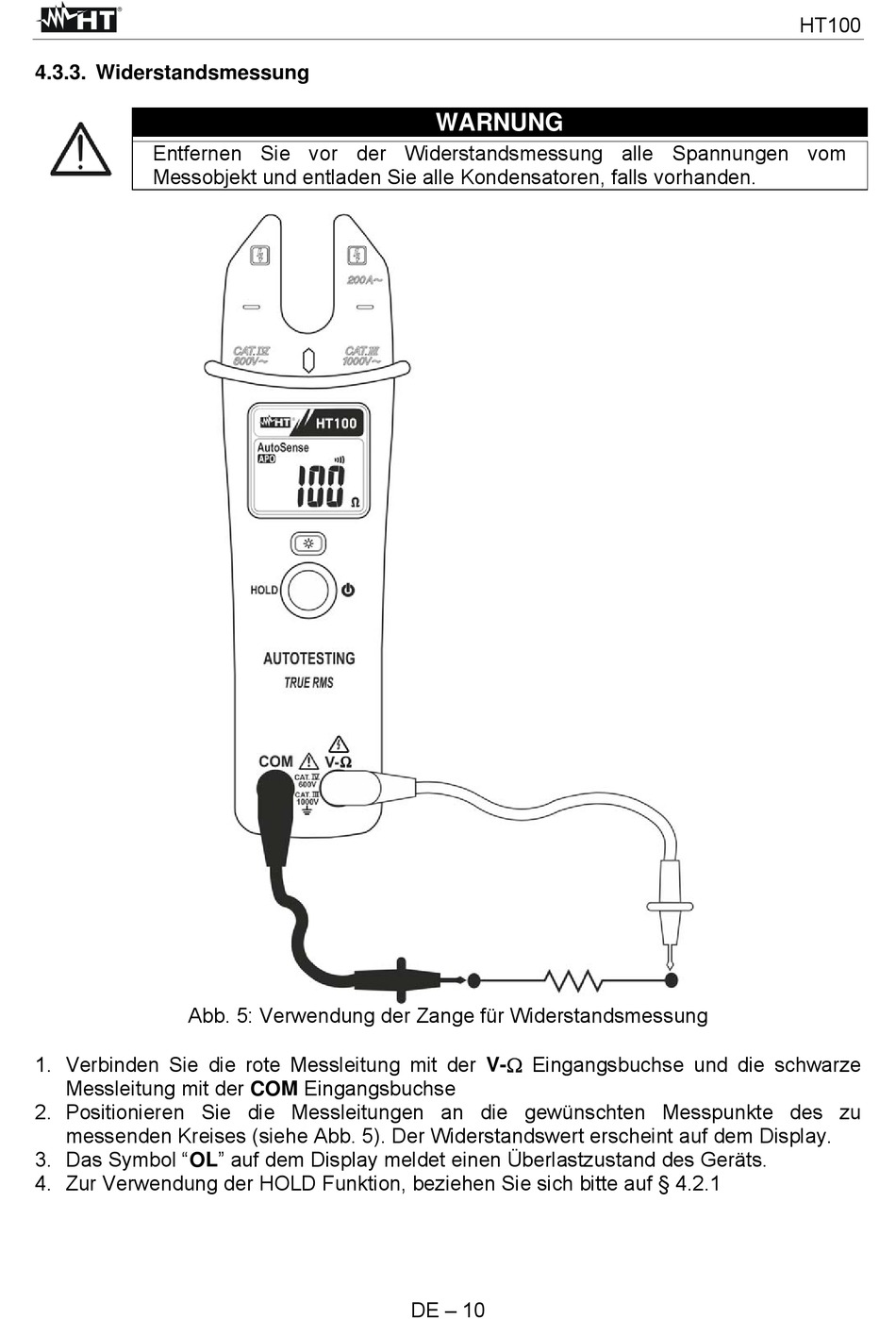

Abb. 5: Verwendung der Zange für Widerstandsmessung
1. Verbinden Sie die rote Messleitung mit der V- Eingangsbuchse und die schwarze
Messleitung mit der COM Eingangsbuchse
2. Positionieren Sie die Messleitungen an die gewünschten Messpunkte des zu
messenden Kreises (siehe Abb. 5). Der Widerstandswert erscheint auf dem Display.
3. Das Symbol "OL" auf dem Display meldet einen Überlastzustand des Geräts.
4. Zur Verwendung der HOLD Funktion, beziehen Sie sich bitte auf § 4.2.1
WARNUNG
DE – 10
HT100
