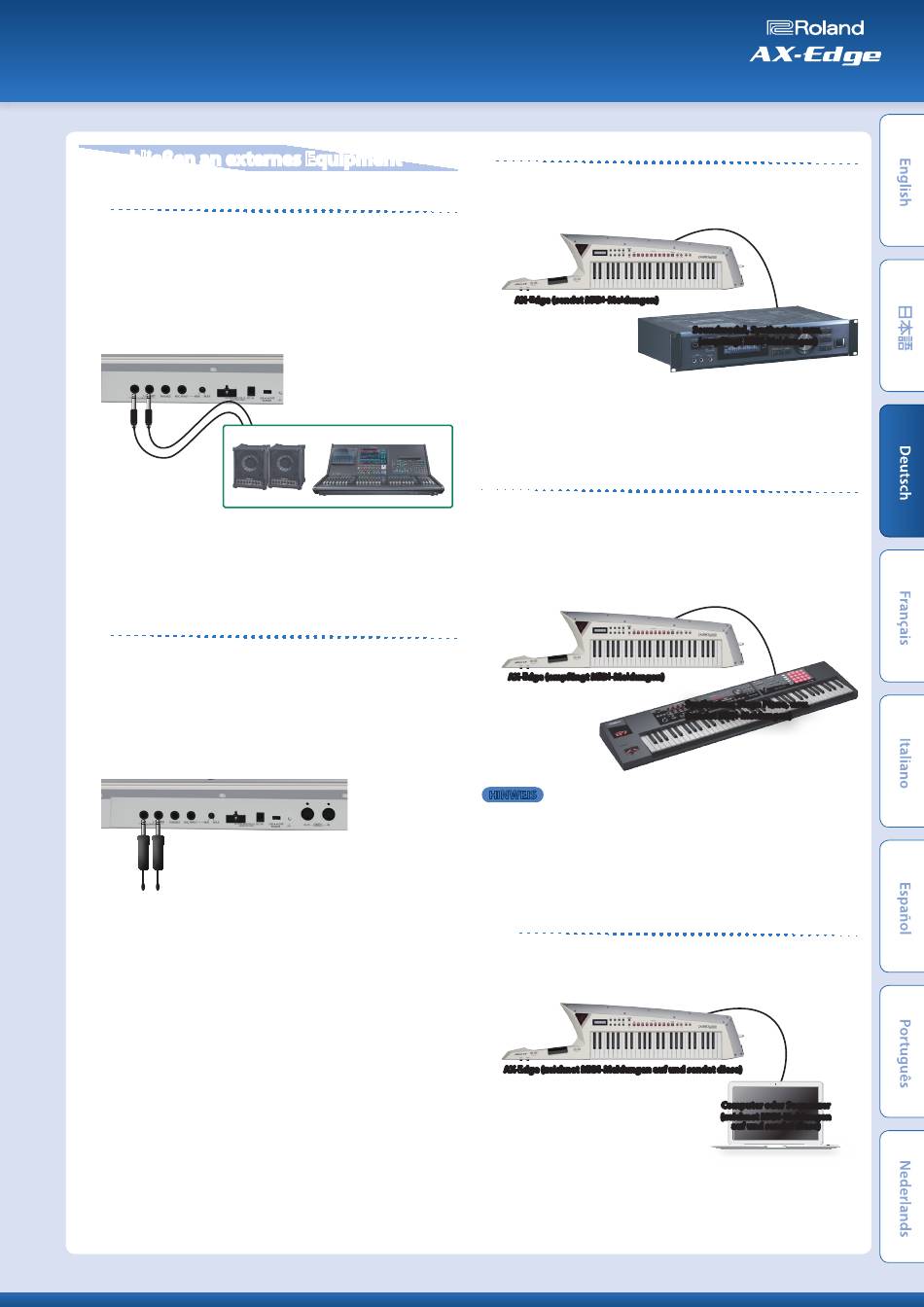

Anschließen an externes Equipment
Anschließen an ein Verstärkersystem bzw. einen Mixer
Das AX-Edge besitzt keine interne Lautsprecher und Verstärker. Um
einen Sound zu erzeugen, muss das Instrument an ein externes
Verstärkersystem angeschlossen werden, z.B. Keyboard-Verstärker,
Monitor-Lautsprecher, Stereo-Set oder Kopfhörer.
1.
Verbinden Sie die OUTPUT-Buchsen auf der Rückseite
mit den Audio-Eingangsbuchsen des verwendeten
Verstärkersystems.
Verwenden Sie dafür handelsübliche Mono-Klinkenkabel.
Verwenden Sie ein Kabel, dass zu den Anschlüssen am verwendeten
Verstärkersystem passt.
* Verkabeln Sie für den Monobetrieb nur die L/MONO OUTPUT-Buchse.
Schließen Sie einen Kopfhörer an die PHONES-Buchse an.
Anschließen an ein Drahtlossystem
Wenn Sie den AX-Edge über Batterien mit Strom versorgen und an ein
handelsübliches Drahtlossystem anschließen, können Sie das Instru-
ment ohne Verwendung von Instrumentenkabeln spielen.
* Stellen Sie sicher, dass das verwendete Drahtlossystem den gesetzlichen
Bestimmungen Ihres Landes entspricht.
1.
Verbinden Sie die OUTPUT-Buchsen des AX-Edge mit dem
Audioeingang des Drahtlos-Senders.
Drahtlos-Sender
* Die Form des Senders ist unterschiedlich abhängig vom verwendeten
Drahtlossystem.
* Wenn Sie den AX-Edge mono spielen möchten, verbinden Sie nur die
L/MONO-Buchse.
2.
Verbinden Sie Sie die Ausgangsbuchsen des Drahtlos-
Empfängers mit einem der Eingänge am Mixer oder
Verstärkersystem.
Verstärker oder Mixer
Steuern eines MIDI-Soundmoduls.
1.
Verbinden Sie den MIDI OUT-Anschluss des AX-Edge mit
dem MIDI IN-Anschluss des gewünschten Soundmoduls.
MIDI OUT
AX-Edge (sendet MIDI-Meldungen)
* Verbinden Sie die Audioausgänge des Soundmoduls mit einer
der Audioeingänge eines Mixers bzw. Verstärkersystems. Weitere
Informationen zu diesem Thema finden Sie in der Anleitung des
verwendeten Soundmoduls.
Steuern der Sounds des AX-Edge über ein externes MIDI-
Gerät
Das AX-Edge kann MIDI-Meldungen empfangen und von einem
externen MIDI-Instrument/Gerät gespielt werden.
1.
Verbinden Sie den MIDI OUT-Anschluss des externen
MIDI-Instruments/Geräts mit dem mit dem MIDI IN-
Anschluss des AX-Edge.
MIDI IN
AX-Edge (empfängt MIDI-Meldungen)
HINWEIS
Stellen Sie die MIDI-Kanäle des Sende- und Empfangsgeräts ein (beim
AX-Edge die System-Parameter „Basic Channel" und „Program Control
Channel"). Wenn Sie die Master Keyboard-Funktion des AX-Edge
verwenden, verändern Sie die Einstellungen der Program-Parameter (die
MIDI-Sendekanäle der einzelnen Parts).
Weitere Details zu diesem Thema finden Sie im Dokument
Guide"
(PDF).
Anschließen an einen Rechner bzw. Sequenzer
Wenn Sie über den AX-Edge eine auf einem Rechner installierte Soft-
ware (Sequenzer, Software-Klangerzeuger) ansteuern möchten, nehmen
Sie die folgenden Verbindungen vor.
AX-Edge (zeichnet MIDI-Meldungen auf und sendet diese)
Bedienungsanleitung
MIDI IN
Soundmodul, Synthesizer, usw.
(empfängt MIDI-Meldungen)
MIDI OUT
Synthesizer, Stage Piano, usw.
(sendet MIDI-Meldungen)
„Parameter
USB-Anschluss
USB-Anschluss
Computer oder Sequenzer
(zeichnet MIDI-Meldungen
auf und sendet diese)
7
