Invertieren der Signalpolarität
Benutzerhandbuch für die Baureihen AFG3000 und AFG3000C
Verwenden Sie das Menü Output (Ausgabe), um die Signalpolarität zu invertieren.
Im folgenden Beispiel wird gezeigt, wie Sie mithilfe der Funktion Invertieren im
Doppelkanalmodell ein Differenzsignal erzeugen:

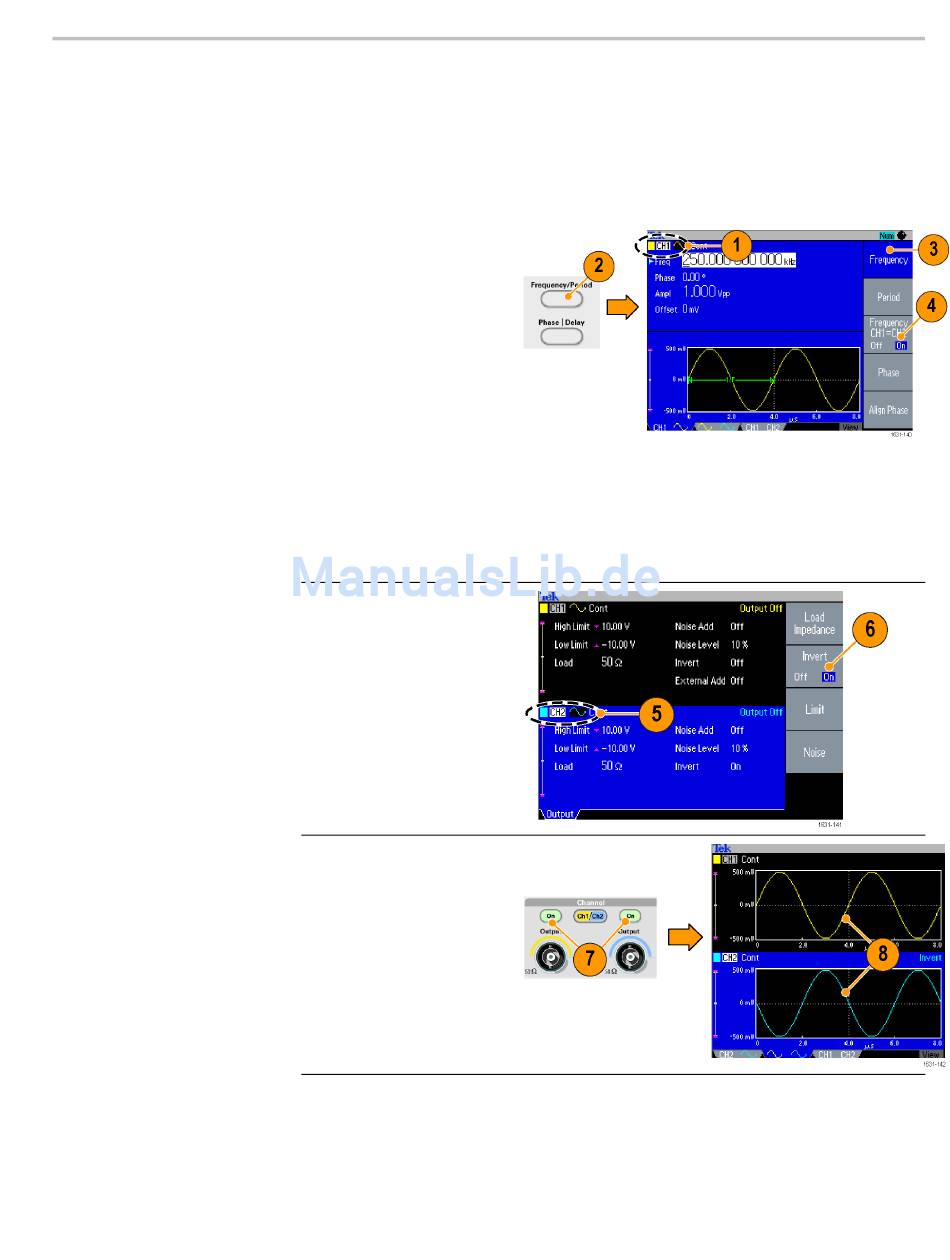

1. Wählen Sie das
CH1-Signal.
2. Drücken Sie auf dem
Frontpaneel die Taste
Frequency/Period
(Frequenz/Periode).
3. Drücken Sie die
Rahmentaste Frequency
(Frequenz), um
die CH1-Frequenz
einzustellen.
4. Stellen Sie die
Frequenzen der beiden
Kanäle über die dritte
Rahmentaste von oben
auf den gleichen Wert
ein.
5. Drücken Sie auf dem
Frontpaneel die Taste für
die Kanalauswahl, um
CH2 auszuwählen.
6. Drücken Sie die
Rahmentasten Output
Menu (Menü Ausgabe)
> Invert (Invertieren),
um das CH2-Signal zu
invertieren.
7. Drücken Sie auf dem
Frontpaneel die Taste
CH1 Output On (CH1
Ausgang Ein), um die
Ausgabe zu aktivieren.
8. So erhalten Sie ein
Differenzsignal.
Bedienungsgrundlagen
77
