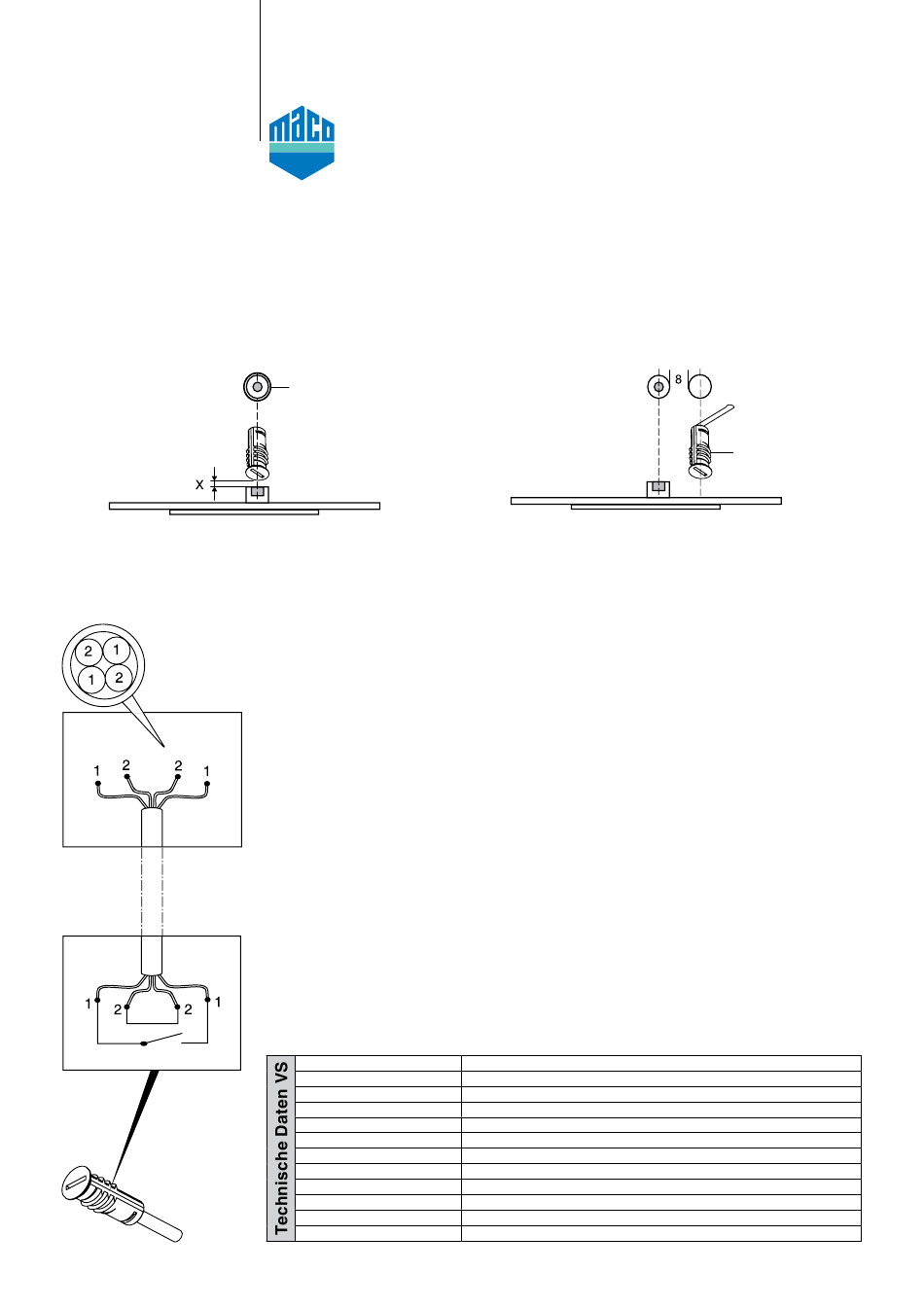

Kontaktgeberposition bei ,,Beschlag verriegelt":
Maß X max. 4 mm
Achten Sie darauf, dass der seitliche Versatz max. + 1 mm betragen darf!
Achtung: „Frühester Einschaltpunkt des Magnetschalters: wenn sich die Verschlussrolle mind. 50% darüber
befindet."
Magnetschalter einschraubbar VS
Montageposition Magnetschalter einschraubbar 455426
455426
Installationshinweise Magnetschalter einschraubbar VS
Bei der Magnetschaltermontage muss eine Bohrung von 8,5 mm vorgesehen werden. Den Magnetschalter
mittels Schraubendreher in die Bohrung einschrauben. Die Kabelenden des Magnetschalters sind zum An-
schluss an die Alarmanlage aus dem Blendrahmen herauszuführen (Zugentlastung in Form einer Schlaufe
vorsehen).
Hinweis: „Nach Beendigung der Montage unbedingt eine Funktionskontrolle durchführen."
Magnetschalter einschraubbar VS anschließen (siehe Zeichnung)
- Legen Sie die erforderliche Kabellänge (max. 6 m) fest.
- Kabel gegebenenfalls kürzen und Enden abisolieren.
- Messen Sie die Adernbelegung des Anschlusskabels aus (Adernbelegung notieren).
- Magnetschalter einschraubbar VS an Verteiler klemmen.
- Verteiler mit weiteren Elementen, z. B. Schalteinrichtungen, verdrahten. Funktion des Meldekontaktes
prüfen.
Hinweis:
Die Adern sind gemäß Zeichnung über Kreuz verdrahtet.
Magnetschalter einschraubbar VS können durch zu hohe Spannungen und Ströme beschädigt
Achtung:
werden! Zur Prüfung eignet sich ein handelsübliches Digitalmultimeter mit Durchgangsprüfer.
Niemals einen Glühlampen-Durchgangsprüfer verwenden.
Die technischen Daten des Magnetschalters einschraubbar VS dürfen nicht überschritten
werden.
Kontaktform
Anschlussart
Kontaktbelastung
Kontaktwiderstand
Schaltspannung
Schaltstrom
Schutzart
Schaltspiele
Temperaturbereich
Schutzart
VdS-Öffnungsüberwachung
VdS-Verschlussüberwachung
Kontaktgeberposition bei ,,Beschlag entriegelt":
Schließer
bis 6 m, LIYY 4 x 0,14 mm², Kabel weiß
max. 10 W, rein ohmsche Belastung
max. 150 mOhm
100 V DC
0,5 A
IP68 nach DIN 40050
mind. 1.000.000 Betätigungen
-25° C bis 75° C
IP67
G 108503 VdS-Klasse B
G 108033 VdS-Klasse C
455426
